Spannrahmen für das CMS OF-2200

Vorab: Diese Idee stammt nicht von mir. Heiko Rech, der im Internet sehr bekannt ist, hatte diesen Rahmen vorgestellt.
Ich habe seinen Beitrag dazu nicht mehr gefunden. Ich habe aber noch Fotos vom Bau und kann mich noch an Details erinnern.

Ein Besucher meiner Webseite hatte mich um Informationen gebeten, da ich kürzlich den Bau eines Fräsanschlages für die CMS von Festool beschrieben hatte.

Frästisch Rahmen

Ahorn als Grundlage

Vom Wohnzimmertisch hatte ich noch Reste von Ahorn. 30mm dick.

Der Querschnitt des Rahmens beträgt 30x30mm. Die Maße selbst sind durch den vorhandenen Rahmen des Festool CMS OF 2200 vorgegeben.

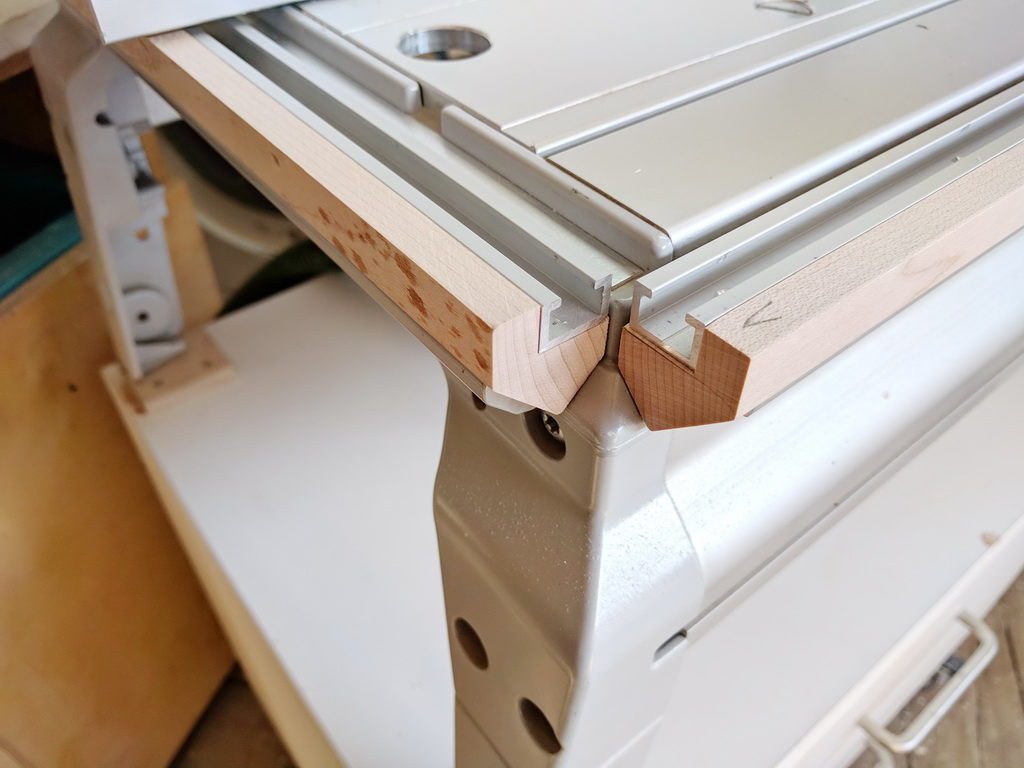

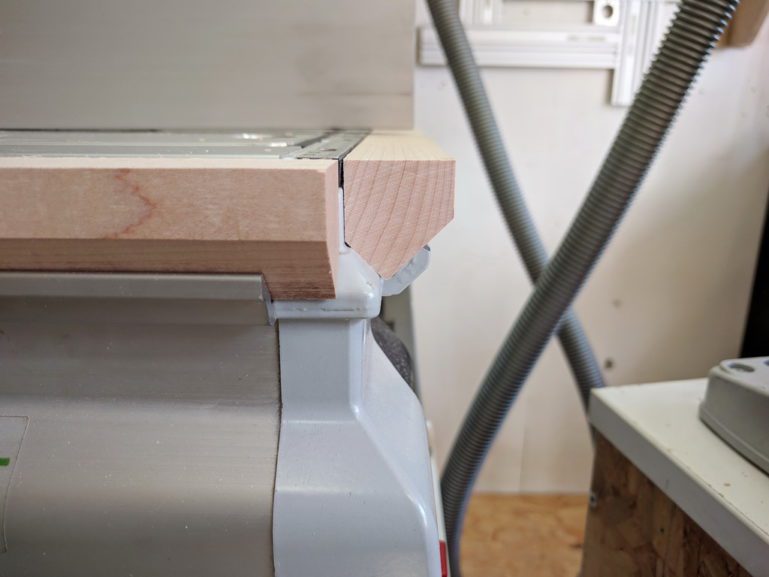

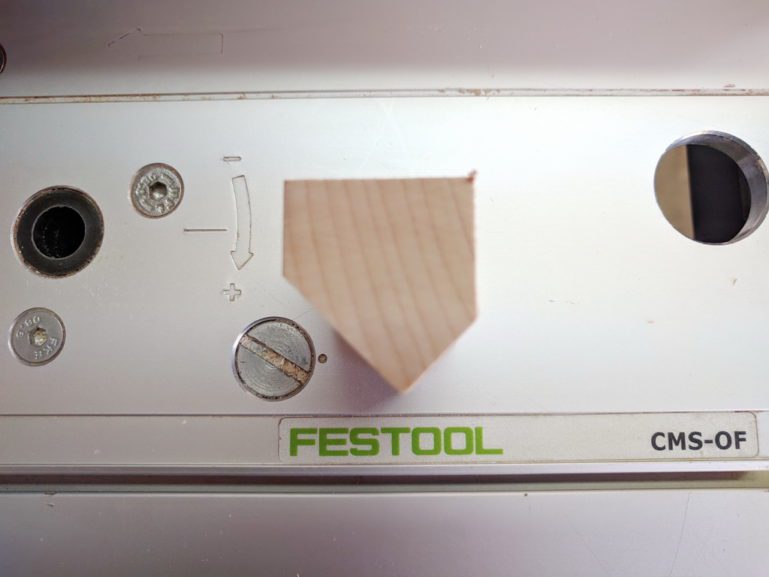

Es ist gut, dass die Innenseite des Festool-Rahmens einen 90-Grad-Winkel hat. Allerdings muss der Holzrahmen asymmetrisch geschnitten werden, um die Kräfte beim Spannen gleichmäßig zu verteilen.

Frästisch Rahmen

Befestigung des Rahmens

Diese „Schrägen“ habe ich mit der Bosch-Tischsäge geschnitten. Eigentlich mehr nach Gefühl.
Ahorn lässt sich sehr gut bearbeiten. Kaum Ausrisse und immer eine glatte Oberfläche.
Der Alurahmen des Frästisches ist relativ dick, so dass man gut Blechschrauben zur Befestigung des Holzes verwenden kann.

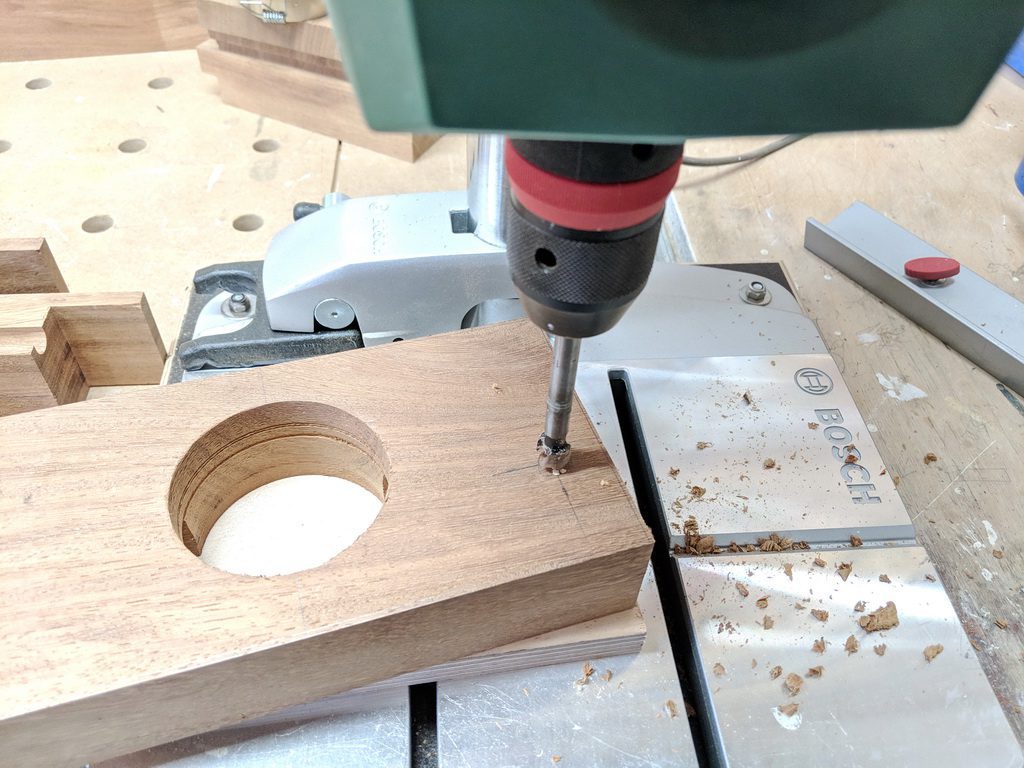

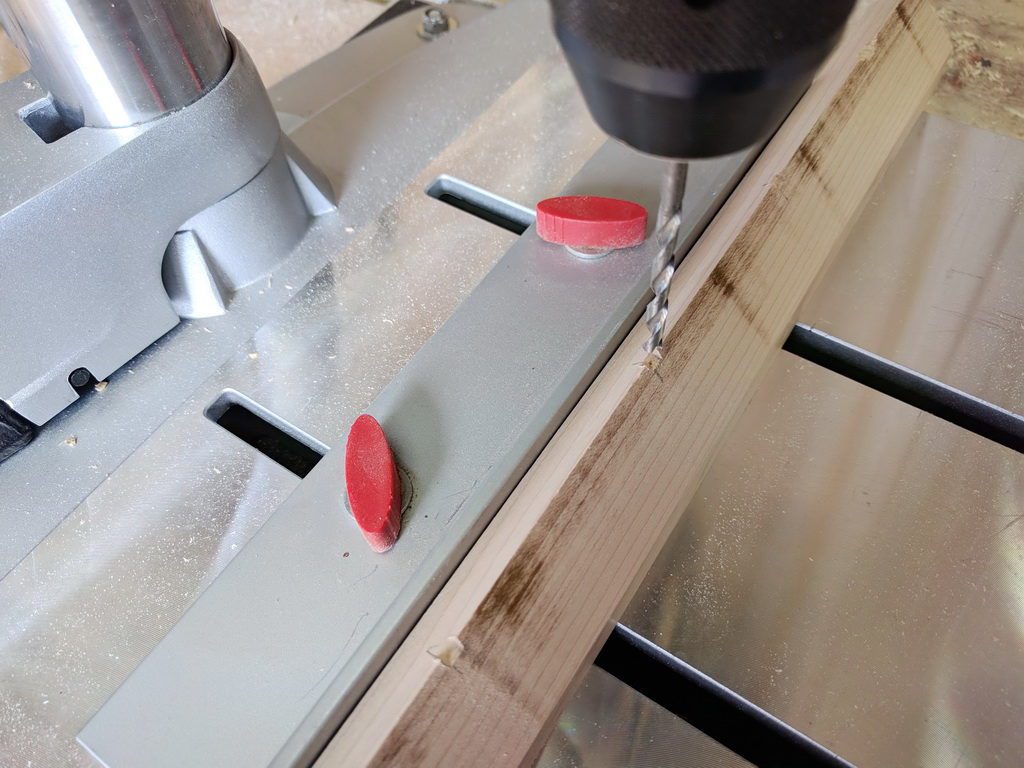

Die Löcher im Holz habe ich mit meinem Bosch-Bohrständer gebohrt. So sind sie mit einer Vorlage ausrissfrei und senkrecht.

Frästisch Rahmen

Befestigung des Rahmens

Die Löcher im Aluminiumrahmen müssen entsprechend vorgebohrt werden. Nach dem Bohren der Löcher in den Holzrahmen.
Durch die Löcher im Holz habe ich den Rahmen vorgebohrt. Eng anliegende Löcher. Der Holzrahmen wird mit Blechschrauben im Aluminiumrahmen befestigt. Den Überstand der Schrauben unter dem Rahmen habe ich mit der „Flex“ geglättet.

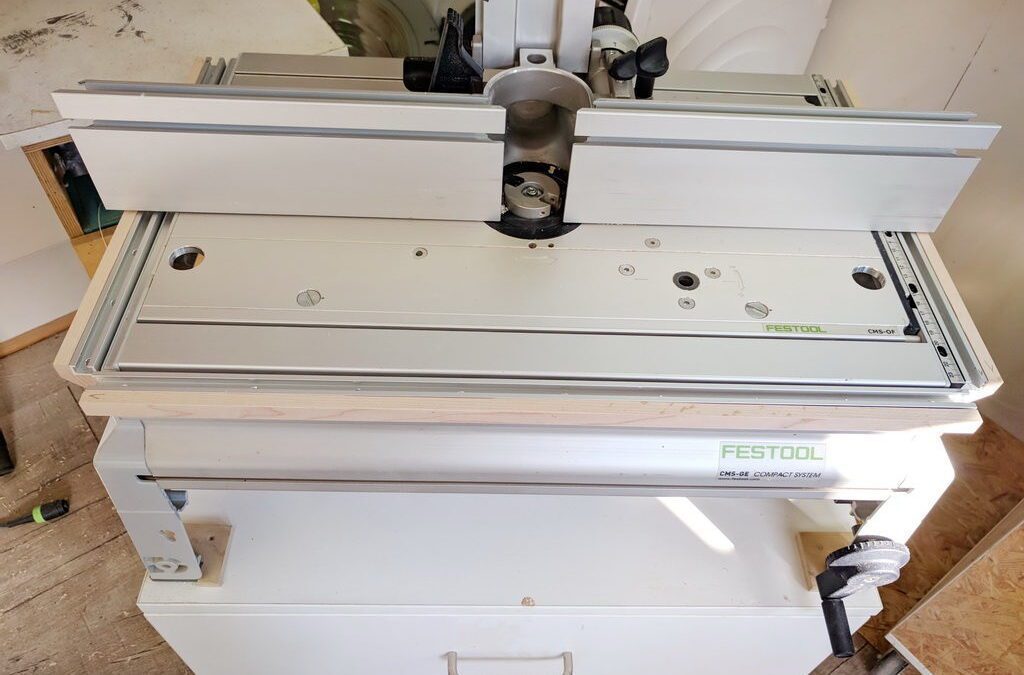

Jetzt passt der Rohrahmen und es fehlen nur noch die T-Nut-Schienen. Diese gibt es sehr günstig im Internet. Nicht in den bekannten Fachgeschäften, dort ist der Preis meist doppelt so hoch.

Frästisch Rahmen

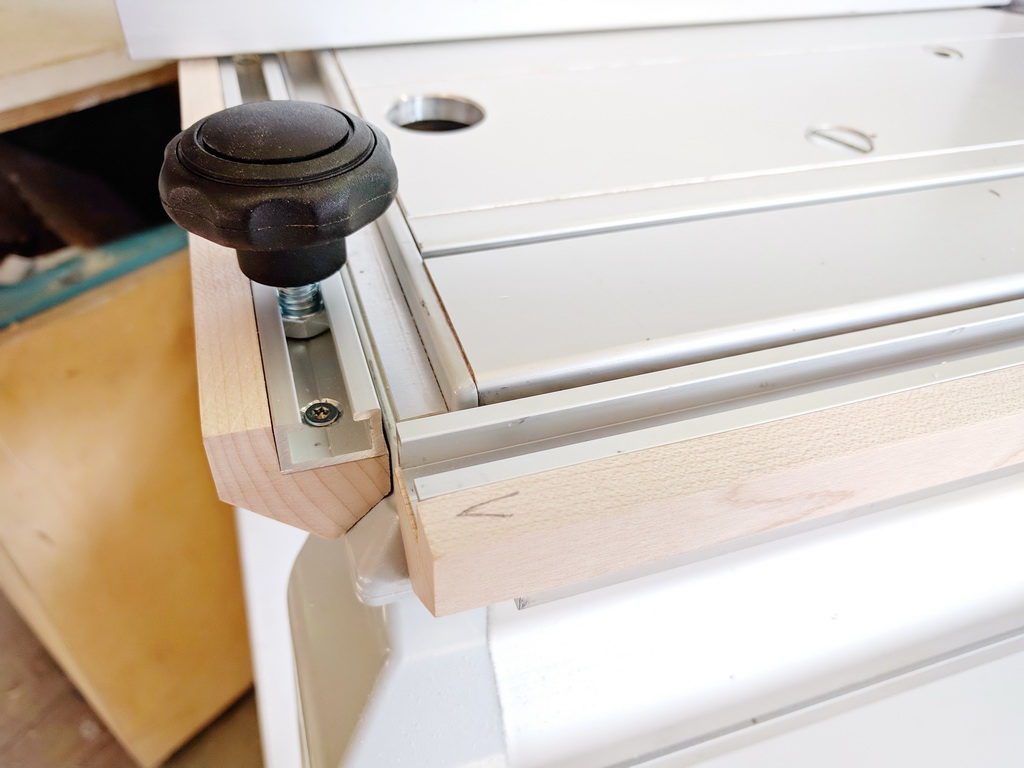

Die T-Nut-Schiene wird ebenfalls mit Senkschrauben in ausreichender Anzahl befestigt. Die Bohrungen in den T-Nut-Schienen sind natürlich versenkt. Die Schrauben dürfen die Bewegung der Schraubenköpfe nicht behindern.

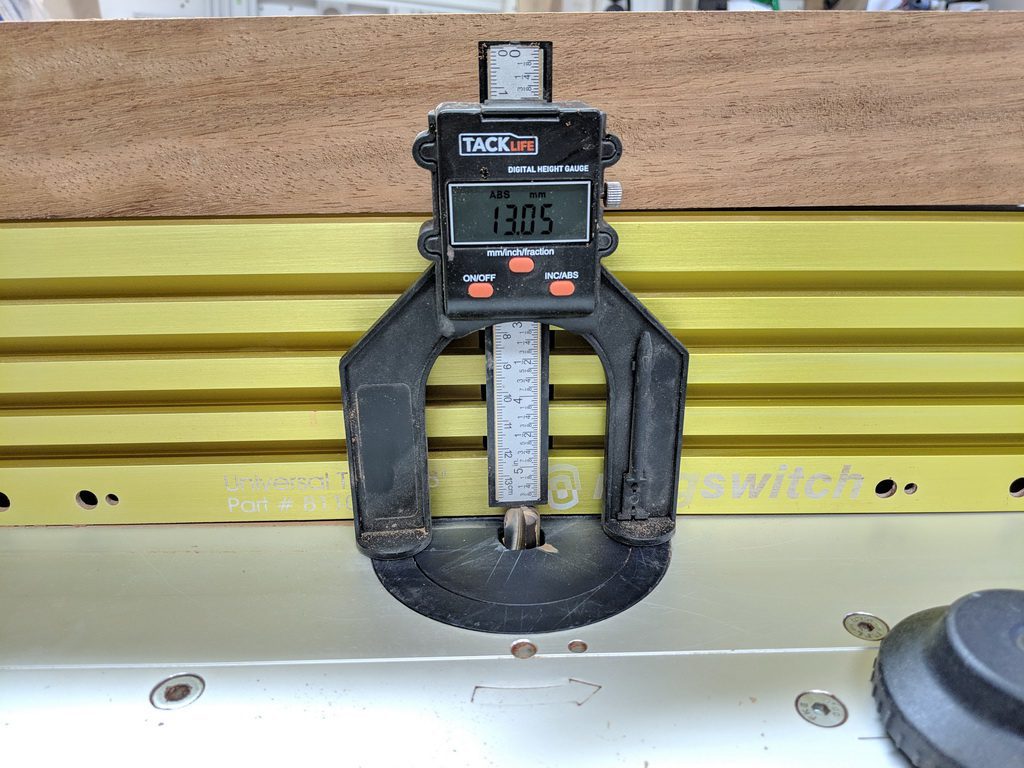

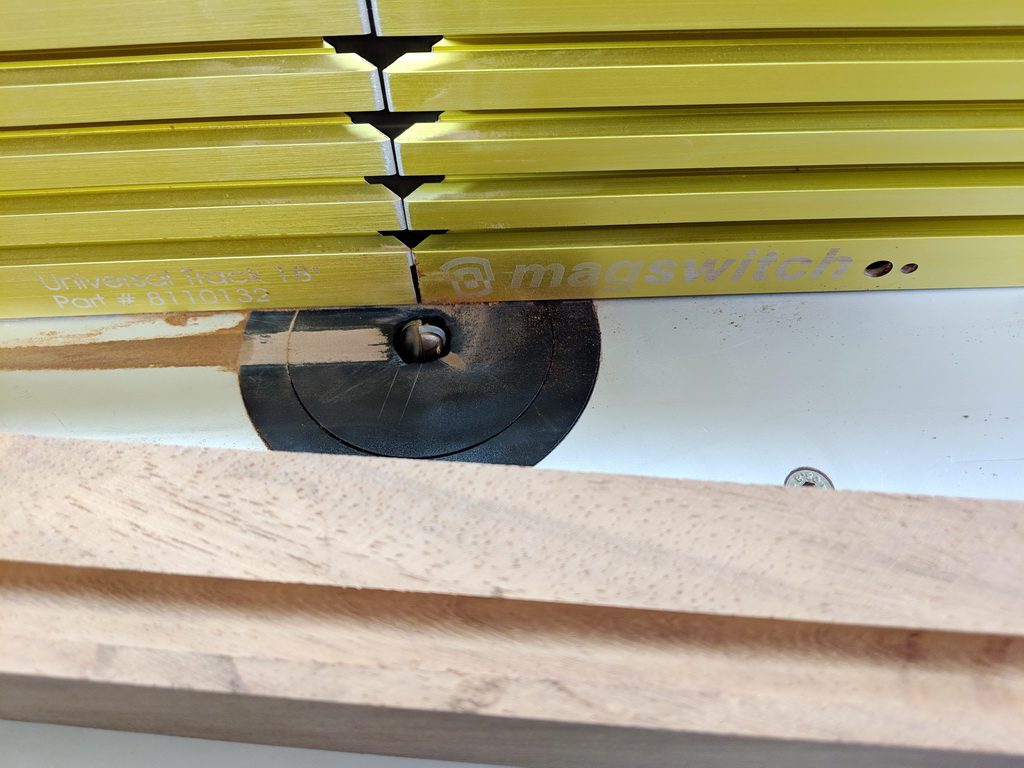

Die Höhe des Holzrahmens mit T-Nut-Schiene sollte die Oberfläche des Frästisches nicht überschreiten. Es ist aber kein Problem, wenn der Holzrahmen 1 bis 2 mm tiefer liegt.

cms
cms
cms

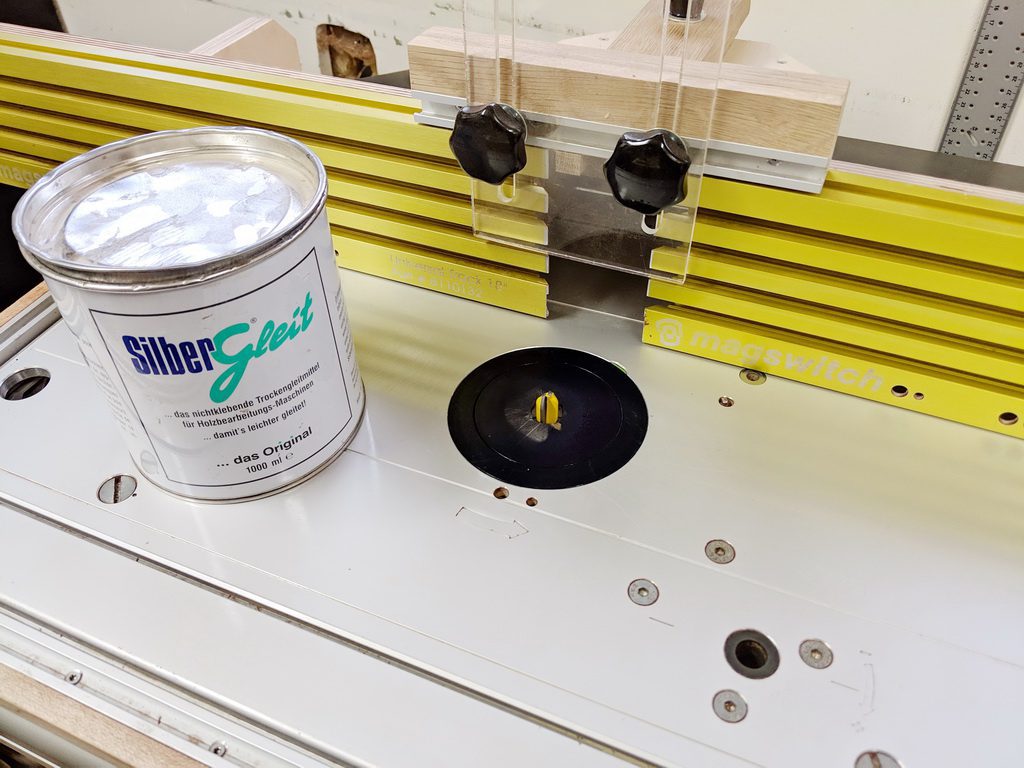

Vielleicht noch ein Wort zum Festool CMS.
Das war damals eines der besten Systeme auf dem Markt. Und ja, ich hatte mir auch die sogenannte CMS-Tischkreissäge zugelegt (CMS TS-55). In der Annahme, die eingesetzte Tauchsäge auch für andere Zwecke verwenden zu können. Doch die CMS hat sich stark verändert und moderne Festool-Tauchsägen passen nicht mehr unter die „alte“ CMS. Außerdem gibt es die CMS nicht mehr neu zu kaufen.
Ich habe den CMS-Frästisch behalten, weil er meine Anforderungen als kleiner Holzwerker voll erfüllt. Ich hatte bereits einen Nachbau aus der Zeitschrift Holzwerken fertiggestellt, als ich feststellen musste, dass der Frästisch (meiner Meinung nach) einfach nur Schrott ist.
Ein Frästisch ist praktisch für kleinere Dinge, aber er kommt nicht an eine einfache Tischfräse heran. Wenn ich mehr Platz hätte, wäre das meine nächste Maschine.

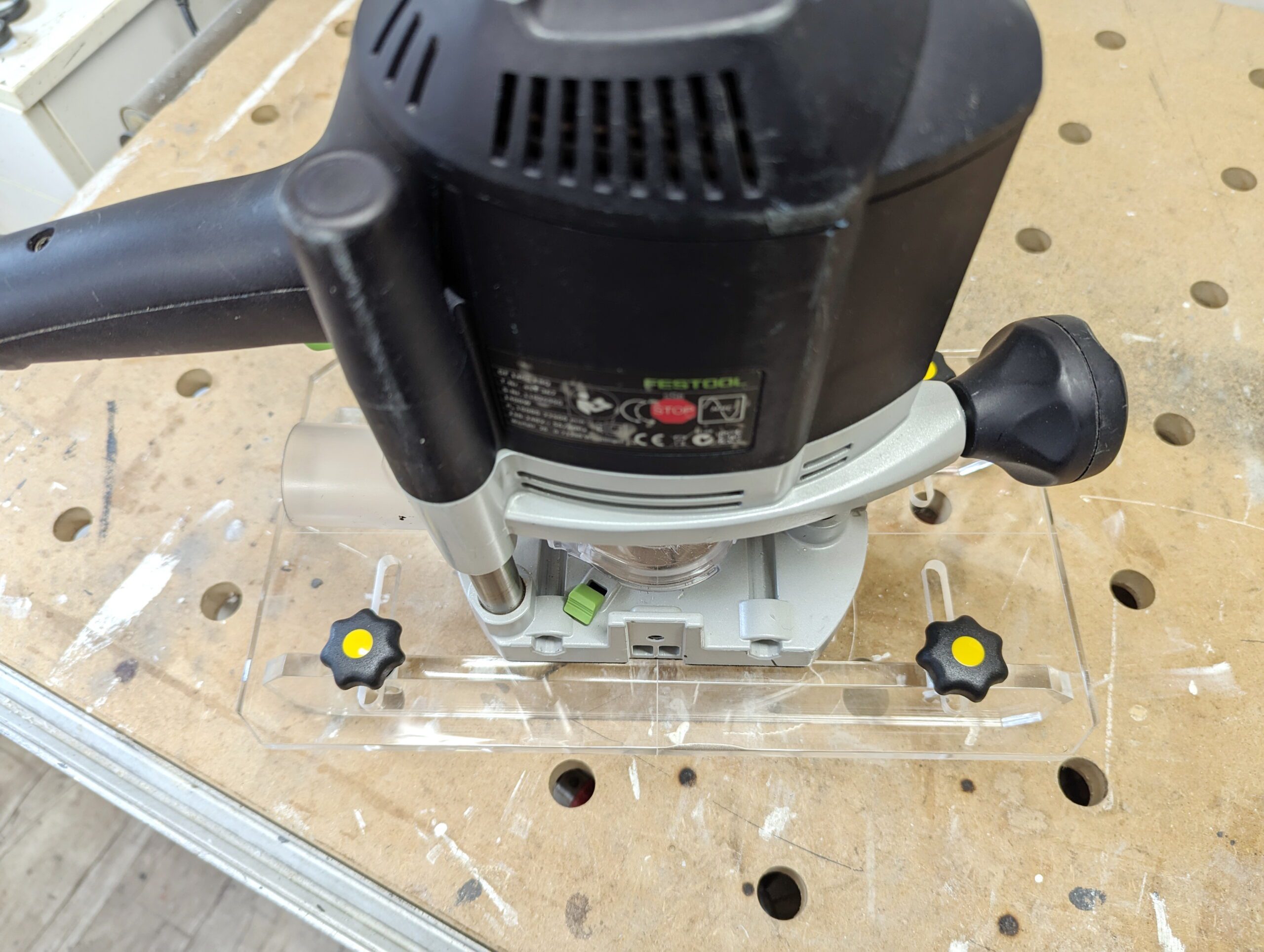

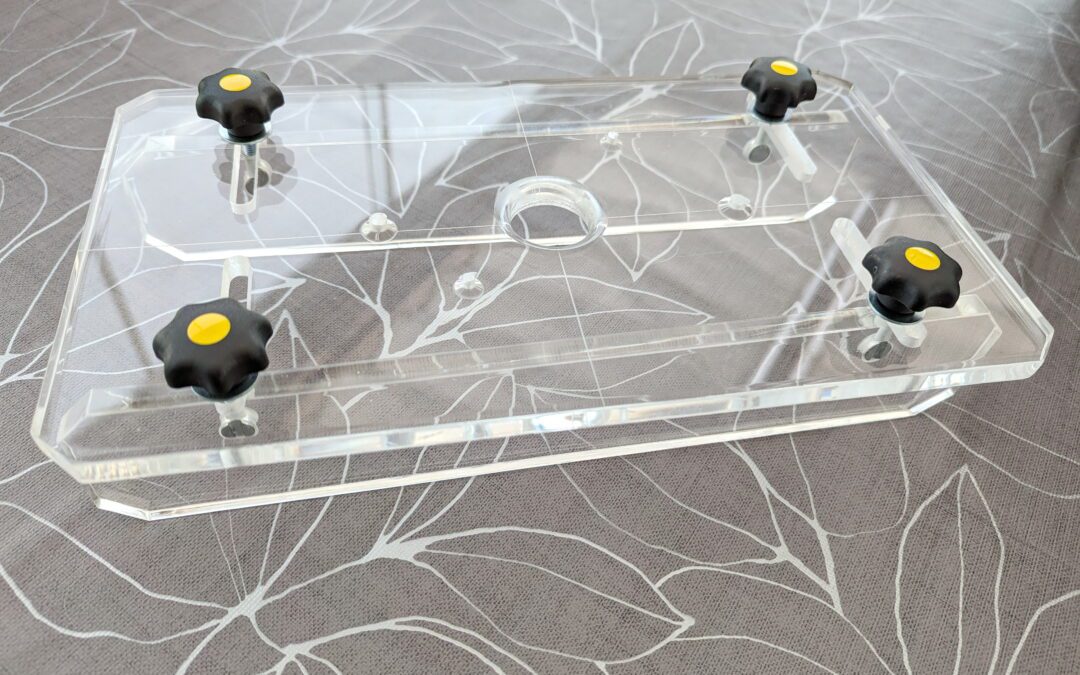

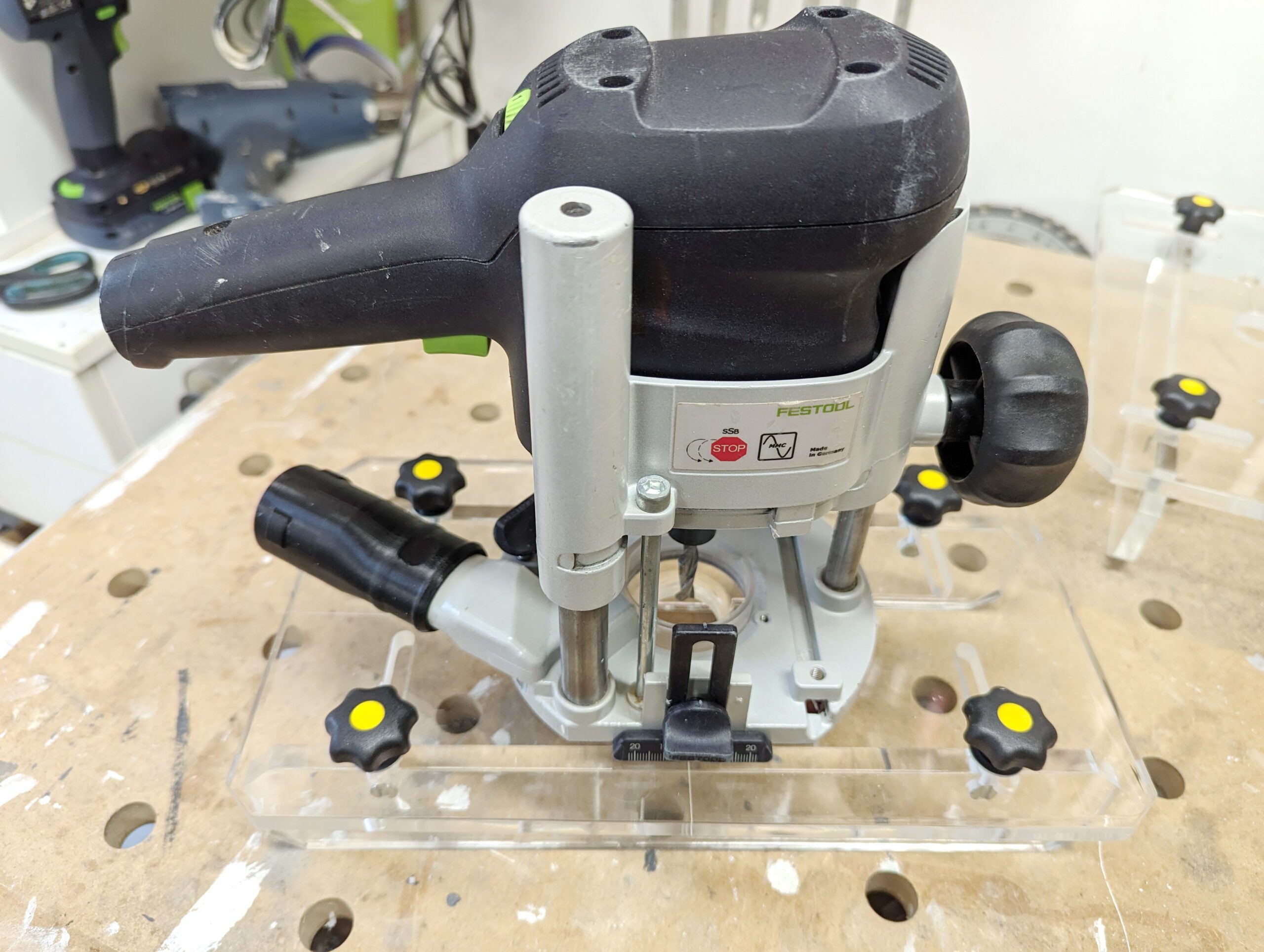

Fräshilfe für Festool OF-1400 / OF-1010

Fräshilfe für Festool OF-1400 / OF-1010

Fräshilfe für Festool OF-1400 / OF-1010

Irgendwie musste ich mal versuchen die Festool Fräshilfe nachzubauen.
Mit meinem ersten Ergebnis war und bin ich zufrieden, da die Fräshilfe genau das macht was sie soll.
Für einen Kollegen habe ich dann einen Nachbau hergestellt. Mit Querschrauben und Plexiglasführungen. Das Teil sah wirklich gut aus und so beschloss ich, weitere zu bauen.
Die bei Festool angebotene Fräshilfe hat noch eine Absaugungsmöglichkeit auf der Platte. Macht die Sinn? Wieviel Schläuche kann ich denn anschließen? Nein, die lasse ich weg.

Acrylglas gegossen

Über den Unterschied zwischen gegossenem und gezogenem Acrylglas konnte ich mich ausreichend informieren.
Gegossenes ist aber wesentlich teurer; trotzdem will ich das ausprobieren. Bestellt habe ich das Arylglas bei Kunststoffplattenonline.de.

Die Lieferung ist gut angekommen, trotz Lieferproblemen mit DPD. Wie immer!!!

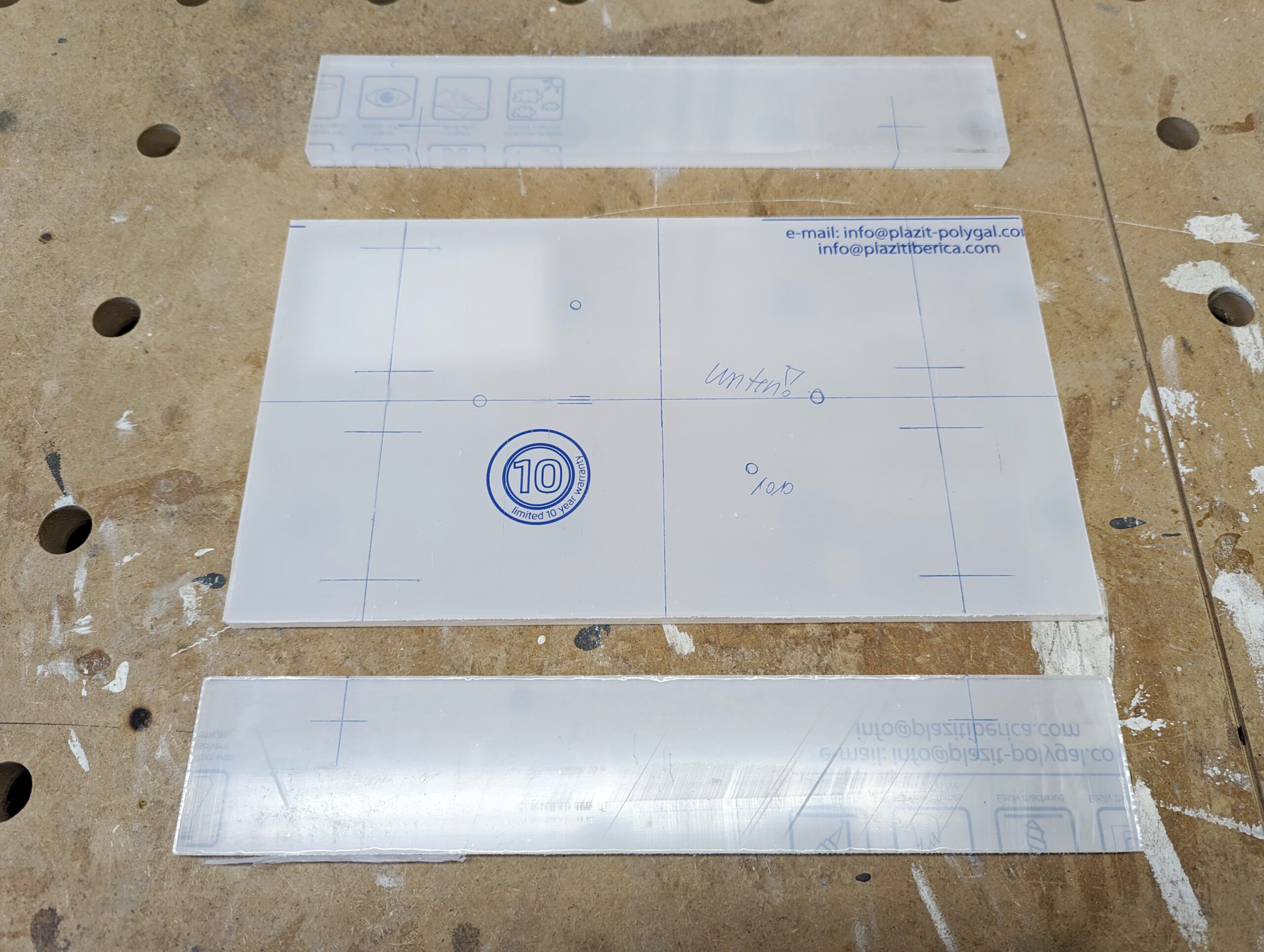

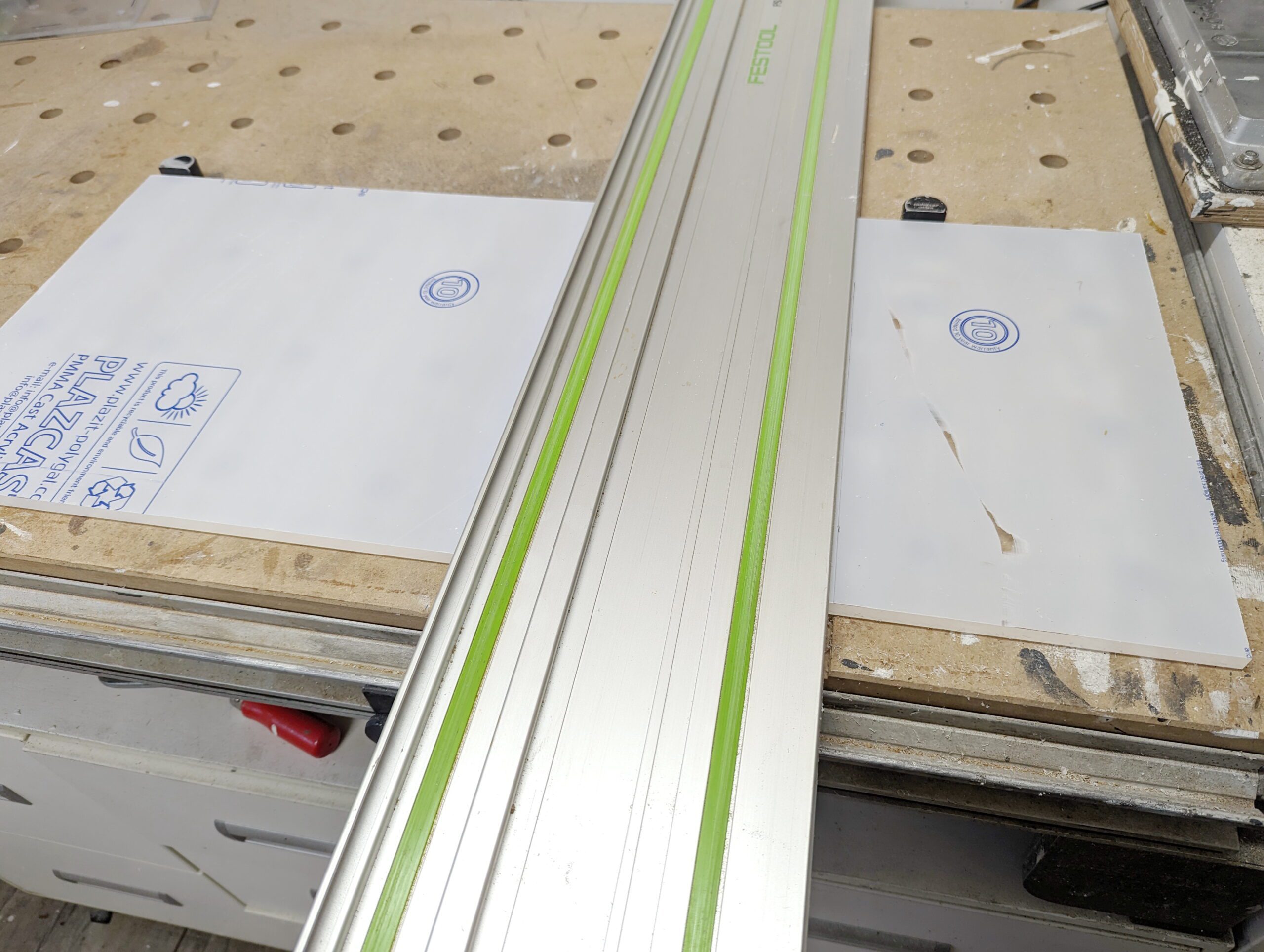

Zuschnitt

Angeblich ist gegossenes Acrylglas besser zu bearbeiten.
Tauchsäge TS 55 auf Drehzahl 1, einmal rückwärts über das Acrylglas gezogen und dann mit einem Schnitt getrennt.
Die Sägespuren machten keinen Unterschied.

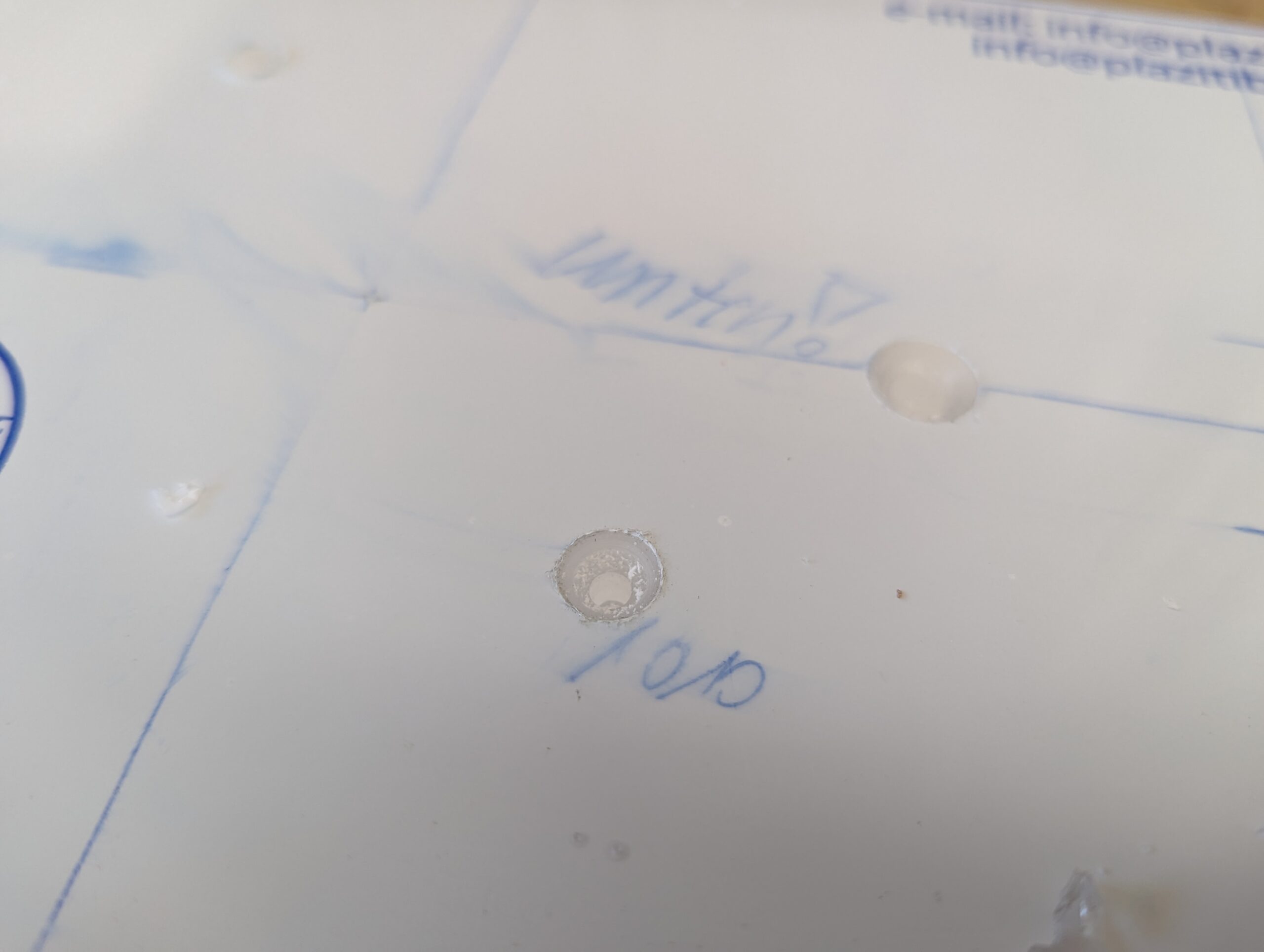

Problem bei den Senkungen der Bohrungen zuvor war, die Senkungen waren „eckig“ und unsauber. Trotz nachschärfen der Senker.

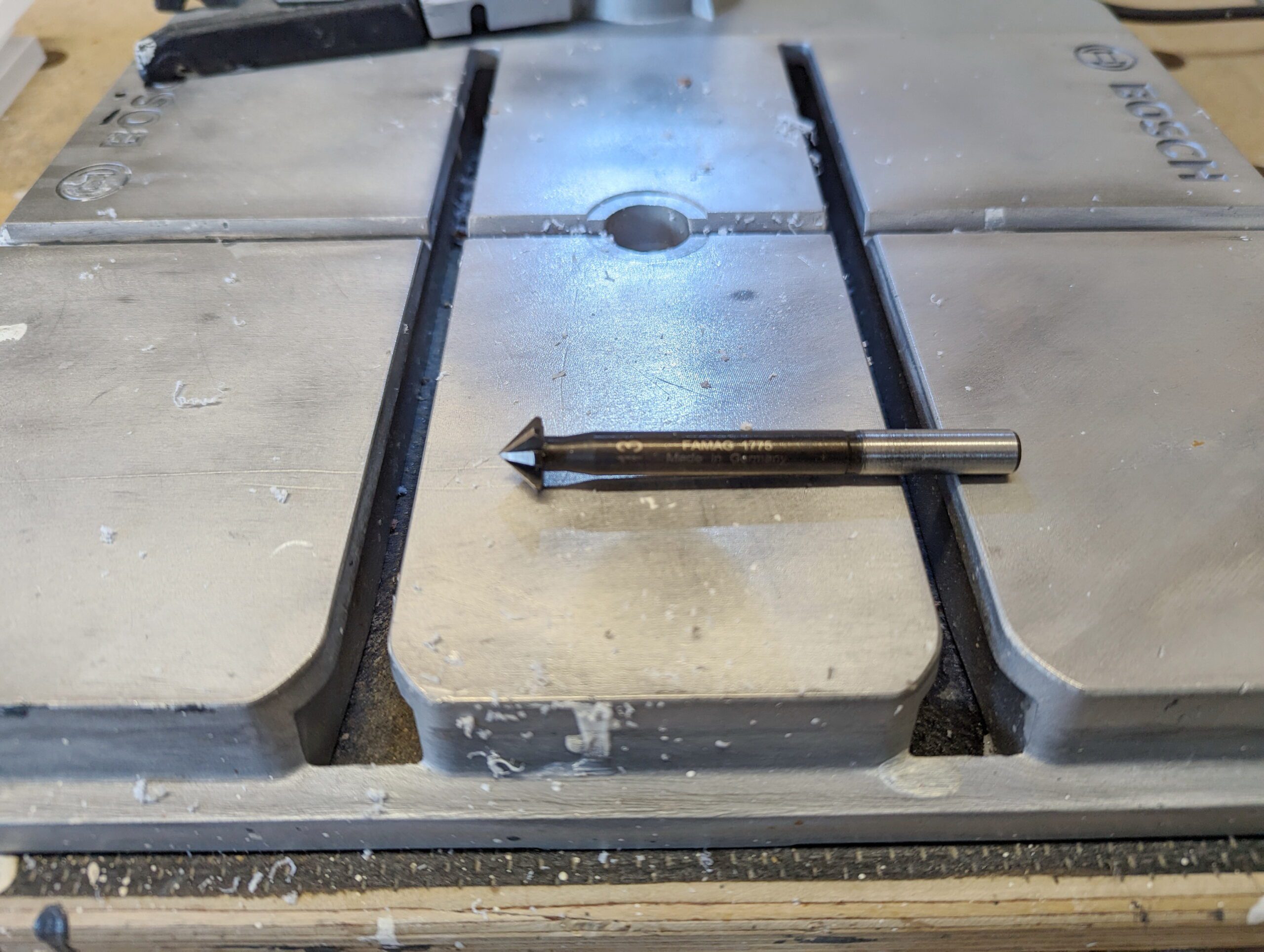

Aus diesem Grund habe ich einen neuen Senker von FAMAG gekauft. Das Ergebnis ist selbstredend. Sehr gut. Tja, man kauft immer mindestens 3 mal. Dieser Senker ist sein Geld wert.

Jetzt muss ich doch einen Unterschied der Qualitäten vom Acrylglas feststellen können.

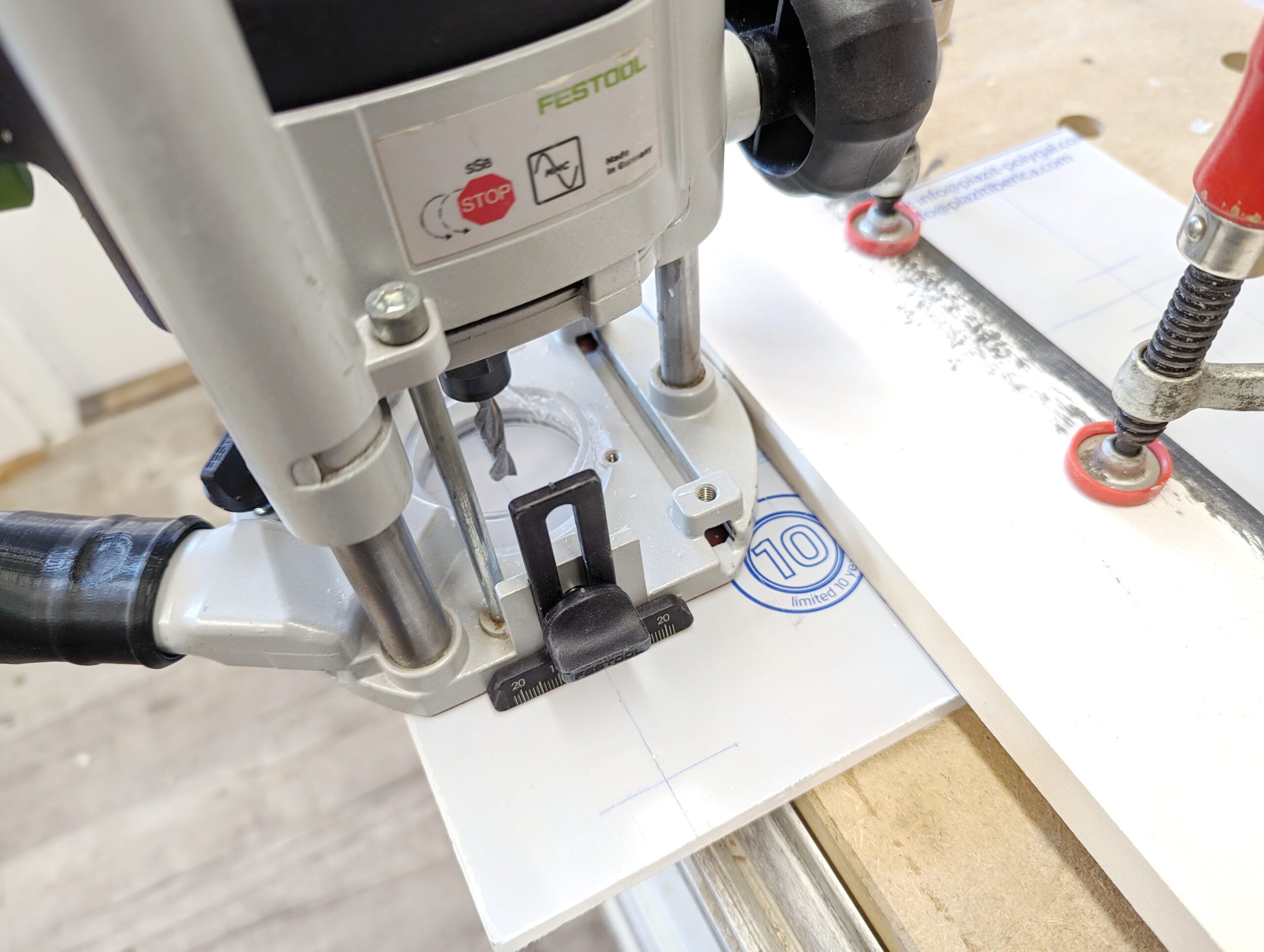

Gefühlsmäßig ließ sich des Gegossene „weicher“ fräsen. Das Ergebnis ist aber das gleiche.

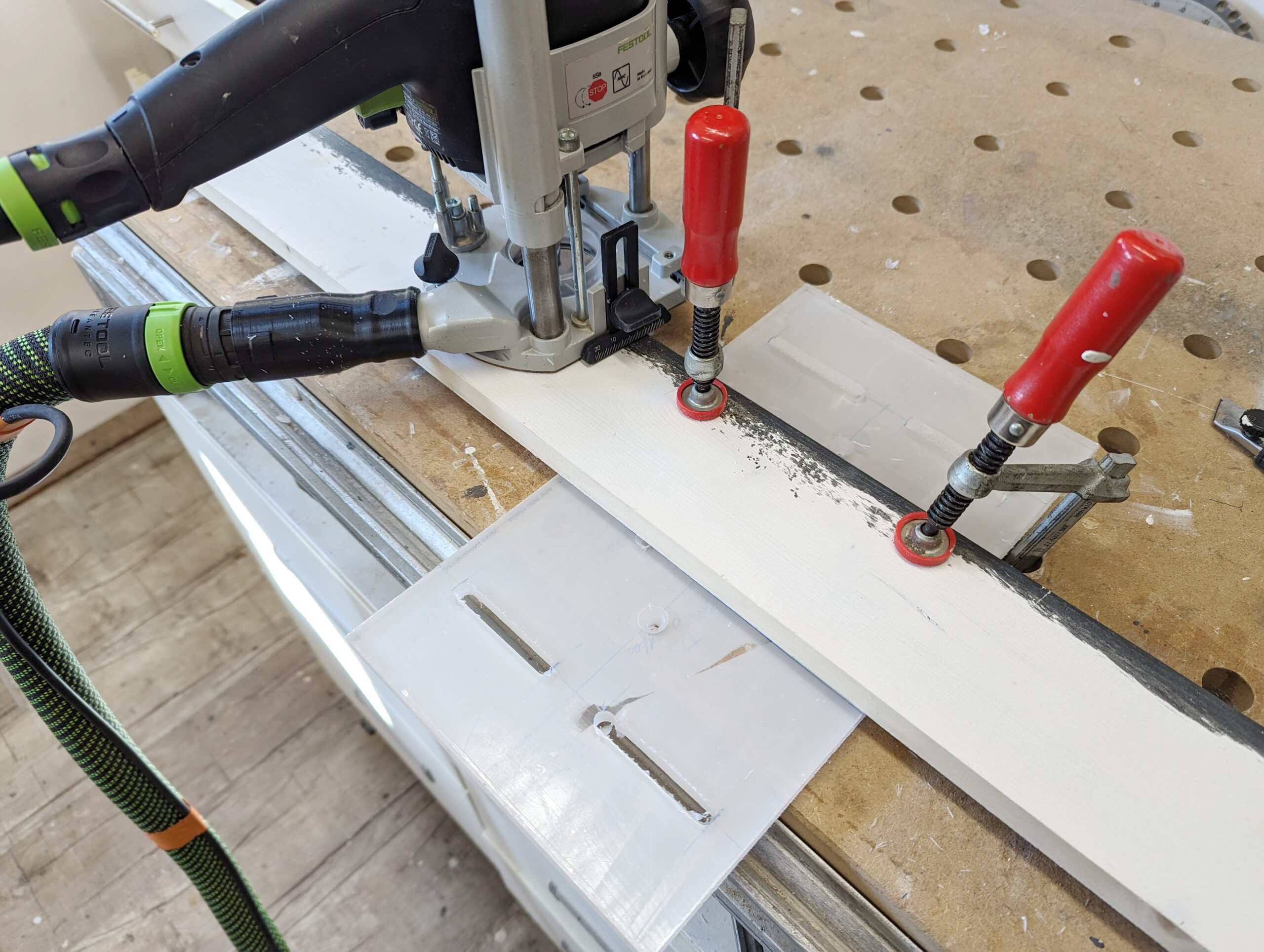

Die Bohrungen sind eingebracht und die Fräsungen sauber.

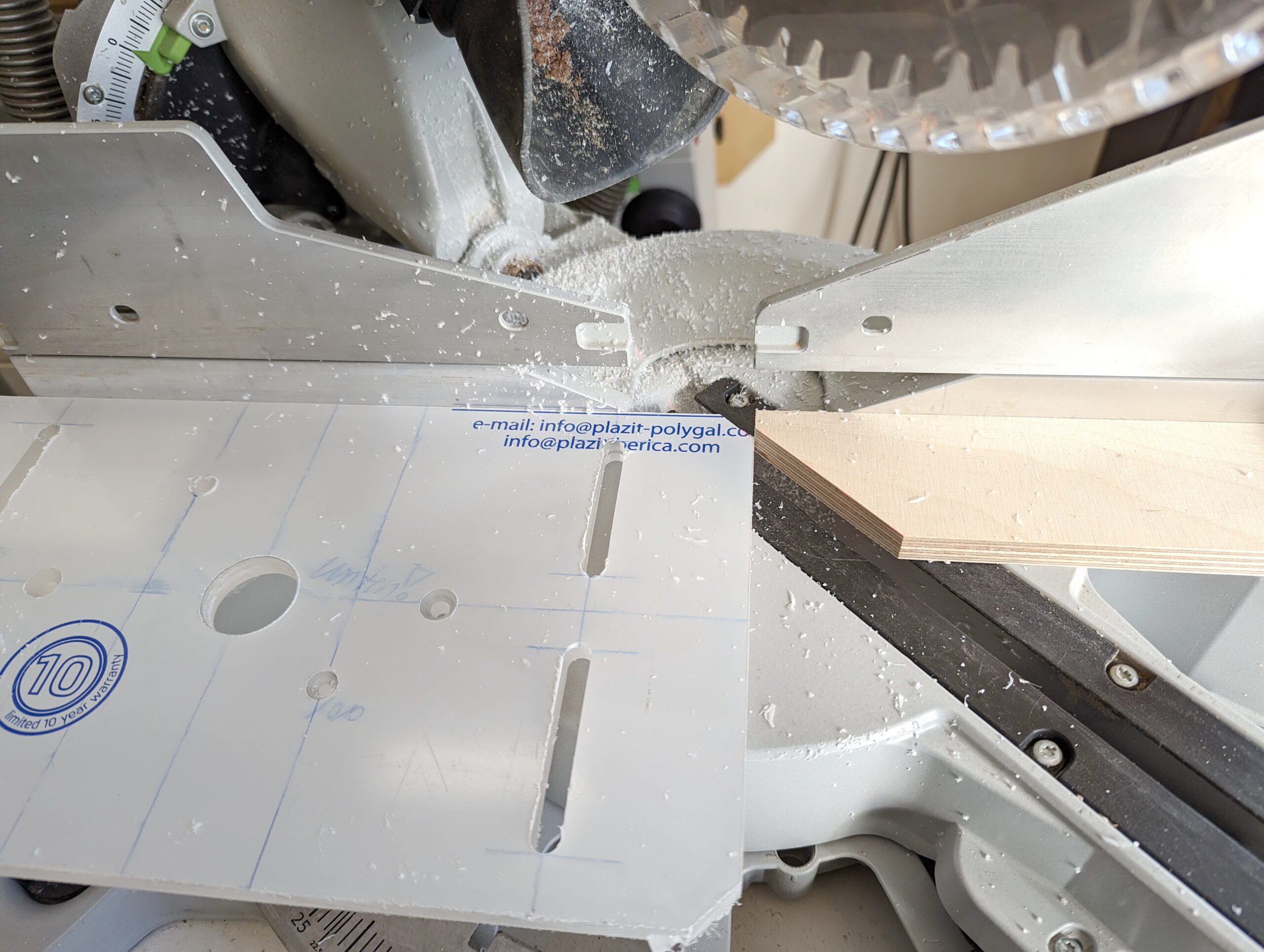

Nun müssen noch die Ecken ab.
Dies geht einfach mit der Kappsäge KS 120. Drehzahl auf 1 und los. Natürlich Vereinfacht mit einem Abstandshalter.

Trotz großer Vorsicht sind die Schnittflächen „unschön“. Auf die Funktion der Fräshilfe hat dieser Umstand keinerlei Einfluß. Nur für den Kopf. Sieht halt nicht so gut aus.

Flammpolieren ist keine große Kunst. Allerdings muss vorgearbeitet werden.
Kanten brechen um sich beim Anziehen nicht die Finger aufzureißen. Grob abziehen und dann fein abziehen mit der Abziehklinge von Festool. Ein Riesenunterschied!!
Meistens wird Schleifen angeraten. Das hatte ich anfangs auch immer gemacht. Heute weiß ich, dass nach Abziehen mit der Festool-Klinge kein Schleifen nötig ist. Nur sehr sauber muss die Kante sein.

Mal sehen, wie das Ergebnis ist.

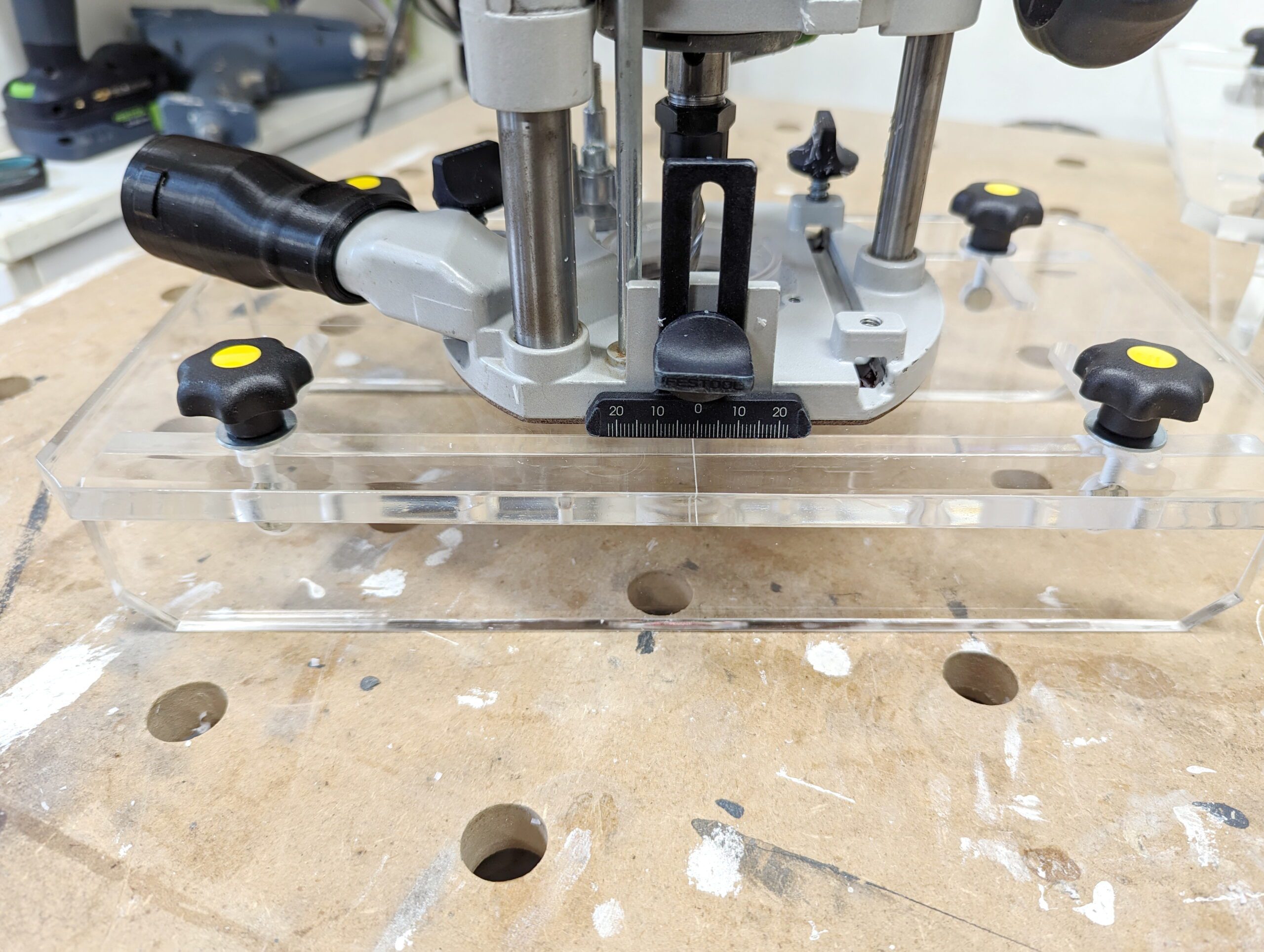

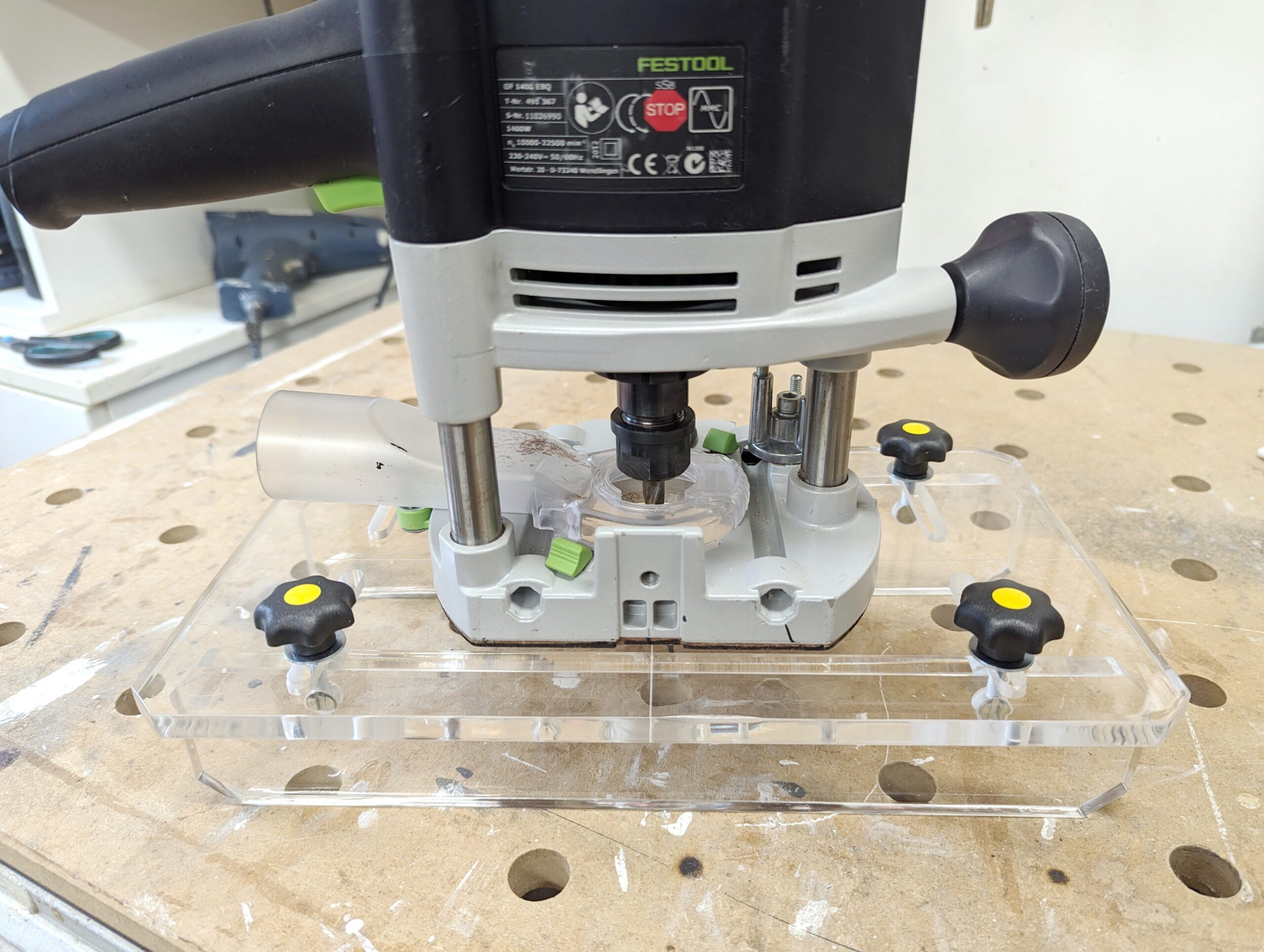

Sterngriffe mit festem Gewinde 6mm, Unterlegscheibe und rein in die Quermutter.
Passt!

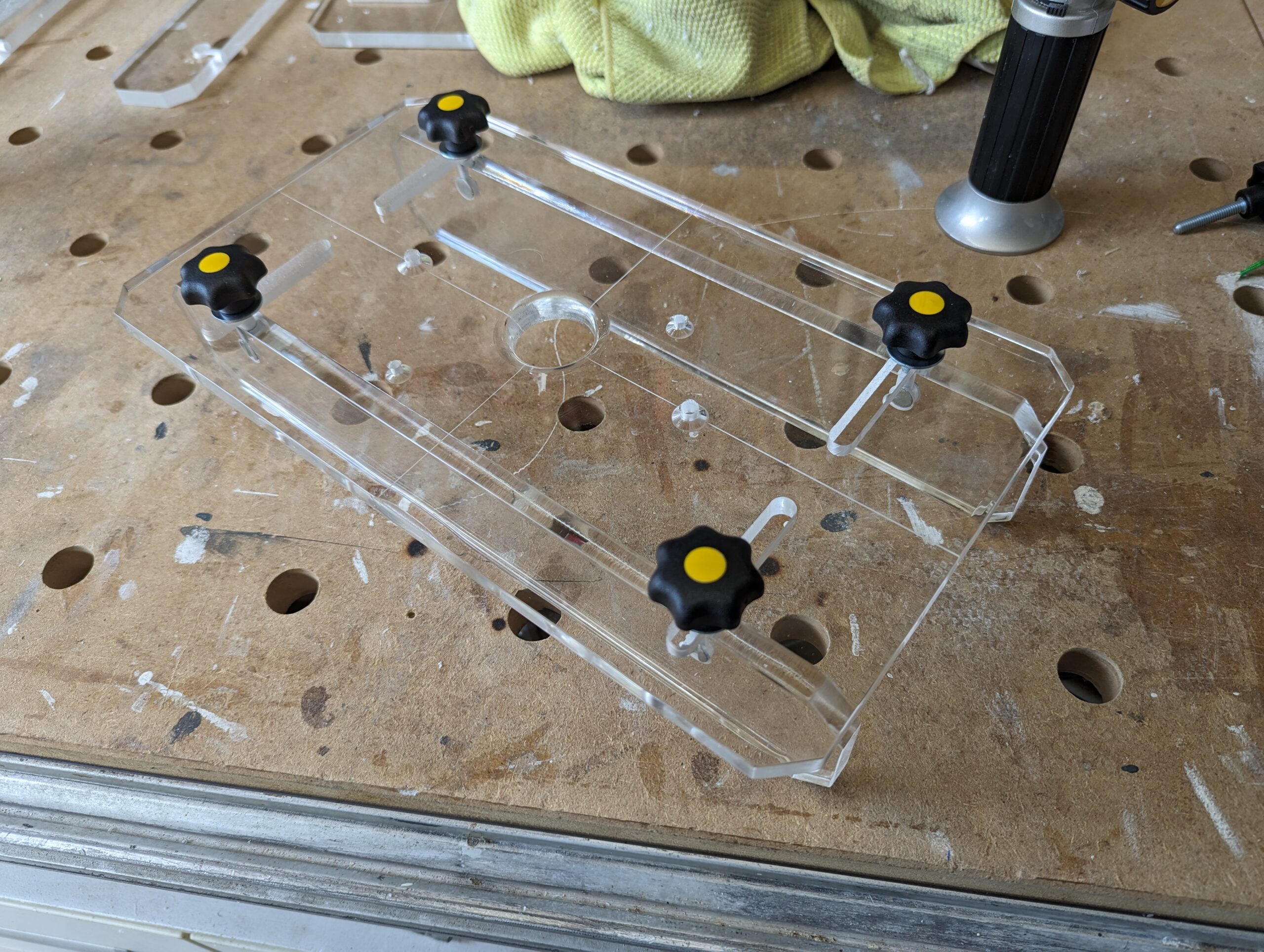

Es ist schon einige Arbeit und die Zeit vergeht im Fluge, doch das Ergebnis entschädigt für alles.

Wer gern eine solche Fräshilfe von mir haben möchte: ich verkaufe diese gern.
