Garage für den Rasenroboter

Nov. 22, 2020 | Garten

Garage für den Rasenroboter

Eine Originalgarage aus Kunststoff ohne Seitenschutz kostet schon über Euro 200,00.
Bei diesem Projekt geht es aber weniger um Geld sondern mehr um den Schutz des Rasenroboters und auch den Anblick der Garage. Unterm Strich kostet die selbstgebaute Garage sicher mehr.
Was soll die Garage können?

abnehmbares Dach
Nässeschutz (Rasenbewässerung)
selbstschliessendes Tor aus Acrylglas
Beleuchtung innen und außen

Das Haus selbst ist aus einer Fichte-Dreischichtplatte gebaut. Kein Holz für den Außenbereich, doch fachgerecht lackiert hält die Garage einige Jahre.
Das Acrylglas ist 5mm dick und gegossen, nicht gewalzt.

Die Garage besteht aus folgenden Komponenten:

Rahmen aus Fichte-Dreischichtplatte 22mm
Dach aus Fichte-Dreischichtplatte 22mm
Tor aus Acrylglas 5mm
Gestänge und Lager aus Merantileisten
verstellbare Edelstahlfüße
Aluminium-Rundstab 8mm Durchmesser als Welle für das Tor
Unterlegescheiben Lager
Blei und Flachstahl für den Gewichtsausgleich Tor
LAD-Beleuchtung mit 6 Leuchten und Solarpad mit Dämmerungsschaltung

Seitenwände

Starten wir mit den einfach herzustellenden Teilen, wie die Seitenwände mit Fräsungen und Bohrungen für die Leuchten.
Hierbei müssen die Schlitze gefräst und die Bohrungen für die Beleuchtung gesetzt werden.
Für die Schlitze habe ich die Oberfräse mit Frässchablone benutzt. Das ist recht einfach, wie auch die 30er Bohrungen mit einem guten Forstnerbohrer.
Gleichzeitig habe ich noch an der jeweiligen Innenseite (die Wände sind spiegelgleich) die Nuten für die Zuleitungen für die Lampen gefräst.
Die Kanten der Seitenwände sind auf der Tischsäge auf Gehrung geschnitten.

Lamello P-14

Die Verbindungen der Seitenwände mit der Frond-und Hinterwand kann man auf verschiedene Arten herstellen.
Hier habe ich mich für das einfache Lamello P-14 entschieden. Eine „schraubbare“ und lösbare Lamello-Verbindung. Allerdings braucht man hier zweckmäßigerweise die Lamello Zeta P2.

Einfache verleimte Lamelloverbindung funktioniert natürlich auch. Genau wie eine Verschraubung.

Rückwand bzw. Vorderwand

Dies beiden sind gleich im groben zuschnit nach Plan.

Auch die Gehrungen für die Verbindung zu den Seitenwänden.

Auschnitt Vorderwand

Nach Bauplan wird der Ausschnitt für das Tor genau Rechtwinklig mit der Tauchsäge ausgeschnitten. Hier empfehle ich keine Stückelung der Ober- und Unterseite um Material bzw. Kosten zu sparen. Gleich aus der Platte ist besser.

Fräsungen Vorderwand

Das Tor liegt innen eng an der Vorderwand an. Gleichzeitig hat aber das Tor Gewichte aus Flachstahl verschraubt und auch noch die Auslagegewichte in den Rundstäben, die auch mit einer Schraube am Tor befestigt sind.
Die Bohrungen nehmen im geschlossenen Zustand des Tores die Schraubenköpfe auf.
Wie auch die gefrästen Nuten der noch auszutarierenden Gewichte aus Flachstahl.
Die schmale Nut ist wieder für die Zuleitungen der Beleuchtung.

Tor aus Acrylglas

Grundsätzlich ist es egal ob man ein Tor aus Sperrholz oder Acrylglas baut. Ich finde Acrylglas schöner und es ist besser in der Halbarkeit.

Acrylglas kann man bequem online bestellen. Es gibt gegossenes und gezogenes Acrylglas. Ich habe gegossenes genommen, da dieses Acrylglas besser in der Verarbeitung ist. Schließlich muss ich fräsen und bohren.

Hie sind die Bohrungen und Fräsungen an den gleichen Stellen wie in der Vorderwand, nur kleiner in der Breite und Durchmesser.
Die Schutzfolie des Acrylglases soltte man solange wie möglich auf der Oberfläche belassen um das Acrylglas nicht zu zerkratzen.

Lager für das Tor und Zuhaltung

Für den Drehpunkt des Tores brauchen wir 2 Lager. Diese werden auch aus dem gleichen Acrylglas geschnitten und am Drehpung auf das Tor geklebt.
Als Welle dient die 8mm-Alustange.
Für Acrylglas gibt es speziellen Kleber und den kann ich nur empfehlen.
Nach Zuschnitt der Wellenlager werden diese auf die Alustange geschoben und mit Stange zentriert auf das Tor geklebt. So kann nichst mehr verkanten.

Die Befestigungsösen für die Zuhaltung in Form einer dünnen Schnur (hier kann man Angelschnur oder auch Maurerschnur nehmen) sind in der Höhe der noch einzubauenden Zugfedern am äußeren Rand des Tores zu verkleben.

erster Test des Tores

Nachdem die Fräsungen und Bohrungen durchgefürt wurden und die Wellenlager rechts und links für die Welle gängig gemacht wurden, sollte sich nun das Tor einfach schwenken lassen. Die Wellenlager an den Seiten dienen gleichzeitig als zusätzliche Verbinder von Seiten- und Front, wie auch als Aufnahme für die Edelstahlfüße.

das Gestänge

Das Gestänge habe ich aus Meranti gebaut. Meranti ist relativ einfach zu bearbeiten und sehr stabil auch im kleineren Querschnitt.
Sobald der Roboter einfährt, bewegt er durch seinen eigenen Antrieb das Gestänge und schiebt es nach hinten. Die mit dem Gestänge verbundenen Schnüre ziehen das Tor dann zu. Für die Kompensation der Kräfte und auch Längen sind zwischen Gestänge und Schnur Zugfedern zwischengespannt.
Die äußeren Bohrungen nehmen die Gewindestangen für die Schnursteuerung auf, wobei die Bohrungen im Innenbereich variabel für die Gewindestangen für den Antrieb durch den Rasenroboter aufnehmen.
Die oberen querbohrungen dienen zur Aufnahme der Welle aus 8mm Alustab.
Zum Schutz vor Beschädigungen am Rasenroboter werden die Spitzen der mittleren Gewindestangen mit einem Kunststoffband umwickelt. Ich habe KIP-Band benutzt.

Beleuchtung

Nein, es braucht keine Beleuchtung. Sieht aber schön aus.
Im Netz konnte ich 6 LED-Einbauleuchten mit Solarpanel erwerben. Mit Dämmerungsschalter.
Die Leuchten haben einen Durchmesser von 30mm und so passen diese exakt in die Bohrungen. Für die Zuleitungen sind bereit Nuten in den Wänden eingefräst.
2 Leuchten jeweils für die Seitenwände, eine innen hinten und eine direkt über dem Tor.
Für die Innen leuchte und auch für die Leuchte über dem Tor müssen Halterungen hergestellt werden.

Hier habe ich den Rahmen zusammengebaut und die Beleuchtung getestet. Der Rahmen ist mit Lamello P-14 verbunden und lässt sich schnell lösen.
Die Front- und Heckleuchten sind verschraubt.

Stangen für den Gewichtsausgleich

Diese Rundhölzer sind an der Spitze mit Blei ummantelt und am Ende mit einer Einschlagmuffe für die Sechkantschraube versehen. Die Stangen werden seitlich am Tor verschraubt. Allerdings reichen die Gewichte dort allein nicht aus um ein „fast“ Gleichgewicht zu erzeugen und deshalb müssen am oberen Rand des Tores noch Flacheisen verschraubt werden.

Für die Muffen ist ein Vorbohren zwingend nötig.

Auch der Abstand der hinteren Lager für die Steuerung ist variabel. So kann auch ein anderer Rasenroboter mit anderen Maße die Garage steuern.

Die seitlichen Lager sind nachvolgend beschrieben.

Lackierung

Dreischichtplatten sind nicht gerade für den Außenbereich geeignet. Sie verziehen sich auch.

Deshalb muss bei der Vorbereitung für die letzte Lackierung besonders auf flächendeckende Grundierung geachtet werden. KEINE „3 in 1“-Lacke verwenden. Das ist nur Augenwischerei.
Zuerst eine solide Grundierung des Holzes mit einer guten Grundierung. Ich verwende Wilckens Wetterschutzgrundierung. Hier habe ich zweimal grundiert mit Zwischenschliff per Hand.
Dann die erste Schicht mit einer Fenster- und Türenfarbe, die auch im Außenbereich schützt. Hier habe ich 3 x lackiert und keine Pore ausgelassen.

Das Dach hat nur einen anderen Farbton; der Lack ist der gleiche.

Fertigstellung

Die Garage ist fertig und funktioniert.

Nicht sofort, doch nach Einstellungen an den Drehpunkt der hinteren Steuerung und Längenanpassungen der Schnüre funktioniert alles.

ERSTE GARAGE OHNE BELEUCHTUNG

Gartenküche erweitern

Aug. 16, 2019 | Garten, Möbel

Gartenküche erweitern

Nachdem ich die Unterschränke für den Grill fertiggestellt habe, werde ich auch den linken Teil der Gartenküche erneuern. Der alte Schrank ist zu schmal und es soll auch eine Kochmöglichkeit geben.
Sketchup ist und bleibt meine beste Konstruktionssoftware.
TrunCAD ist für den Hobby-Einsatz unbezahlbar und der Herstelle lässt nicht mit sich über einen Sonderpreis reden.

Podest / Sockel

Hierfür habe ich Multiplex, 18 mm gewählt. Diese Platte gibt den 3 Schränken genügend Halt und bleibt formstabil. Auch diese Platte habe ich mit einer ABS-Kante versehen und lackiert. Die Köpfe der Schlossschrauben sind versenkt, damit die Schränke darauf gestellt werden können. Die Rollen sind mit 6mm. Selbstsichernde Muttern. Stufen: ABS-Kante, geschliffen, lackiert, ABS-Kante mit Klinge abgezogen.

ABS-Kante

Ja, das Kanten ist schon zeitaufwendig. Mit Schubladen und Boden dauert es fast einen Tag. Einen halben Tag macht es Spaß, aber dann nicht mehr. Und dann noch in der Hitze. ABS-Kanten hat mein Holzhändler noch ausreichend auf Lager. Ansonsten kann man auch direkt bei Döllken bestellen.

Nuten auf der Tischkreissäge

Beim letzten Schrank war ich zu faul das Sägeblatt zu wechseln und habe deshalb Ausrisse an den Teilen gehabt. Diesmal habe ich das Spezialsägeblatt für beschichtete Platten in die Bosch GTS 10 XC eingebaut und hatte als Ergebnis ausrissfreie Nuten.

Dabei denke ich noch immer an die Erika 85 Tischkreissäge. Diese hatte ich auch auf Empfehlung eines Tischlermeisters hin gekauft um die Kappsäge zu „sparen“. Völliger Unsinn!! Die Säge ist das Geld nicht wert. Euro 3.500,00 ohne Schiebeschlitten.

Sägeblattwechsel

Der Wechsel der Sägeblätter in der Bosch GTS 10 XC ist sehr einfach. Wenn ich da an die Erika 85 denke… Da muss man unter den Tisch.

Schubladenböden und Rückwände

Ich habe mich bewusst für 5 mm starke Böden/Rückwände entschieden. Der Schrank wird beansprucht werden und ich möchte trotzdem Stabilität erreichen. Außerdem sind dickere Rückwände etwas teurer als dünnere. Das Sägeblatt von AGEFA ist 3,2 mm dick, also dicker als „normale“ Sägeblätter. Dafür läuft es rund und im Vergleich zu den anderen sehr leise.
Wie auf dem Frästisch mit dem 4 mm Nutfräser muss ich 2 Durchgänge machen. Immer erst an einem Probestück testen!

Schubladen

Ich baue die Schubladen mit Einlegeböden. Das spart Zeit und Arbeit. Die Schubladenteile sind aus VP und einseitig mit einer ABS-Kante versehen. Die sichtbaren Seiten natürlich. Die Teile werden mit Lamellos verbunden, 2 an jeder Ecke. Einer hätte vielleicht gereicht, aber ich habe 2 verwendet. Die Holzteile sind geschliffen, aber unbehandelt. So soll es sein. Die Kanten sind nach dem Schleifen noch einmal mit der Ziehklinge abgerundet.

Schränke verleimen

Die zugeschnittenen und bekanteten Teile passen alle zusammen. Die Verbindungen sind Lamellos. Hier hätte ich vielleicht die Mafell DDF 40 verwenden können, aber im Gegensatz zur Lamello Zeta P2 halte ich nicht viel von der DDF 40. Mit 1.022,00 Euro viel zu teuer und qualitativ weit von der Festool DF 500 und der Lamello Zeta 2 entfernt.
Das Verleimen war einfach. Solange man genügend Zwingen zur Verfügung hat.

Rohbau

Die Schränke sind jetzt im Rohbau fertig. Der Schrank für das Gaskochfeld von Bosch ist perfekt zugeschnitten. Das Gaskochfeld selbst habe ich schon angepasst und es funktioniert. Das Gaskochfeld ist jetzt nicht das Beste, aber hoffentlich ausreichend für unsere Bedürfnisse. Die Gasflasche, 11 kg, wird genügend Platz unter dem Gaskochfeld haben. Inklusive der notwendigen Entlüftung.

Stromanschluss

Das Gaskochfeld braucht einen Stromanschluss. Außerdem möchte ich eine Doppelsteckdose in Höhe der Arbeitsplatte anbringen. So erinnerte ich mich an den Außenanschluss meiner alten Gartenbar, den ich noch aufgehoben hatte. Den habe ich eingebaut und innen mit einer Doppelsteckdose verbunden. Natürlich mit einem Kabelkanal gesichert.

Schubladenbau

Die Rollenauszüge sind da und ich habe sie gleich eingebaut.

Das Prinzip der Rollenauszüge ist alt, aber diese sind die besten unter den Auszügen. Einfach und effizient. Der Einbau ist kinderleicht und ohne Schablone oder Werkzeug möglich. Für diese Rollenauszüge habe ich sage und schreibe 2,40 Euro pro Paar bezahlt! Baugleiche Rollenauszüge von Hettich kosten im günstigsten Fall Euro 11,00.

Fertig verschraubt

Der Boden läuft sauber, die Schränke sind fertig und ich konnte sie zusammenschrauben. Steht bombenfest.
Die Griffe konnte ich sehr günstig bei ebay ersteigern. Edelstahlgriffe mit einem Lochdurchmesser von 160 mm.
Die Arbeitsplatte ist knapp 40 mm dick, dünner macht bei Einbaugeräten wie dem Gaskochfeld keinen Sinn.

Die Arbeitsplatte

Die Arbeitsplatte ist eine normale Küchenarbeitsplatte mit einer Stärke von 38 mm und 2 cm länger als der gesamte Schrank. Sie sollte rechts und links mindestens 1 cm überstehen. Die Schnittkanten bekante ich mit grauem ABS. Danach schneide ich den Ausschnitt für die Gaskochmulde aus.
Die Arbeitsplatte habe ich im Baumarkt gekauft, da sie sofort verfügbar war. Beim Holzhändler hätte ich 10 Tage warten müssen. Aber die Platten aus dem Baumarkt sind die billigste Qualität! Und mit 38,00 Euro pro Meter nicht gerade billig. Ich werde nie wieder im Baumarkt kaufen.

Ausschnitt für Gaskochfeld

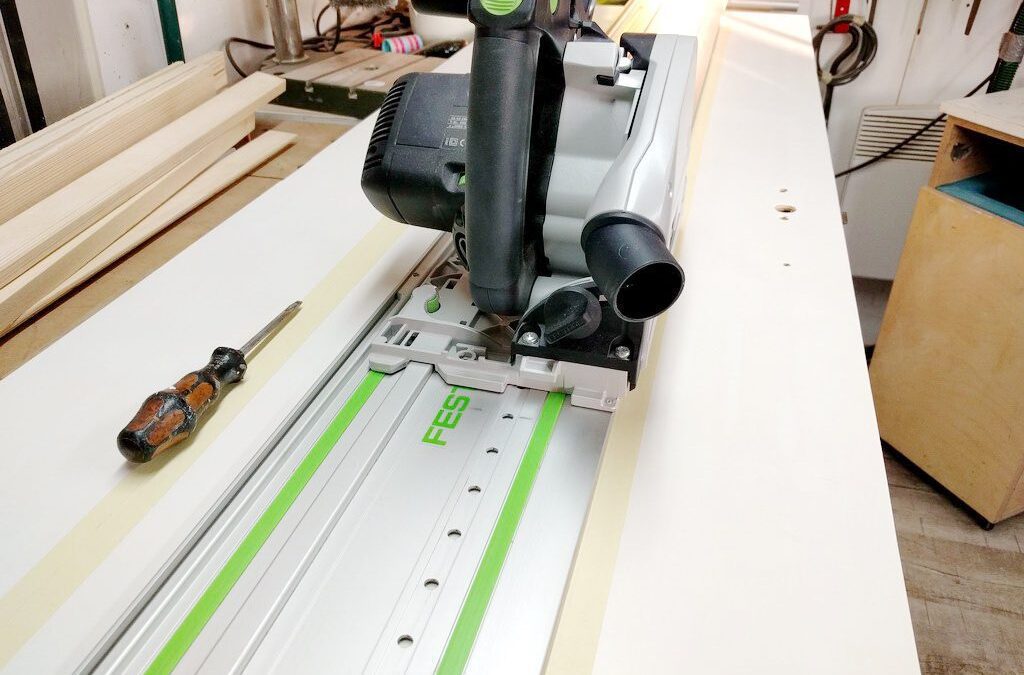

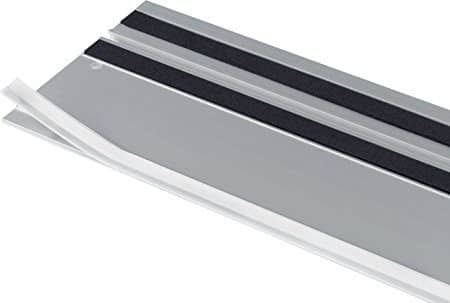

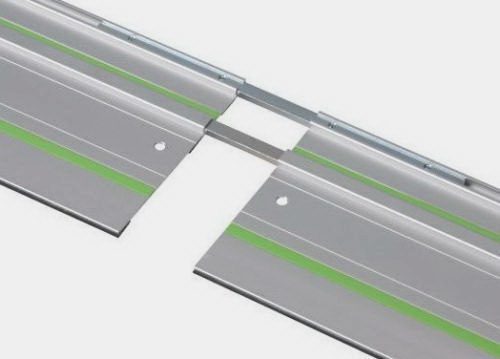

Mit der Führungsschiene und der Tauchsäge ist das ein Kinderspiel. Wichtig ist für mich, die Führungsschiene zu klemmen. Wenn sie sich verzieht, würde ich mich sehr ärgern. Aber das war nicht der Fall. Die letzten Eckausschnitte habe ich mit dem FEIN Multifunktionswerkzeug geöffnet.

Fertigstellung

Das Gaskochfeld war schnell montiert. Die Schaumstoffdichtung mit den Klammern an der Unterseite des Feldes hält das Gaskochfeld sicher im Ausschnitt. Die Elektrik funktioniert und der Platz für die Gasflasche ist mehr als ausreichend. Auch das Öffnen und Schließen ist sehr komfortabel. Die Schubladen sind bereits gefüllt und laufen einwandfrei. Der Schrank lässt sich auf den Rollen gut bewegen und wird auch von den beiden gebremsten Rollen gut gehalten.
Jetzt kommt noch eine Rückwand an den Unterstand, um den Zaun vor der Hitze zu schützen. Sieht auch besser aus. Morgen hole ich die Dreischichtplatten beim Holzhändler ab…

Gartentisch selber bauen

Juni 25, 2019 | Garten, Möbel

Gartentisch selber bauen

Zuerst war es nur eine Sitzecke für 2 Personen. Dazu habe ich einen kleinen Tisch gebaut. Mittlerweile sitzen wir sehr oft dort und auch mit mehr als 2 Personen. Mit dem Grill im Rücken… macht es auch Sinn, einen großen Tisch zum Essen zu haben. Also habe ich einen gebaut. Ganz aus Meranti. Meranti ist neben Kambala mein Lieblingsmaterial. Es lässt sich sehr gut bearbeiten. Nicht umsonst nehmen Fensterbauer es auch.
Also ab zum Holzhändler und Meranti kaufen.

Konstruktion

Beim Holzhändler wurde ich leider enttäuscht. Nach der Übernahme durch Bauen & Leben wurden einige Holzarten aus dem Sortiment genommen. So leider auch die Meranti-Kanteln, die ich gerne verarbeitet habe. Nur noch 5,90 Meter lange Kanteln. Tja, da musste ich mich durchbeißen ….
Auch die 27 x 190er Balkonbretter gab es nicht mehr. Nur noch 27 x 140er. Also viel Verschnitt. Aber das ist ja nur ein Hobby.
Ich mache immer den Sketchup-Plan. Ohne macht es keinen Sinn anzufangen, Skizzen auf Papier bringen auch nicht viel.

Zuerst baue ich den Rahmen mit den Tischbeinen. Die Kanteln möchte ich quadratisch haben, deshalb habe ich sie auf 71×71 mm gehobelt. Geschliffen werden die Tischbeine erst vor dem Lackieren. Gehobeltes Meranti nimmt den Lack schlecht an. Jedes Holz sollte vor dem Lackieren geschliffen werden. Die Tischbeine werden über Tischbeinzargen mit dem Rahmen verbunden. Dazu muss eine Gewindemuffe direkt senkrecht in eine der Kanten eingebohrt werden. Um mir die Arbeit zu erleichtern, habe ich mir einen Holzständer aus Fichtenholz gebaut. So kann ich jeweils ein Tischbein in der richtigen Position auf dem Bohrständer vorbohren.

Mit Tischbein-Zargen habe ich noch nie gearbeitet und so habe ich zunächst eine Testkonstruktion gebaut mit abgeschnittenen Teilen. Sonst benutze ich immer Dübel, aber warum soll ich mir das Leben schwer machen. Der Zusammenbau mit den Zargen ist absolut einfach. Hätte ich nicht gedacht. Das Leimen des Rahmens mit Dübeln entfällt; so auch das Anlegen von langen Zwingen. Das schnell gebaute Gestell leistet seine Dienste sehr gut. Die Gewindemuffe war schnell gesetzt und die Zargen in den geschittenen Nuten sitzt fest.

Der Tisch muss höhenverstellbar sein. Dazu habe ich vom Holzhändler 4 Tischbeinversteller bekommen, die eigentlich für ein Vierkantrohr gedacht sind. Ich kann sie aber aufbohren. Die Bohrung muss einen Durchmesser von 22 mm haben. Nach einigem Suchen habe ich einen alten Forstnerbohrer mit diesem Durchmesser gefunden. Wirklich billig. Aber ich werfe nichts weg. Die Löcher im Tischfuß waren mit diesem Teil nicht so einfach zu bohren. 2 mal habe ich mit der Diamantkarte nachgeschliffen. Aber jetzt werfe ich den Bohrer weg.

Die oberen 4 Ecken der Kunststoffteile habe ich abgeschnitten, damit der Kopf in die Bohrung passt. Na ja, die Stützen sind ja nicht für einen Tisch gedacht, sondern für ein Vierkantrohr. Improvisieren macht Spaß.
Nachdem ich alle Teile geschliffen hatte, habe ich die Kanten auf dem Frästisch abgerundet und dann geschliffen. 120, 150, 180, 220. Das Lackieren der Teile nimmt die meiste Zeit in Anspruch. 3 Schichten sind das Minimum!

Das Grundgestell war schnell zusammen gebaut. Die Tischbein-Zargen sind Klasse. Wenig Fummelarbeit wegen der Gewindemuffen.

Tischplatte

Dies ist das Holz für die Tischplatte. 140er Meranti Balkonbreter. Die Tischplatte besteht aus einem Rahmen mit Mittelsteg und 26 Sprossen. Alle Teile habe ich zunächst auf der Bosch GTS 10 XC Tischsäge gesägt mit 2-3mm Hobelzuschlag. Auf dem Holbel habe ich die Teile auf gleiche Stärke gebracht.

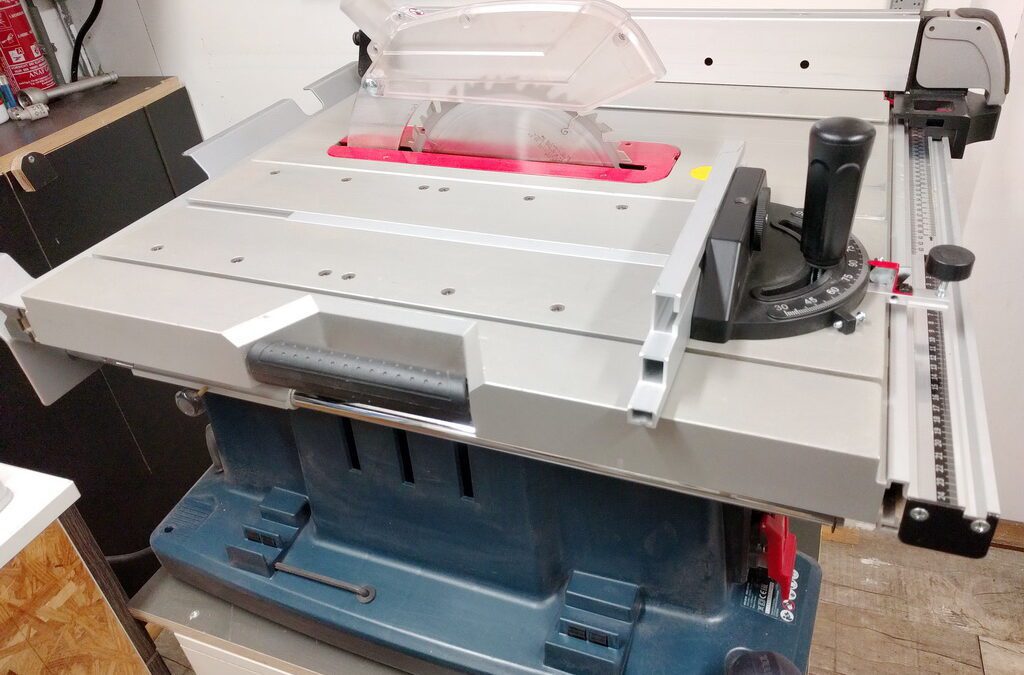

Festool Anschlag auf der Bosch GTS 10 XC

Mai 1, 2019 | Werkzeug

Festool Anschlag auf der Bosch GTS 10 XC

Der originale Anschlag von Bosch sieht irgendwie niedlich aus. Wahrscheinlich wird er auf dem Bau auch seinen Zweck erfüllen.
Doch für etwas anspruchsvollere Anwendungen wird er nicht geeignet sein.
Die Breite des Anschlag ist nicht ausreichend, das Material ist Kunststoff und das Spiel der Führung ist viel zu groß.

Diesen Anschlag habe ich noch von der Festool Tischkreissäge CMS TS 55. Diese Tischkreissäge war einfach schlecht! Es hing nur eine normale Tauchsäge unter dem Modul, das in einem Rahmen (CMS) eingespannt war. Damals war ich noch begeistert von Festool-Produkten.
Schnell merkte ich, dass dies der falsche Weg zu einem befriedigenden Hobby ist.
Nun, es sollte nicht schwer sein, diesen Anschlag an die Bosch TKS anzupassen.

Die Schienenabmessungen waren gleich. Es müsste also ein Leichtes sein, die Schiene auf dem Schiebetisch der Bosch spielfrei zu befestigen. Nur das seitliche Spiel des Schiebetisches selbst ist noch zu berücksichtigen.
Nach einigen Überlegungen machte ich mich an die Arbeit und präparierte die Bosch-Schiene für den Festool-Anschlag.

Steckdosensäule für den Außenbereich selber bauen

Apr. 27, 2019 | Garten

Steckdosensäule für den Außenbereich selber bauen

Auf dem Parkplatz steht ein Steckdosenwürfel. Auf dem Boden. Inzwischen wuchern die Büsche und es wird immer schwieriger, an den Würfel heranzukommen. Wir werden auch nicht jünger. Also habe ich den Steckdosenständer gebaut. Der Balken ist aus Leimholz und kesseldruckimprägniert, 1,6 Meter lang. Die Abdeckung ist aus Kambala, 45 mm dick.
Die Steckdosen sind von GIRA, Schutzkontaktsteckdose mit Klappdeckel und Dichtung, IP44. Ich habe mich für Einbausteckdosen entschieden, weil sie in der Säule besser aussehen.

Ablängen des Balkens auf der KAPEX 120

Den Balken habe ich auf der neuen Kappsäge abgelängt. Zum einen hatte der Balken am oberen Ende eine Rundung und zum anderen habe ich so eine Schablone für das Einpassen des Balkens in den Deckel. Der Balken hat einen Querschnitt von 11 x 11 cm und es wäre schwierig gewesen, ihn auf der Erika 85 Ec abzulängen. Auf der KAPEX kein Problem. Kein Montieren und Ausrichten der MFA, kein Einstellen der Sägeblatthöhe, kein Drehen des Balkens wegen zu geringer Schnitttiefe. Die Schnittqualität ist hervorragend. Nun, da ist ja noch das neue Sägeblatt. Die neue KAPEX hat an beiden Seiten Auszüge, um das Werkstück besser einspannen zu können. Hilft aber nicht viel.

Fräsen des Deckels

Der Deckel soll das Stirnholz des Trägers schützen. Das kann er aber nur, wenn er über dem Balken liegt. Also fräse ich den Balken ein. Da ich nur wenig Material entfernen muss, habe ich mich für die DeWalt-Fräse entschieden. Die Festool OF 1010 hätte es auch problemlos gekonnt, aber der Absaugschlauch wäre an die Spannzangen gestoßen. Sehr ärgerlich beim Fräsen enger Schablonen. Zum Fräsen von gleichmäßigen Vierecken verwende ich immer die Frässchablone von Festool. Sie lässt sich schnell und genau einstellen und ist beim Fräsen sehr komfortabel.

Verbindung Deckel mit Träger

Der Einschnitt ist nur 10 mm tief. Dies ist für den konstruktiven Holzschutz des Hirnholzes ausreichend. Der Deckel wird nicht genagelt, geschraubt oder geklebt. Er wird nur schwimmend auf eine Silikonschicht gepresst. Warum das? Nun, so habe ich keine äußeren Beschädigungen durch Schrauben oder Nägel. Holzleim würde nicht sicher halten und Montagekleber quillt immer auf! Silikon härtet aus und hält die Teile ohne Verzug sicher zusammen. So sind auch die Hohlraumdosen in den Bohrungen fixiert.
Die Fräsung habe ich mit einem 10er Spiralbohrer gemacht. Damit muss man vorsichtig umgehen.

Kanten abrunden

Die Kanten des Deckels können auf dem Frästisch leicht abgerundet werden. Die Hirnholzseiten wegen der Ausrisse immer zuerst. Den Deckel konnte ich noch auf der Kappsäge zuschneiden, da ich zwar schon die neue Bosch GTS 10 XC habe, aber der Tisch dafür noch fehlt. Den habe ich parallel angefangen zu bauen.
In den Frästisch habe ich einen 1/4″ Abrundfräser aus den USA eingespannt. 1/2″ Schaftdurchmesser. Die Fräser aus den USA sind einfach klasse und das Beste: BILLIG!

Hohlraumdosen

Der nächste Schritt war das Bohren der Löcher für die Hohlraumdosen. Dieser Bohrer ist schon sehr gut. Allerdings musste ich in 2 Durchgängen bohren, da ich nach dem ersten Bohren den Kern mit dem Meißel entfernen musste. Sonst hätte ich nicht tief genug bohren können. Fräsen macht hier keinen Sinn. Zumal ich eine passende Schablone bauen und auch einen Tieflochfräser verwenden müsste. Der Boden der Bohrungen muss nicht eben sein. Die Kabeldurchführungen habe ich mit einem 12er Holzbohrer an den entsprechenden Stellen angebracht.

Kabelanschlüsse

Die Kabel für die Steckdosen werden in Nuten auf der Rückseite der Säule geführt. Ich verwende Erdungskabel mit einem Durchmesser von 11 mm, 3 x 1,5, um auf der sicheren Seite zu sein. Die Nuten habe ich hier mit der Festool OF 1010 und dem Spiralfräser gemacht, da der Längsanschlag der DeWalt einfach zu schlecht ist.
Gleich nach dem Bohren der Löcher, dem Einbringen der Nuten und dem Schleifen des kompletten Balkens habe ich den Balken gleich lackiert. Natürlich wieder 4 mal mit Zwischenschliff mit dem Schleifklotz. Das Lackieren ist neben dem konstruktiven und chemischen Holzschutz der physikalische Holzschutz. Lack hält Wasser vom Holz fern. Je besser der Anstrich, desto besser der Holzschutz.

Verkleben

Die Hohlwanddosen sind passgenau, winklig ausgerichtet, mit Silikon eingegossen und die Kabel konfektioniert und verlegt. Die Kabel selbst habe ich mit Unika MBNEW-AZ MitreBond Aresol Aktivator und Schnellkleber in der Nut befestigt. Das funktioniert sehr gut.
Nein, ich werde die Kabel nicht lackieren. Auch nicht die Verteilerdosen. Die Teile sieht man nach der Montage nicht mehr.
Die Kabelenden mache ich selbst. Das Werkzeug dafür habe ich.

Anschlussdosen

2 Steckdosen? Ja, so kann ich die Verkabelung/Verbindung einfacher durchführen. In der oberen Dose verbinde ich die beiden Kabel der Steckdosen und ein kurzes Kabel zur nächsten Dose. Dazu benutze ich die Wago 221-413 Anschlussklemmen. Mann, was war das für eine Fummelei mit den „alten“ Anschlussklemmen. Die sind zwar nicht ganz billig, aber die Arbeitserleichterung ist erheblich. Außerdem lassen sich diese Klemmen ganz einfach wieder lösen, indem man den entsprechenden Hebel umlegt. Anschließend biege ich die Klemmen so nach oben, dass kein Wassertropfen in die Klemme eindringen kann.

In der unteren Dose kommen 2 Kabel an. Eine Zuleitung und eine Ableitung zu einer Wegeleuchte vorne. Diese Verteilerdosen sehen „billig“ aus, sind aber von Kopp. Allerdings traue ich der Dichtigkeit der Kabeldurchführungen nicht, wenn diese von oben in die Dose kommen. Deshalb habe ich am Rand noch etwas Silikon zur Abdichtung aufgetragen.

Qualitätsanspruch

Im Außenbereich baue ich nichts Billiges ein. Schon gar nicht bei Elektroinstallationen. Deshalb habe ich mich für Steckdosen von GIRA entschieden. Diese haben speziell für den Außenbereich noch ein Dichtungsset im Lieferumfang. Die Installation der Steckdosen war etwas fummelig, da ich die Kabel etwas kurz gehalten habe. Aber mit Geduld geht alles.
Das Schöne an diesen Steckdosen ist auch, dass man den Schutzdeckel aufklappen kann, ohne dass er durch Federkraft wieder zurückspringt. Die Klappe bleibt stehen.

Früher musste man die Kabel in die Steckdose schrauben. Das fand ich viel besser, denn wenn man heute die Steckdose herausnehmen will, sitzen die Kabel sehr fest in den Steckern. Dafür geht die Installation schneller.
Vor ein paar Jahren waren die Markenprodukte sehr teuer und auch ich habe nach den Billigangeboten gegriffen. Damit bin ich oft auf die Nase gefallen. Heute sind die Online-Shops so attraktiv, dass ich nicht mehr auf No-Name-Produkte zurückgreife. Da kauft man immer zweimal!

Fertigstellung

Die Steckdosensäule ist fertig.
Am liebsten hätte ich sie schon gegen den Würfel ausgetauscht, aber es hat den ganzen Tag geregnet. Also habe ich mit dem Unterschrank für die Bosch-Tischsäge angefangen.
Die Steckdosensäule werde ich in Schnellzement gießen. 50 cm Tiefe sollten reichen. Da fault das Holz! Wahrscheinlich, aber das ist ein 11er Balken. Bis der durch ist, brauche ich dort keine Steckdosen mehr!
