Wandhalter für den Scheppach Luftreiniger HDA-14
Die Möbel in meiner Werkstatt sind durchgehend weiß – größtenteils aus beschichteten weißen Spanplatten gefertigt. Genau dadurch wirkt die Werkstatt insgesamt sehr hell und freundlich.
Ein Nachteil dieser Farbwahl ist allerdings, dass sich Staub sofort bemerkbar macht. Bisher habe ich den Staub daher regelmäßig abgesaugt und teilweise auch feucht nachgewischt.
Das scheint künftig jedoch deutlich weniger nötig zu sein, wenn bei spanintensiven Arbeiten ein Luftreiniger zum Einsatz kommt.
Nach verschiedenen Bewertungen im Internet habe ich mich daher für den Luftreiniger HDA-14 von Scheppach entschieden. Er war zudem rund 100 Euro günstiger als ein vergleichbares Gerät von Power Record und erfüllt denselben Zweck.
Jetzt muss nur noch ein geeigneter Platz dafür in der Werkstatt gefunden werden.
elektrischen Anschluss legen

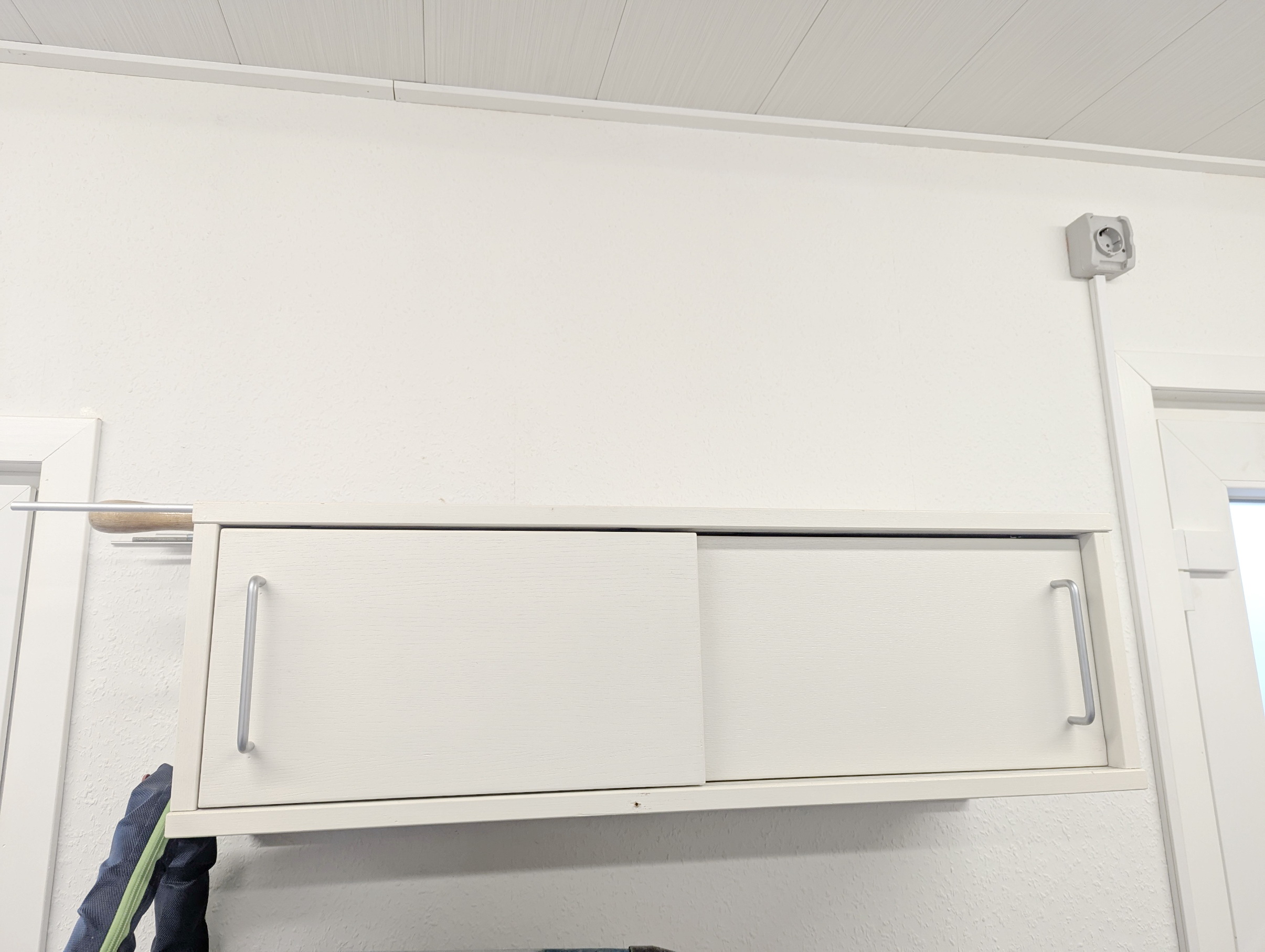

Der Luftreiniger muss an die Decke montiert werden – möglichst hoch und idealerweise mittig im Raum, damit eine gleichmäßige Luftzirkulation beziehungsweise ein entsprechender Sog entstehen kann.

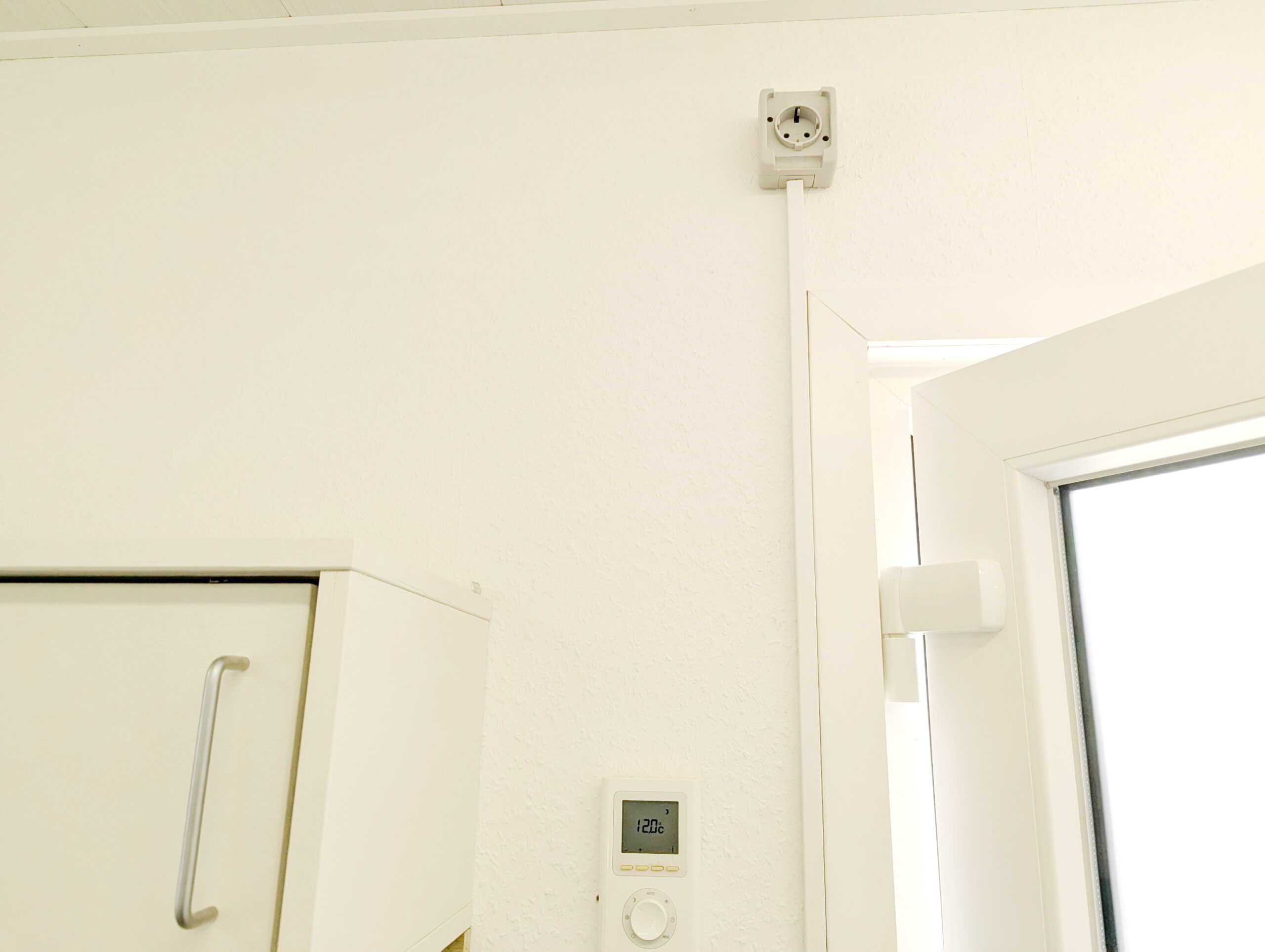

Deshalb habe ich an der vorgesehenen Stelle bereits einen elektrischen Anschluss installiert. Den Deckel der Steckdose habe ich im Zuge dessen direkt entfernt, da er im Innenbereich an dieser Stelle keinen wirklichen Zweck erfüllt.
Dank meiner zentralen Installation sämtlicher Kabelanschlüsse war es relativ einfach, vom Schaltschrank aus eine separate Leitung bis zur Decke zu verlegen – leider allerdings nur als Aufputzinstallation.
Holzauswahl für den Ständerbau
Sicher – ich werfe nichts weg, solange es möglicherweise noch irgendwann brauchbar sein könnte. Allerdings habe ich vor Kurzem tatsächlich den Großteil meiner Holzreste entsorgt.

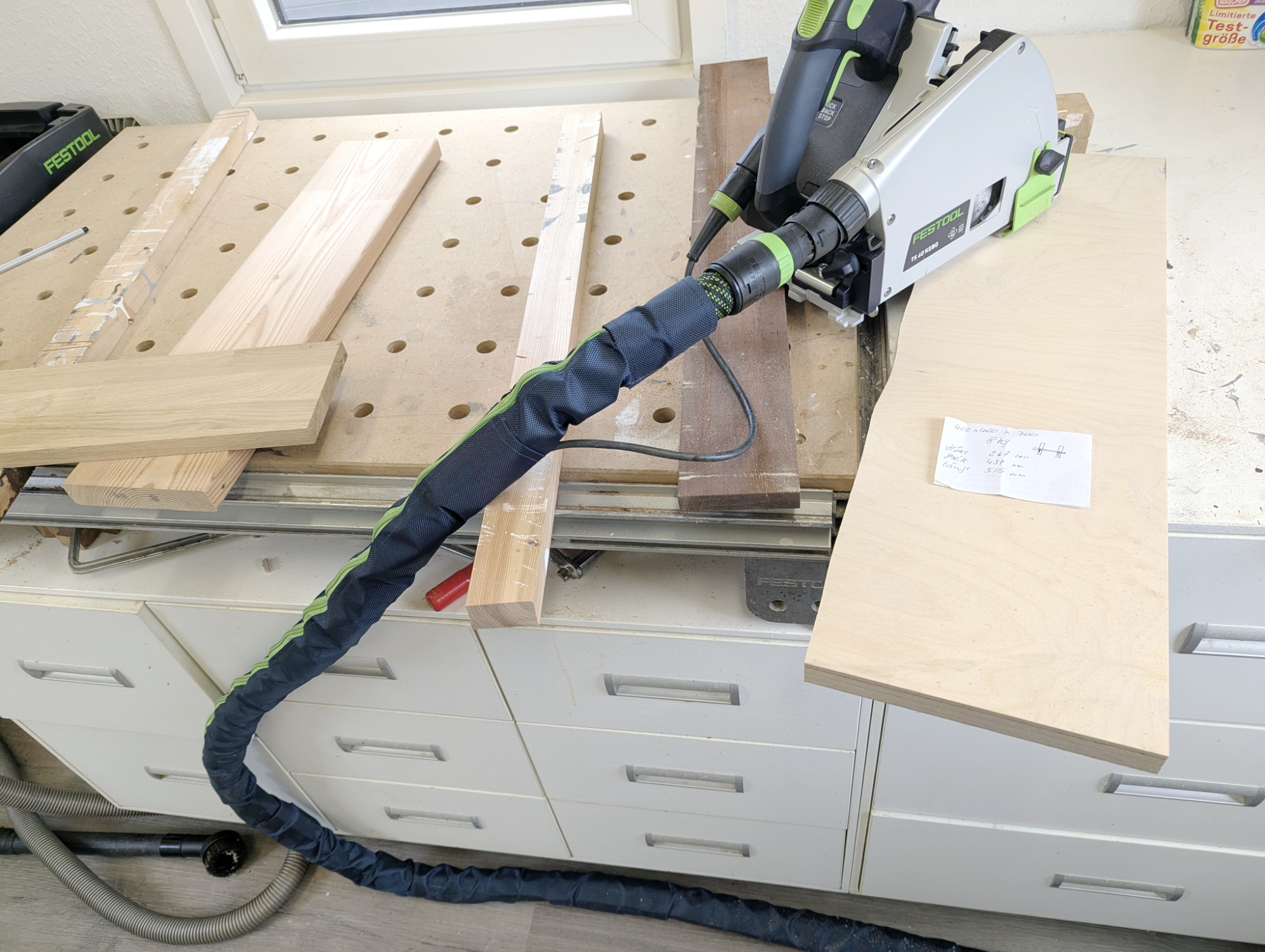

Gefunden habe ich jedoch noch einige Stücke Lärche, Eiche sowie einen Rest Multiplexplatte vom neuen runden Tisch. Das Bangkirai habe ich dagegen endgültig aussortiert.
Die Lärche ist mit 27 mm recht kräftig dimensioniert, während die Eiche mit 19 mm Stärke genau passend erscheint. Das Reststück Multiplex für die geplanten Stützen besitzt eine Stärke von 21 mm – also alles im grünen Bereich.
Das Lärchenbrett habe ich auf der Tischkreissäge in zwei Streifen mit jeweils 55 mm Breite aufgetrennt. Die Eiche wurde anschließend ebenfalls auf dieselbe Breite zugeschnitten.
Danach habe ich beide Holzarten im Dickenhobel auf eine brauchbare beziehungsweise einheitliche Stärke gehobelt.
Zuschnitt der Stützen
Das MPX wird zu den Stützen in Dreiecksform. Na ja, fast.

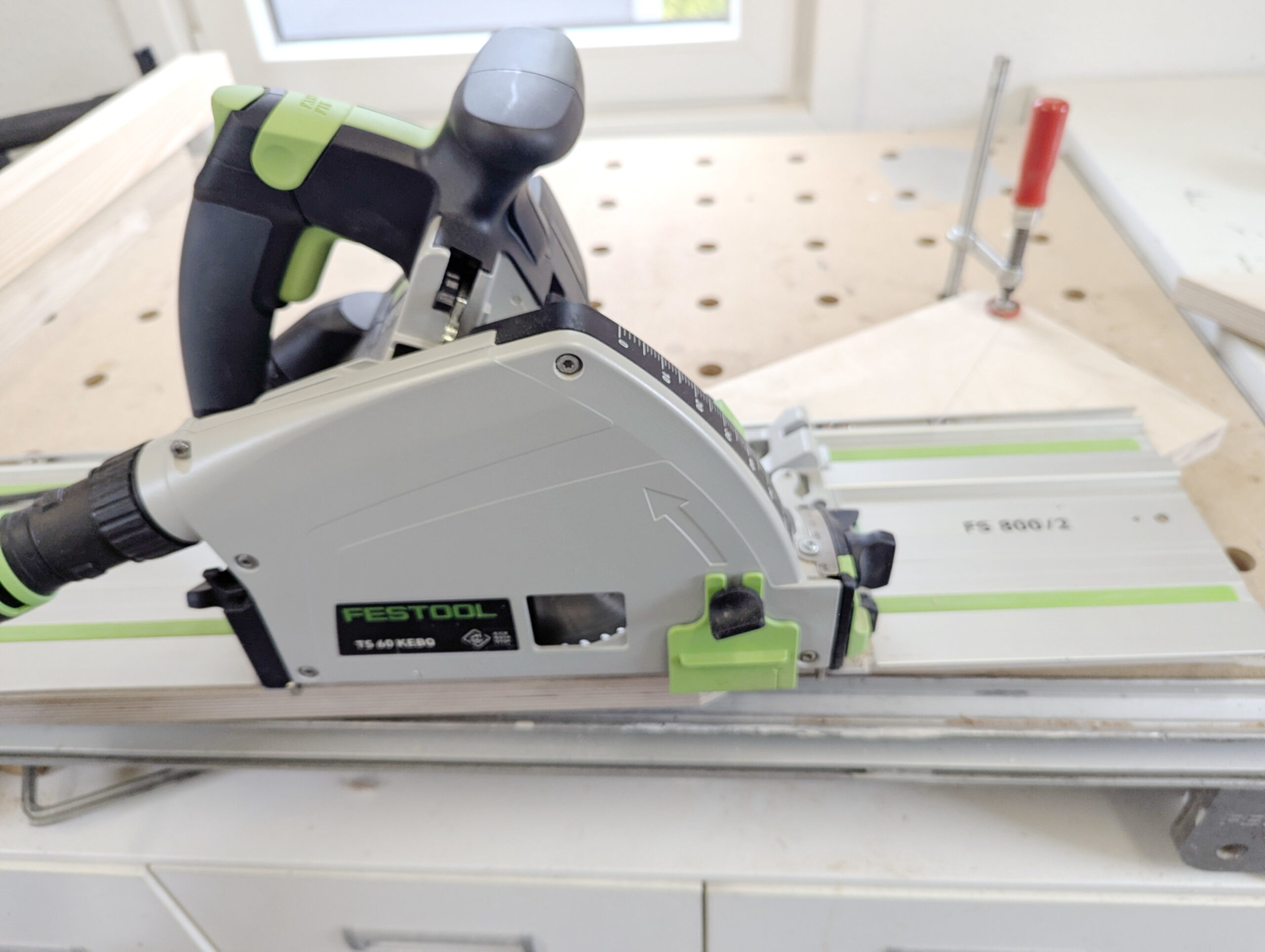

Die Schrägen konnte ich einfach mit der Tauchsäge und Führungsschiene schneiden.

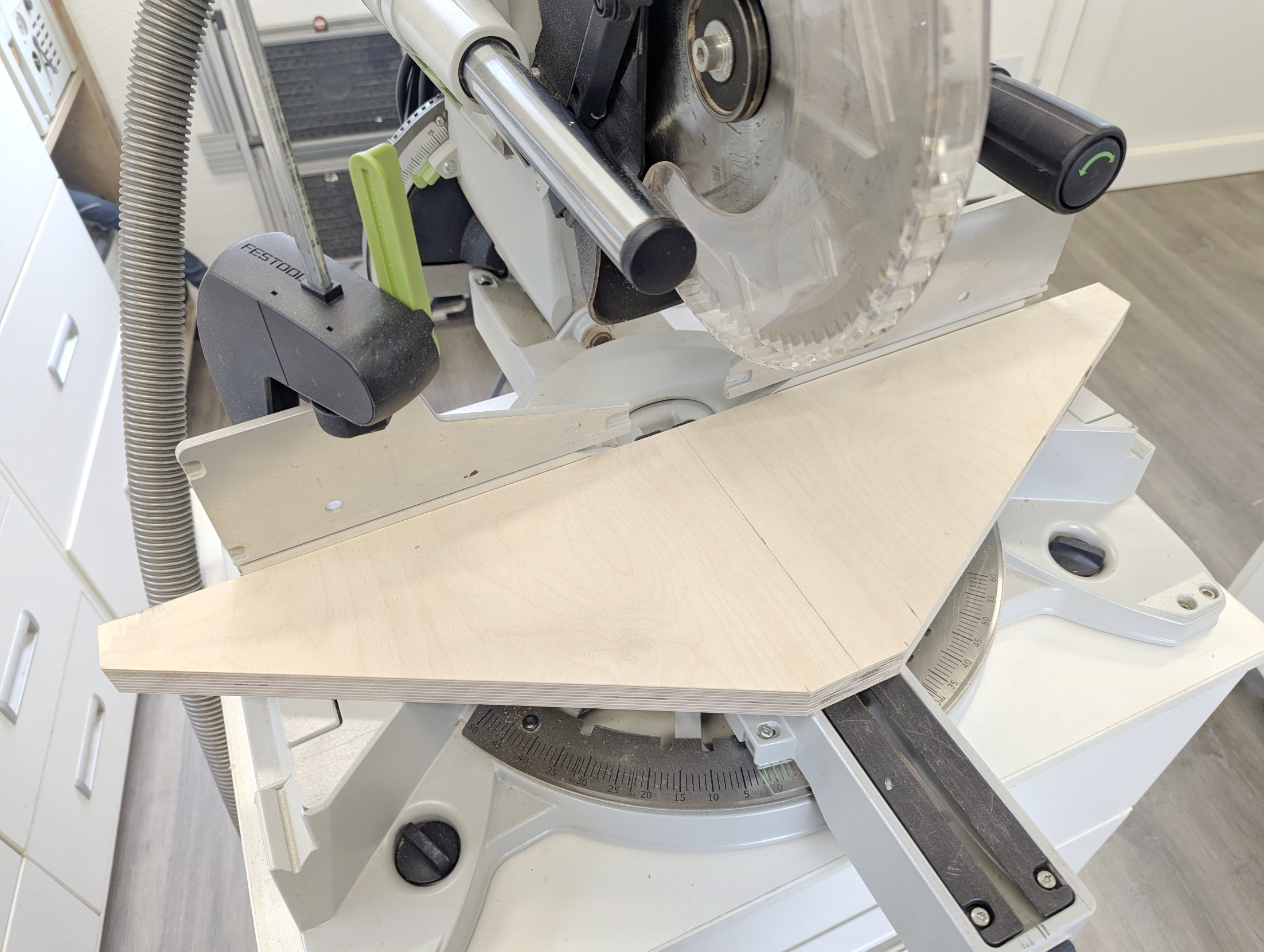

Halbiert habe ich mit der Festool Kappsäge KS 120.
Schleifen, Vorbohren und Ecken abrunden
Sicher hätten auch weniger Schrauben ausgereicht – schließlich wiegt das Gerät lediglich etwa 8 kg. Aber an Schrauben mangelt es mir nun wirklich nicht.
Alle Schraubenlöcher habe ich selbstverständlich am Bohrständer mit einem Senkbohrer sauber vorgebohrt.

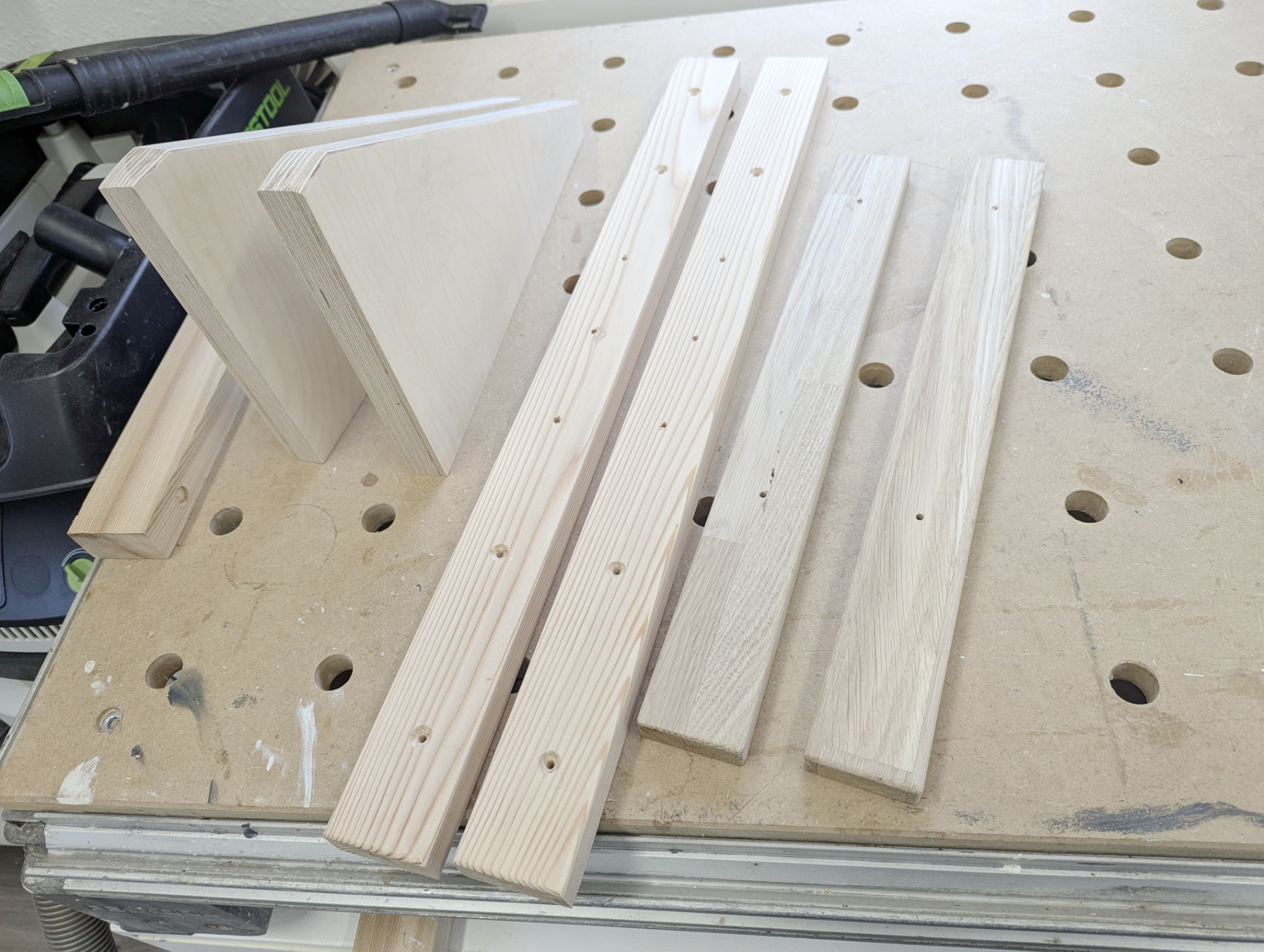

Anschließend habe ich mit der kleinen Oberfräse von DeWalt sämtliche sichtbaren Kanten mit einem 3-mm-Abrundfräser bearbeitet – natürlich ohne dabei unschöne Brandspuren zu erzeugen.
Wer allerdings glaubt, dass ein Abrundfräser automatisch eine perfekt glatte Rundung hinterlässt, irrt sich gewaltig. Fährt man anschließend mit den Fingern über die Kanten, merkt man schnell, dass dabei zahlreiche feine Holzfasern beziehungsweise Späne nach außen gedrückt werden. Ein sorgfältiges Nachschleifen von Hand ist daher unverzichtbar.
Zum Schluss habe ich dann alle Teile noch mit dem Exzenterschleifer sauber geschliffen.
Werkstücke grundieren

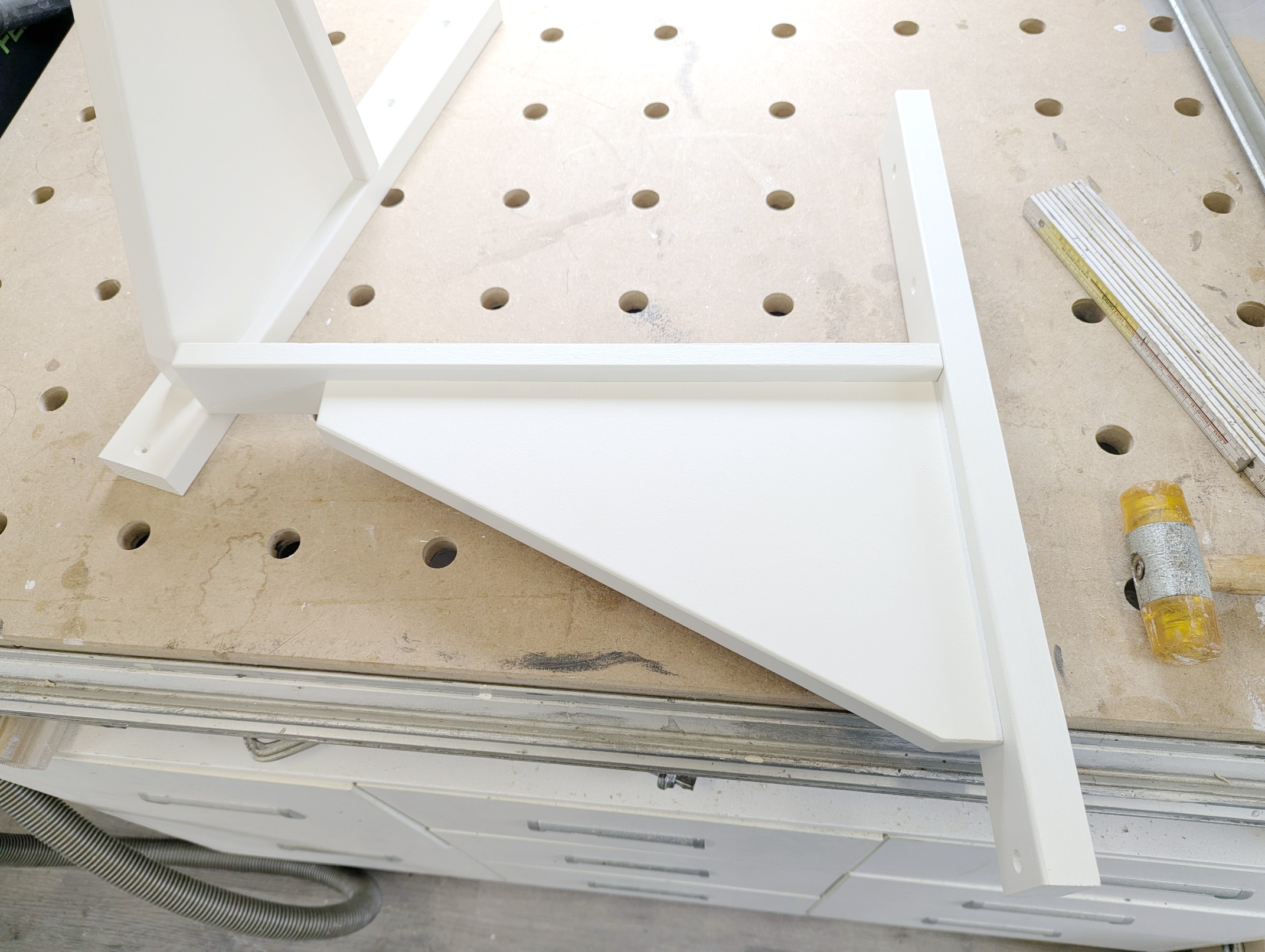

Die Wandhalterung wird später weiß lackiert.

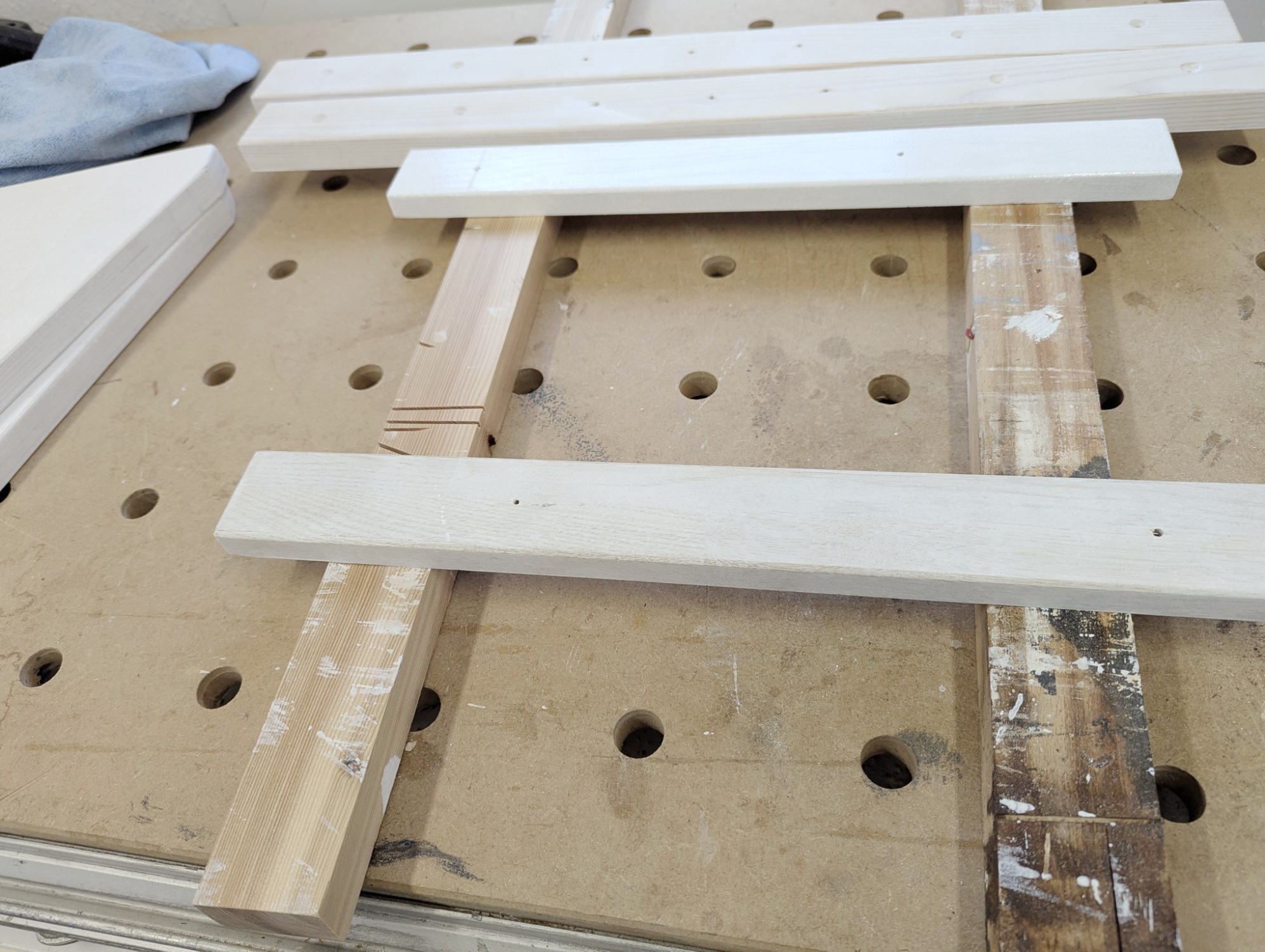

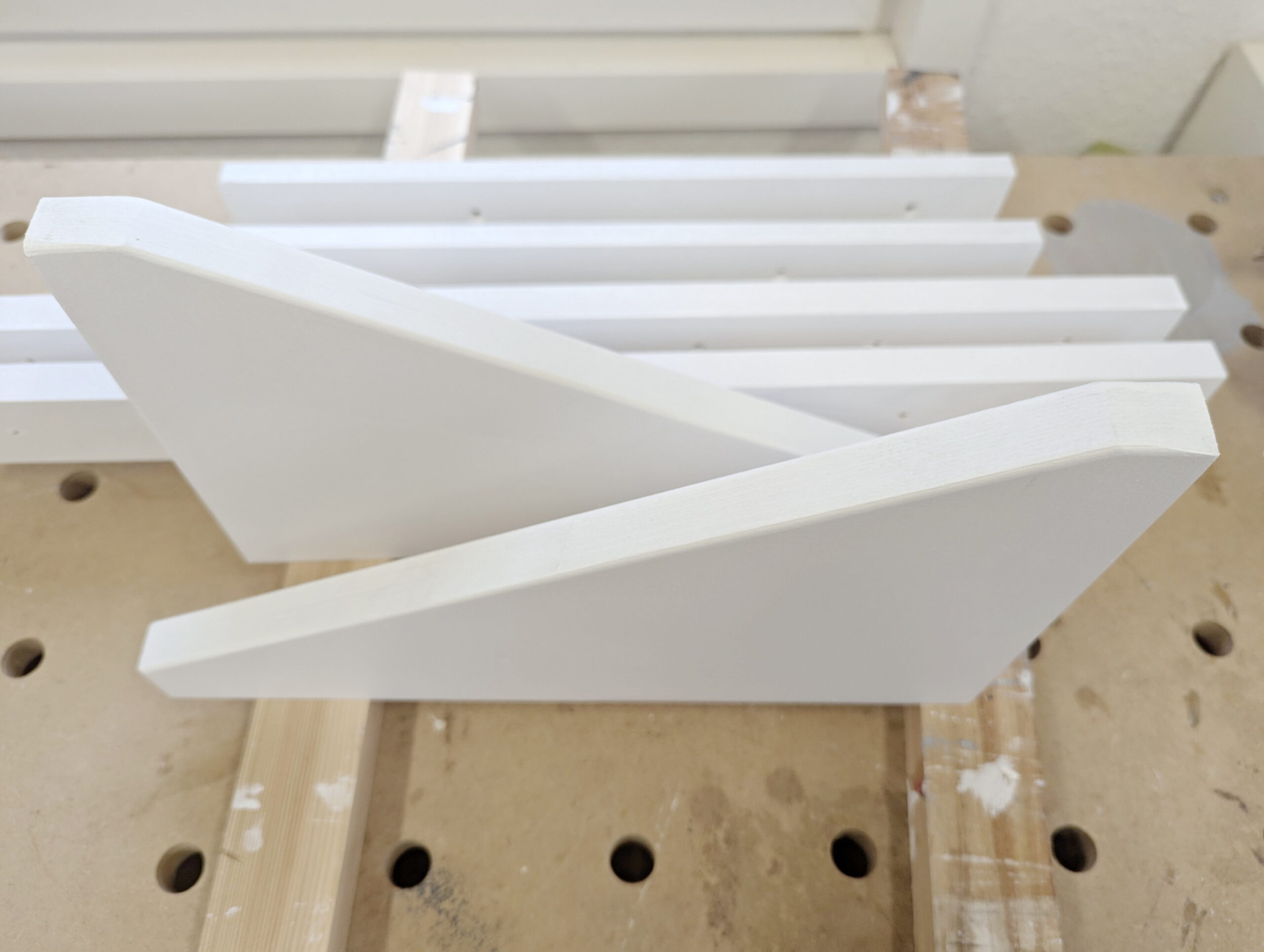

Dafür habe ich sämtliche Teile zunächst zweimal mit Wilckens Wetterschutz grundiert. Sicher wird dieser Ständer niemals direkt mit Wasser in Berührung kommen, doch für ein sauberes und gleichmäßiges Lackbild sollte das Holz entsprechend vorbereitet werden. Außerdem ist diese Vorgehensweise deutlich günstiger, als den teuren Lack von Sikkens direkt in mehreren Schichten aufzutragen.
Ob man einmal oder – wie in meinem Fall – zweimal grundiert, spielt für den anschließenden Zwischen- beziehungsweise Nachschliff kaum eine Rolle.
Ob dabei ein Handschleifklotz verwendet wird oder einfach nur Schleifpapier per Hand, ist letztlich ebenfalls nebensächlich. Durch die Grundierung stellen sich kleine Holzfasern auf, die von der nun rauen Oberfläche entfernt werden müssen.
Wichtig ist dabei vor allem, keinen starken Druck auszuüben, sondern mit dem Schleifmittel nur leicht über das Werkstück zu gleiten.
fataler Fehler
Beim Lackieren kam mir die Idee, vorsichtshalber noch einmal den Platz zwischen Hängeschrank und Decke auszumessen.
Dann folgte allerdings die Ernüchterung: Die Halterung würde in der geplanten Form überhaupt nicht passen, da die senkrechten Streben deutlich zu lang waren.
Was also tun?
Ganz einfach: kürzen.
Die senkrechten Streben musste ich tatsächlich um etwa 15 cm ablängen – und das ausgerechnet kurz oberhalb der unteren Bohrungen für die Schrauben.
Schlimm? Nein, so etwas passiert eben. Allerdings hätte ich vorher sinnvollerweise einfach noch einmal nachmessen sollen.
Früher wäre mir so ein Fehler vermutlich nicht passiert. Heute sehe ich darin eher ein Zeichen von Überheblichkeit. Dieses „Passt schon“ ist eben oft ein Trugschluss.
Deshalb gilt für mich mehr denn je: Lieber einmal zu viel messen als einmal zu wenig.
Zufriedenheit ist ein schöner Moment
Genau deshalb mache ich das Ganze: eine Arbeit so zu vollenden, wie ich sie mir als Ergebnis vorgestellt habe.
Sicher würde man mögliche Brandflecken an dieser Stelle später kaum noch sehen. Aber ich selbst wüsste, dass sie vorhanden sind – und genau das würde mich stören.
Dasselbe gilt für das Schleifen. Warum schleife ich einen Wandhalter sorgfältig, obwohl ihn später vermutlich kaum jemand genauer betrachtet? Weil ich selbst weiß, wie er verarbeitet wurde. Nur so entsteht am Ende wirkliche Zufriedenheit mit der eigenen Arbeit.
Im Internet wird heutzutage leider vieles gezeigt, das handwerklich fragwürdig ist – und dennoch wird dabei häufig der Anspruch erhoben, ein „Fachmann“ zu sein.
Ganz gleich, welches Projekt ein Hobby-Holzwerker baut: Es sollte Freude und Zufriedenheit über das eigene Ergebnis auslösen. Dabei geht es nicht darum, absolute Perfektion erreichen zu wollen, sondern darum, die eigene handwerkliche Leistung stetig zu verbessern – selbst bei kleinen Projekten, die für andere vielleicht völlig unbedeutend erscheinen.

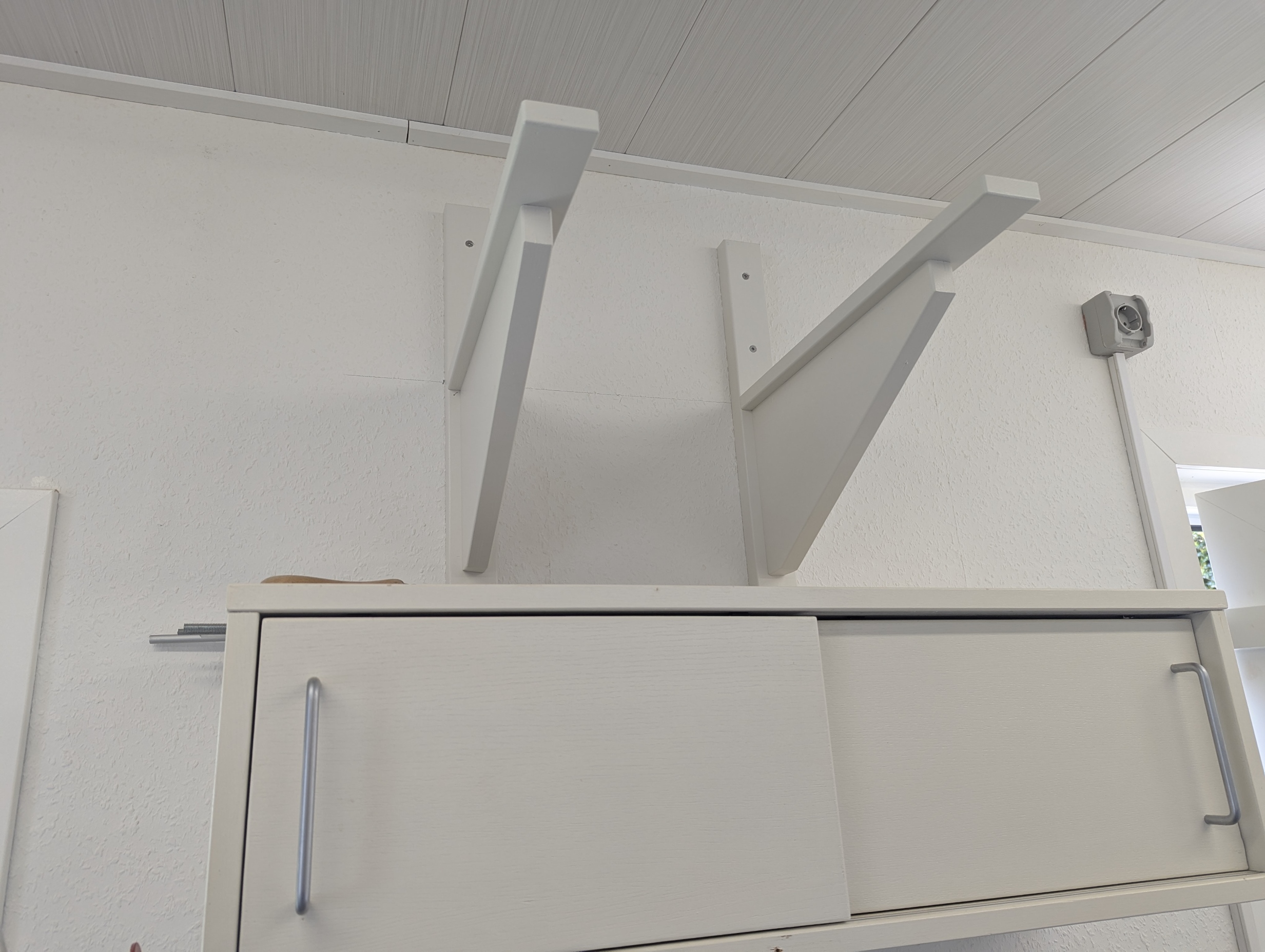

Montage der Halterung
Das Montieren macht bei solchen Arbeiten eigentlich immer am meisten Spaß.
Denn genau in diesem Moment zeigt sich, ob Konstruktion, Maße und Planung wirklich korrekt umgesetzt wurden.
Abgesehen von meiner eigenen Nachlässigkeit beim vorherigen Messen ließ sich der Fehler glücklicherweise noch gut korrigieren. Die Stabilität der Konstruktion ist weiterhin vollkommen ausreichend.
Für das geringe Gewicht von knapp 8 kg ist diese Halterung mehr als stabil genug.
Bleibt noch die Frage: Wie befestige ich den Luftreiniger auf der Halterung, damit er sich durch die Vibrationen im Betrieb nicht verschiebt?
Die Lösung ist eigentlich recht simpel: Ich werde an vier Punkten entlang der Auflagefläche sogenanntes Spiegelklebeband anbringen. Dieses ist deutlich dicker und stabiler als gewöhnliches doppelseitiges Klebeband und sollte das Gerät zuverlässig an seinem Platz halten.
Wandhalterung passt
Das Gerät ist heute angekommen.
Nach dem Auspacken habe ich direkt einen kurzen Funktionstest durchgeführt – alles funktioniert wie erwartet.

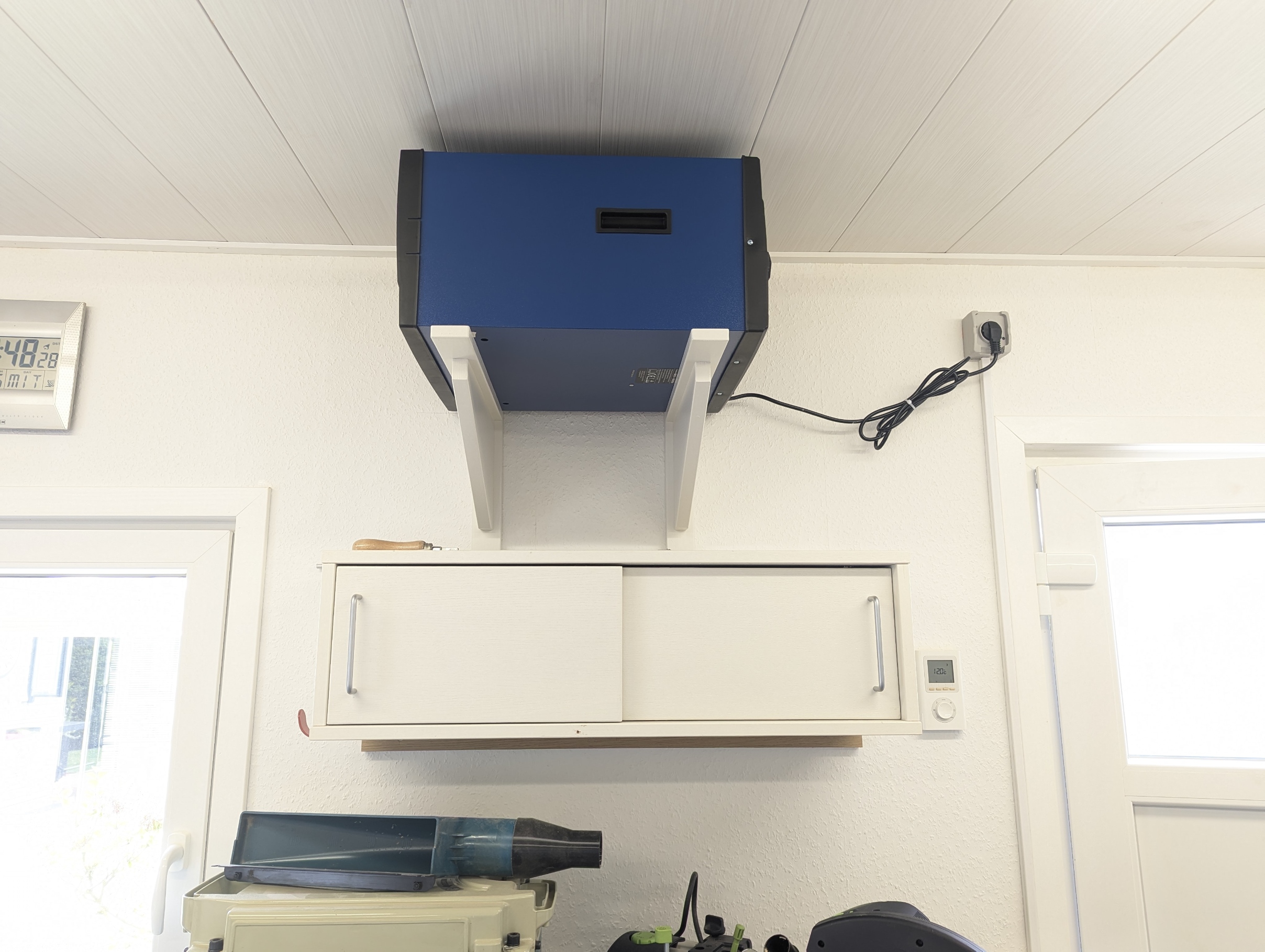

Anschließend habe ich die Wandhalterung montiert und sicher verschraubt. Da der Luftreiniger selbst nur etwa 8 kg wiegt, ließ sich das Gerät problemlos auf der Halterung befestigen.
Mit der aktuellen Lösung der Stromversorgung bin ich allerdings noch nicht ganz zufrieden. Das sichtbare Elektrokabel wirkt optisch nicht besonders sauber. Ich würde die Leitung gerne kürzen und zusätzlich in einem Kabelkanal verlegen.
Solange jedoch noch Garantie auf den Luftreiniger besteht, werde ich daran nichts verändern.
große Erwartungshaltung
Nachdem ich bislang auch ohne Luftreiniger gut zurechtgekommen bin, erwarte ich nun natürlich eine deutliche Verbesserung der Luftqualität – so, wie es von vielen Holzwerkern immer wieder beschrieben und propagiert wird.
Allerdings haben sich manche vermeintlichen „Wundermittel“ in der Vergangenheit letztlich eher als heiße Luft erwiesen.
Trotzdem hoffe ich, mit diesem Luftreiniger künftig eine spürbar sauberere Werkstatt und weniger schwebenden Feinstaub zu haben.
noch ein Goodie zum Download
Jeder kennt das: Irgendwo in der Werkstatt liegt ein gesuchtes Teil – nur wo genau?
So würde es vermutlich auch früher oder später mit der Fernbedienung des Luftreinigers enden.

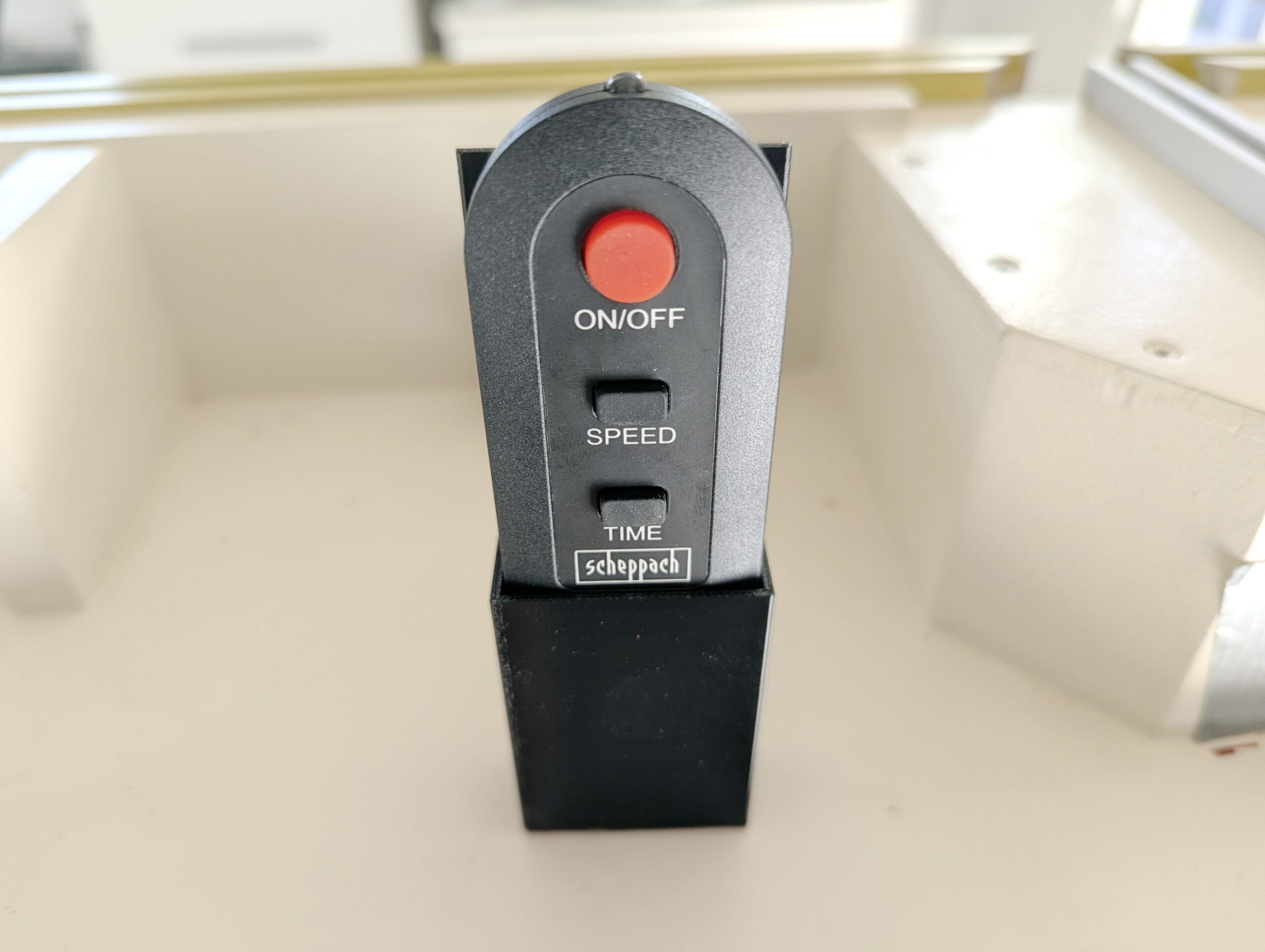

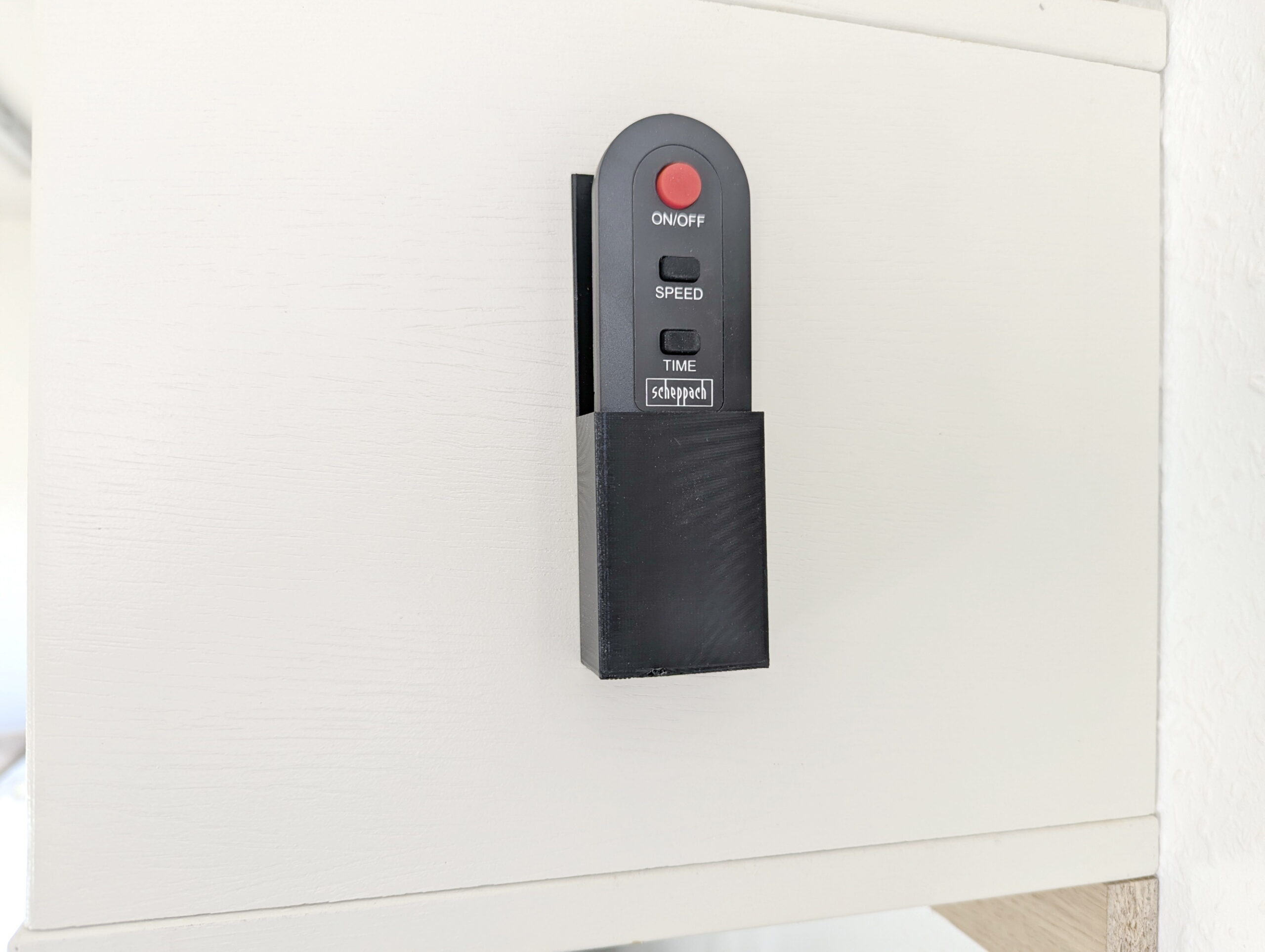

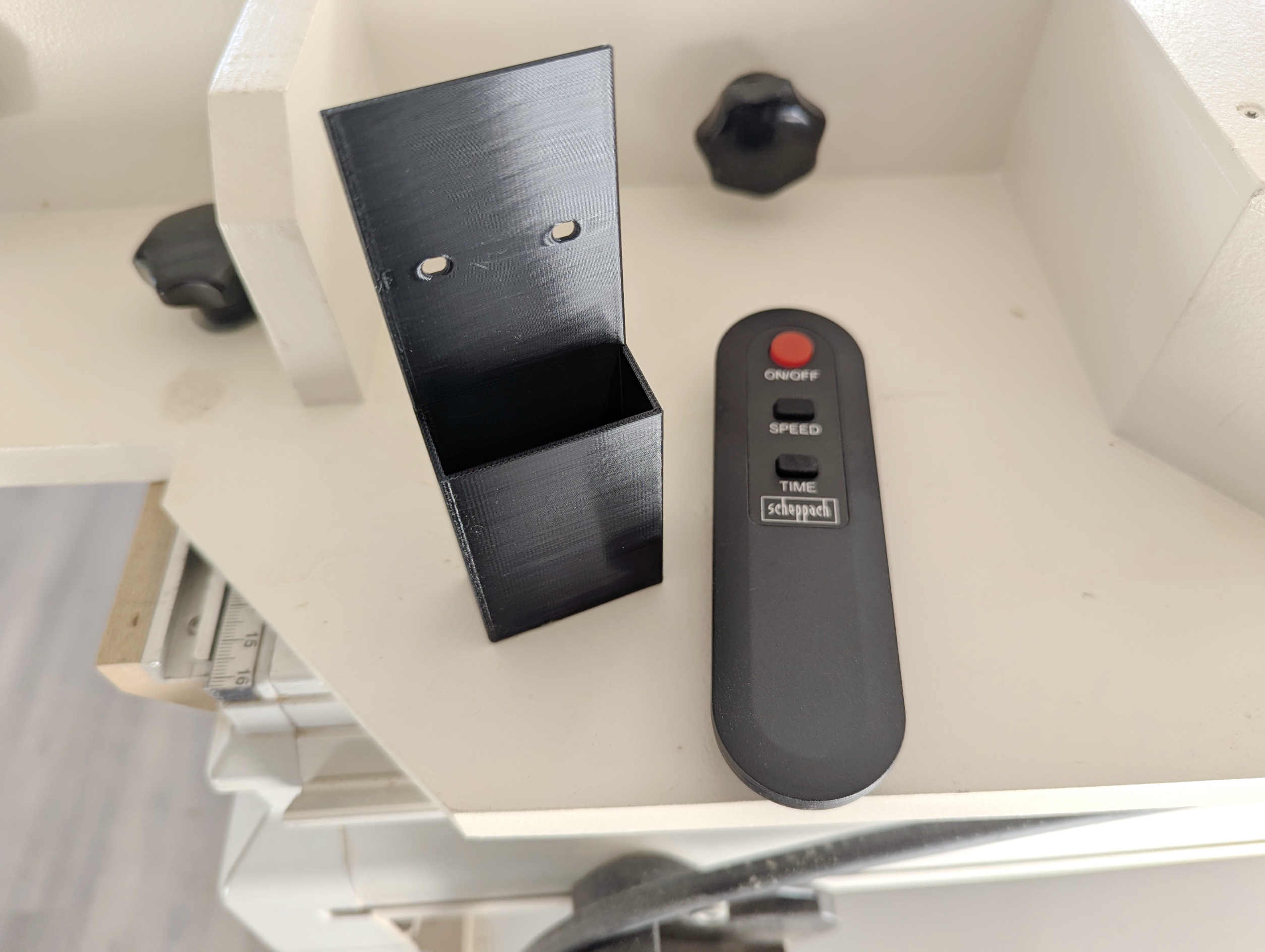

Deshalb habe ich kurzerhand in SketchUp einen passenden Halter für den 3D-Druck konstruiert und direkt ausgedruckt.
Die Passung ist genau richtig geworden: Die Fernbedienung lässt sich leicht entnehmen, sitzt aber dennoch sicher und ohne zu wackeln in der Halterung.
Die STL-Datei hänge ich selbstverständlich mit an.
