Schablonen für Oberfräse selber machen – Schritt-für-Schritt Anleitung
Konstruktive Holzverbindungen sind nicht nur stabil, sondern oft auch sehr dekorativ. Viele dieser Verbindungen lassen sich sicher auf der Kappsäge oder Tischsäge herstellen.
Auch mit Handsägen wie einer Japansäge oder einer Gestellsäge lassen sich solche Holzverbindungen erzeugen. Sehr bekannt und beliebt ist zudem der Einsatz eines Zinkenfräsgeräts. Allerdings ist diese Variante nicht besonders günstig und das Gerät selbst eher unflexibel.
Eine schönere und einfachere Methode besteht darin, die Ausklinkungen mit einer Oberfräse herzustellen. Das ist unkompliziert und präzise.
Schablonen für Oberfräse selber machen – Schritt-für-Schritt Anleitung
Konstruktive Holzverbindungen sind nicht nur stabil, sondern oft auch sehr dekorativ. Viele dieser Verbindungen lassen sich sicher auf der Kappsäge oder Tischsäge herstellen.
Auch mit Handsägen wie einer Japansäge oder einer Gestellsäge lassen sich solche Holzverbindungen erzeugen. Sehr bekannt und beliebt ist zudem der Einsatz eines Zinkenfräsgeräts. Allerdings ist diese Variante nicht besonders günstig und das Gerät selbst eher unflexibel.
Eine schönere und einfachere Methode besteht darin, die Ausklinkungen mit einer Oberfräse herzustellen. Das ist unkompliziert und präzise.
Hier beschreibe ich den Schablonenbau für die DEWALT D26204K. Für den Schablonenbau habe ich die eckige Fräsplatte gegen die runde Platte mit einem Durchmesser von 115 mm getauscht. Offenbar ist diese Zusatzplatte aktuell nicht mehr im Lieferumfang enthalten.
Sicher kann man jede Art von Frässchablonen kaufe. Doch die meisten Schablonen sind entweder nur eingeschränkt nutzbar oder sind ganz einfach für ein präzises Arbeiten unbrauchbar. Hierzu habe ich einen Beitrag über die KREG® Frässchablone zur Eckengestaltung geschrieben. Diese Schablonen waren für mich nur verbranntes Geld.
90 Grad und 45 Grad
diese 2 sehr einfach zu bauende Frässchablonen sind speziell für meine aktuelle Oberfräse ausgelegt.
Die einzigen Maße, die für andere Oberfräsen variieren sind die Maße für das Bohrloch zum Eintauchen der Oberfräse.
Da die Öffnung nach vorn gleich mit der Oberfräse und dem gewünschten Fräserdurchmesser gefräst wird, ergibt sich das Maß für die Breite von selbst.
MDF als Grundmaterial
MDF ist für solche Zwecke meist die erste Wahl. Preisgünstig und leicht zu verarbeiten.
Mit der Tauchsäge habe ich das zu breite Stück MDF aufgetrennt und anschließend auf der Kappsäge abgelängt.
Die nötigen Bohrungen habe ich bereits vor dem Verleimen angezeichnet. Hier habe ich zum ersten Mal den neuen Leimpinsel im Einsatz. Für Euro 1,12 !! bei Temu. Lässt sich immer reinigen. Auch ausgehärtet.
Bohren von MDF
Ein ausrissfreies Bohren von MDF funktioniert nur mit scharfen Werkzeugen und einer rundlaufstabiler Maschine. Und...MDF macht richtig Dreck beim Bohren!

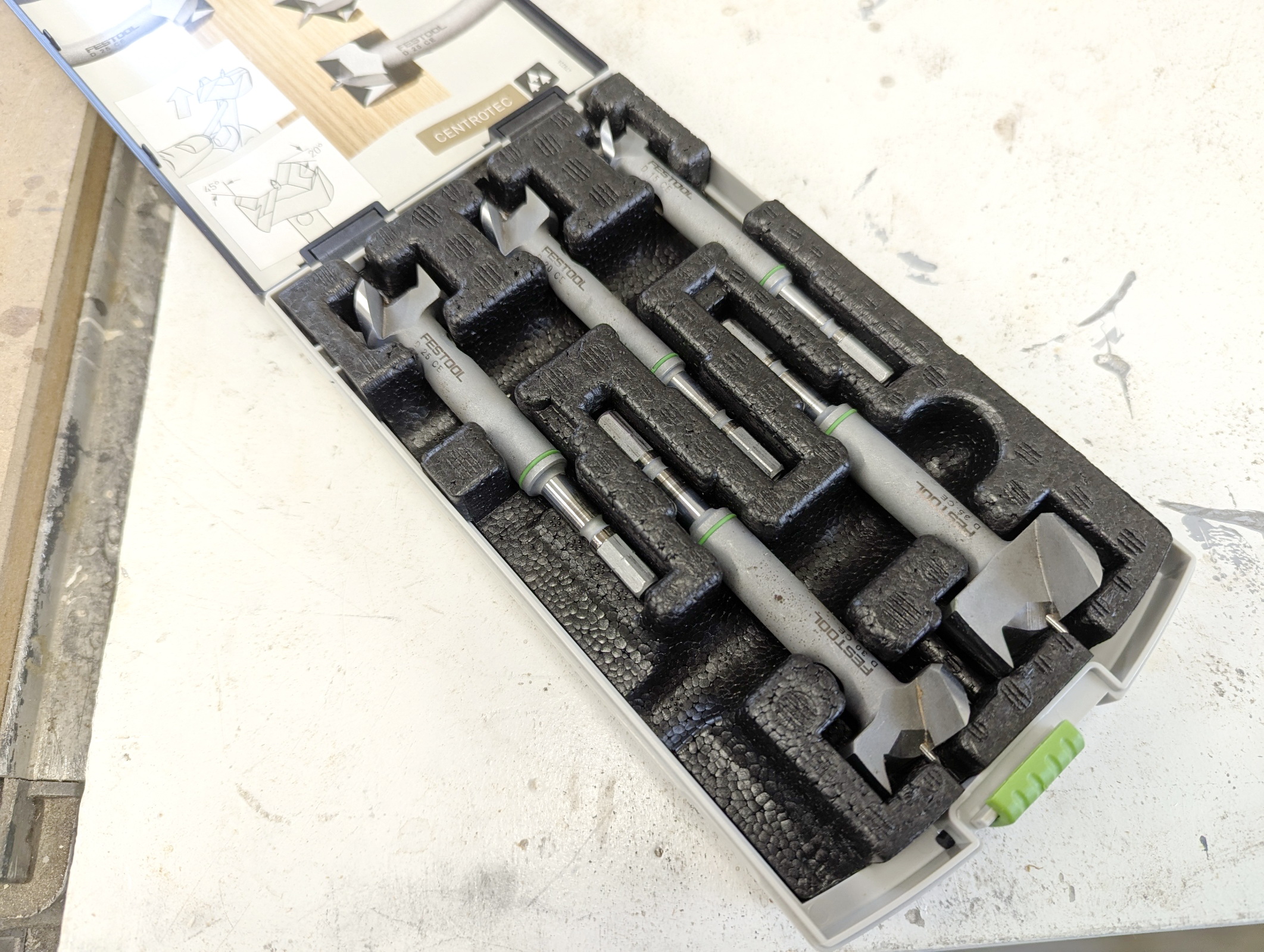

Vor einigen Jahren hatte ich mir den Forstnerbohrersatz von Festool gekauft. Vorher musste ich billige Bohrer nach kurzem Gebrauch wegwerfen. Dieser Satz allerdings ist wirklich gut und die Bohrer können immer wieder verlustfrei geschärft werden.
"Einfräsen" der Schablone
MDF ist für solche Zwecke meist die erste Wahl. Preisgünstig und leicht zu verarbeiten. Nur der Stau ist ätzend.
Mit der Tauchsäge habe ich das zu breite Stück MDF aufgetrennt und anschließend auf der Kappsäge abgelängt. Die nötigen Bohrungen habe ich bereits vor dem Verleimen angezeichnet.

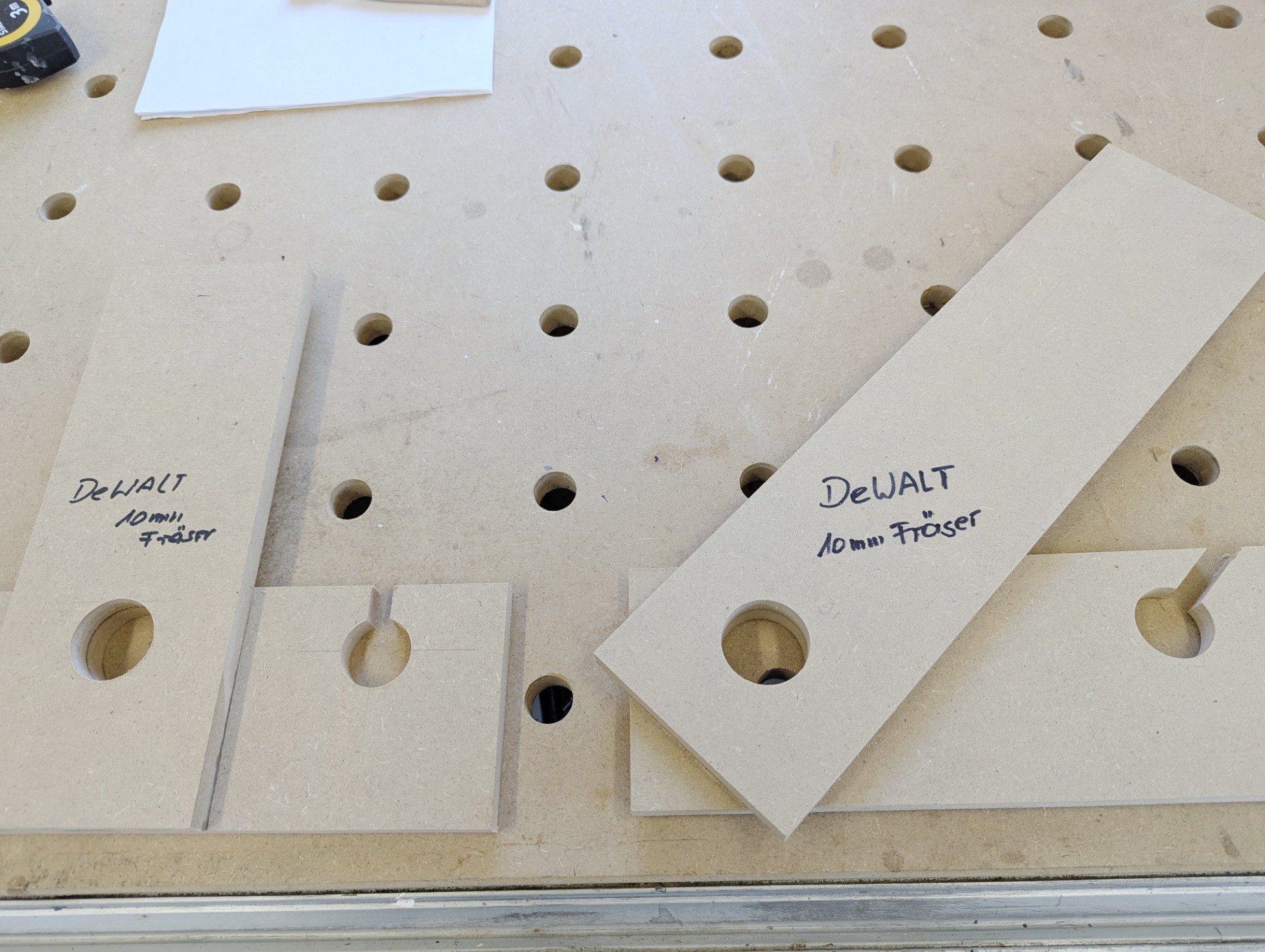

Schablonen einsatzbereit
So viel Arbeit war es ja gar nicht.
Nur muss man auch die Lust dazu haben.
Doch jetzt sind die Schablonen fertig und ich kann mich anderen Aufgaben widmen.
45 Grad Schablone

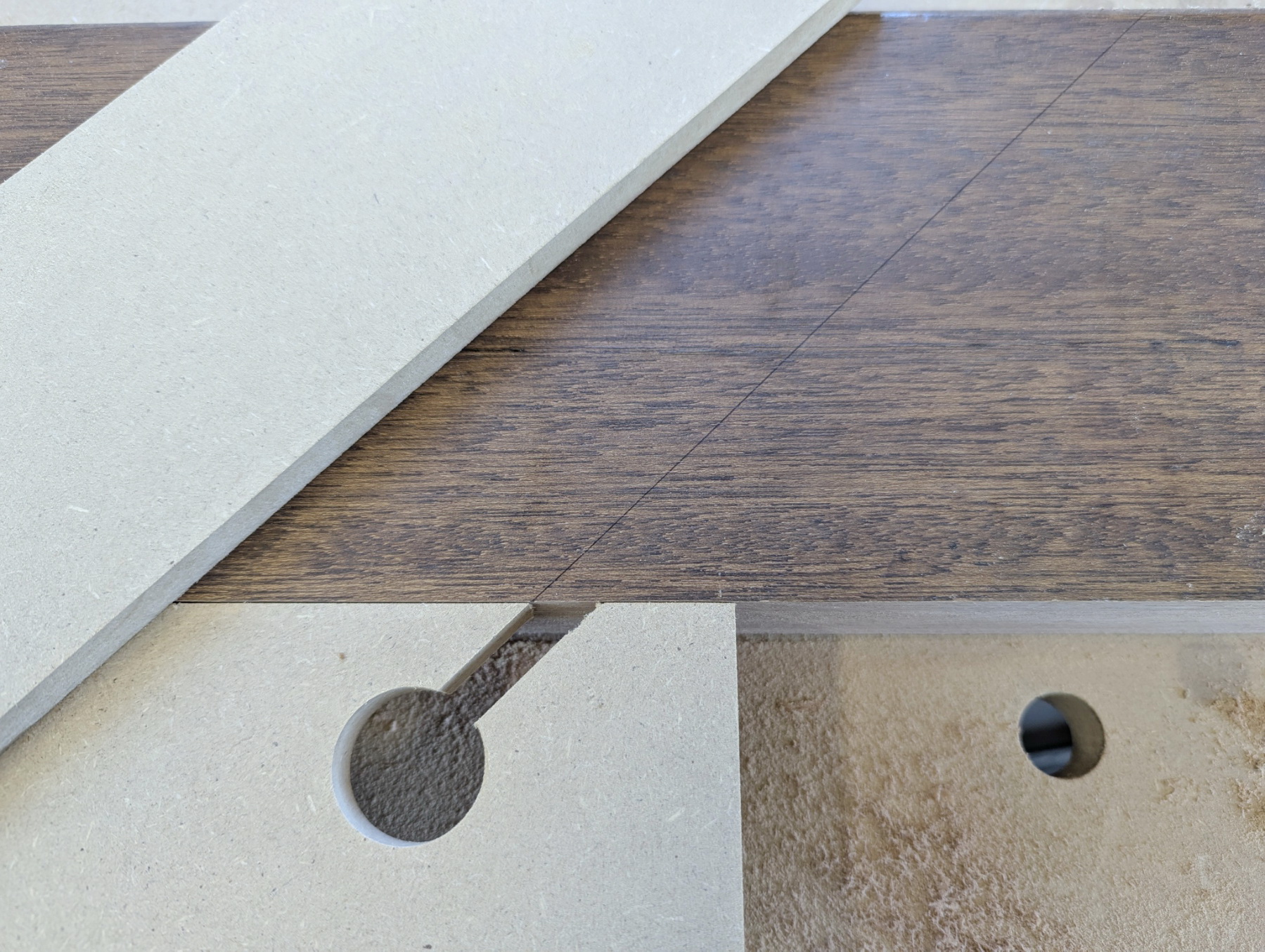

Um eine ein wirklich passende 45 Grad-Nut ins Holz zu fräsen, wird die Schablone mit einem der Ränder des Weges vom Fräser genau an die gezeichnete Linie ausgerichtet. So kann man sicher sein, das der Fräser genau an der Linie vorbeifährt. Ein Ausklinken für eine Holzverbindung ist somit schnell erledigt.
Das gleiche Prinzip gilt natürlich auch für die 90-Grad Schablobe.
