die Mär der unverwüstlichen Lärche

die Mär der unverwüstlichen Lärche

die Mär der unverwüstlichen Lärche

Liest man die Baumarkt-Prospekte oder sieht die Angebote dort, wird sofort auf besonderes oder besonders behandeltes Holz aufmerksam gemacht.
Bspw. „sibirische Lärche“ oder „nordische Fichte“ Auch „Kesseldruck-imprägnierte Fichte“. Und ja, früher habe ich an diese „Qualitätsmerkmale“ geglaubt und auch freiwillig mehr Geld dafür bezahlt.
Aber, es stimmt einfach nicht.
Sicher, Lärche hält etwas länger als Fichte. Doch nur unwesentlich.
Jedes in die Erde gestecktes Holz wird faulen und letztendlich brechen.
Jetzt habe ich den Salat. 125er Lärchebalken hatte ich als Zaunpfosten gewählt und diese auch 1 Meter tief in der Erde zementiert.
Jetzt habe ich den Zaun aufbereitet und konnte so die Schadstellen beurteilen.
Neue Pfosten müssen her.

Kambala-Pfosten

Der Zaun selbst ist komplett aus Kambala-Holz. Oder auch Iroko genannt.
Da das Holz sehr dauerhaft ist, kann es sehr gut auch außen eingesetzt werden.
Nur gab es keine Kambala-Balken; nur Planken, 63mm stark. Außerdem sägefallend. Habe ich gekauft. Ein gut befreundeter Schreiner mit Werkstatt hat die Teile abgerichtet, gehobelt und verleimt. Nun waren diese exakt 120 x 120 mm mit ausreichender Länge.
Diese sollen mit H-Ankern in den Boden. Nachteil: man sieht den H-Anker, wenn er auf der Kopfseite ist. Seitlich passt er aber auch nicht, da die Zaunelemente sehr eng am Pfosten verschraubt sind.
So habe ich H-Anker mit einer Weite vom 101 mm gekauft. Wie passen die denn? Gar nicht. Die Pfosten müssen gefräst werden um den H-Anker zu verstecken.

Der H-Anker passt. Auch die flachen Pfostenschrauben werden kaum sichtbar sein..
Realisiert habe ich die Fräsungen mit der Festool-Frässchablone MFS 400. Würde ich heute wieder kaufen. Auch wenn diese ausgesprochen teuer ist.

Muster fräsen

Die aktuellen Pfosten hatte ich damals mit Fräsungen verziert.
Die Kanten gefast und die sichtbaren Flächen mit einem Rundfräser Rillen eingefahren.
Auch die neuen Pfosten sollen so aussehen.
Eigentlich ganz einfach, wenn man die mittlere Rille richtig trifft.
Hier habe ich genau gemessen und die Fräse gut ausgerichtet.

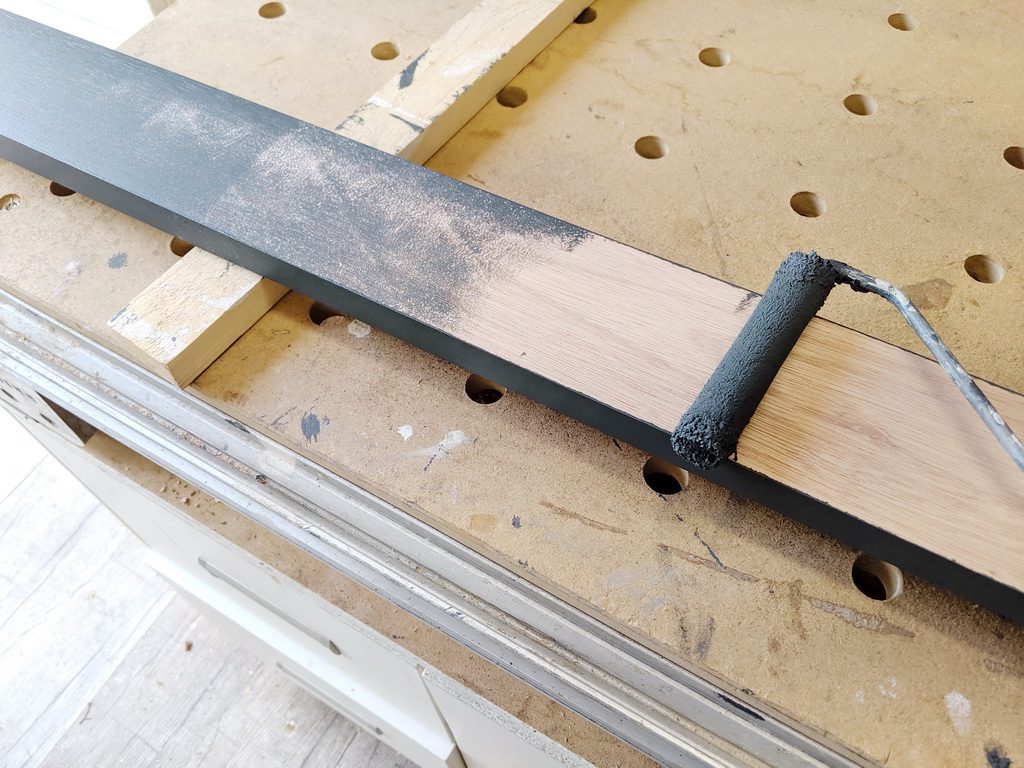

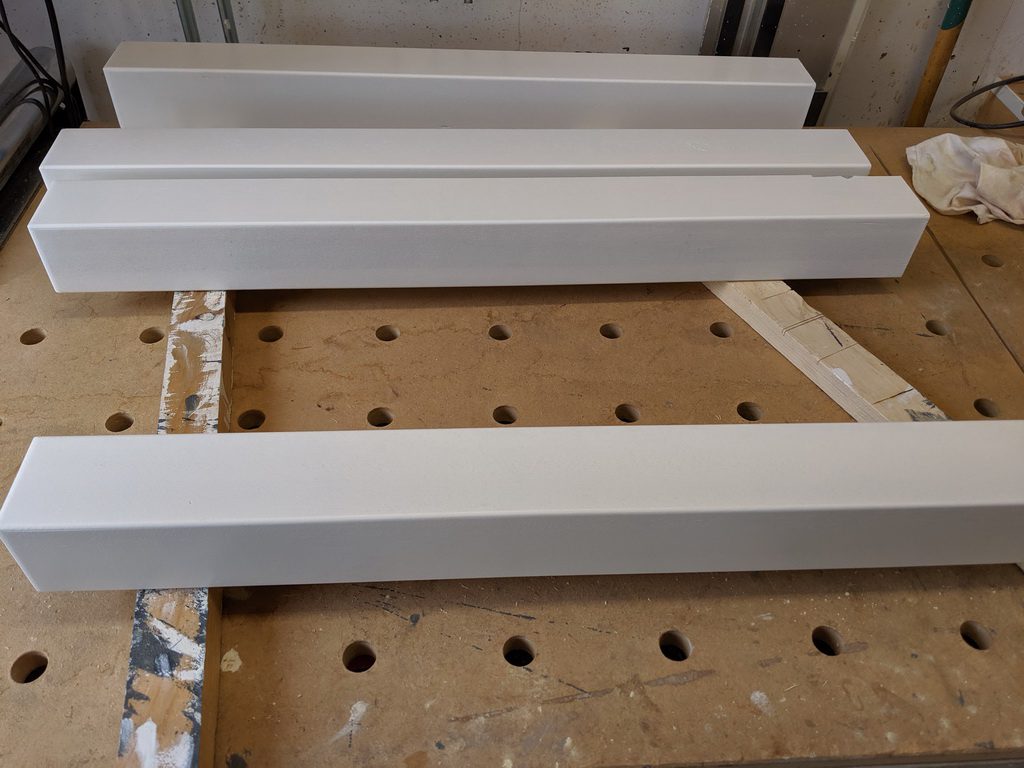

Pfosten lackieren

Damit habe ich große Erfahrungen machen können. Leider über die Jahre nur Schlechte.
Anfangs hatte ich die sogenannten „3 in 1“-Lacke verarbeitet. Auch ich bin wie tausende Andere auf diese Aussage reingefallen. 3 in 1 soll heißen: Grundierung, Zwischenanstrich und Endanstrich in einem Arbeitsgang.
Absoluter Blödsinn!!! Wie soll das funktionieren?
Heute, nach vielen Enttäuschungen und hunderte von Euro „Lehrgeld“, mache ich das Ganze nach „Malerart“.

Zuerst eine vernünftige Grundierung für den Außeneinsatz. Die erste Grundierung trocknen lassen und das Werkstück mit dem Schleifklotz (220er) schleifen. Damit habe ich eine glatte und grundierte Oberfläche für den Zwischenanstrich.
Dann die 2. Grundierung, mit anschließendem Zwischenschliff.

Grundierung

Für die Grundierung nehme ich Qualitätslack von Wilckens. Damit habe ich bisher die besten Erfahrungen gemacht.
Damit schlägt die Farbe von Hölzern auf Dauer nicht durch. Hierbei immer zweimal grundieren. Mit jeweiligem Zwischenschliff.

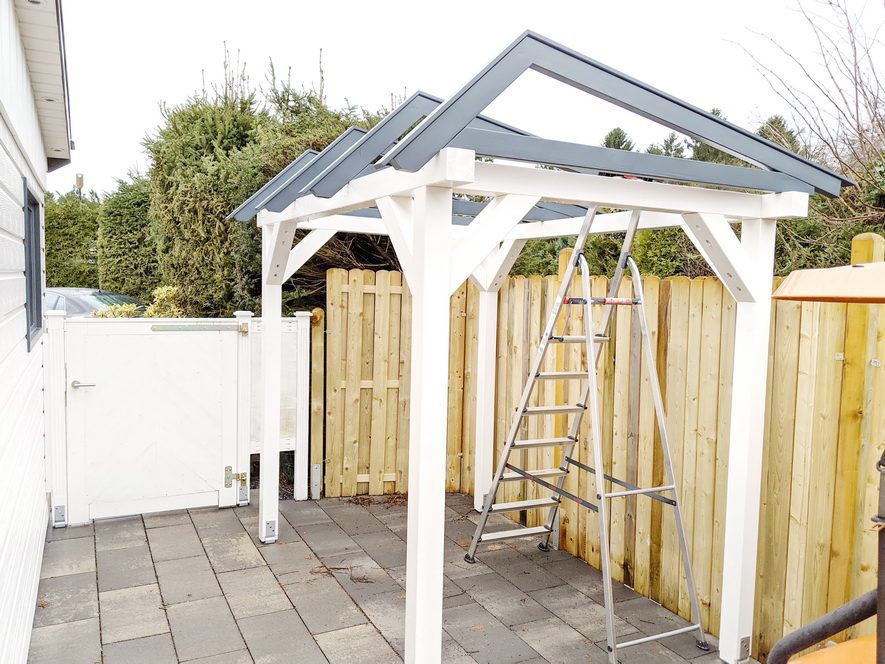

Den BBQ-Vorbau hatte ich nicht grundiert.
Heute schlagen die Farbflecken der Fichte durch. Könnte mich selbst in den Hintern beißen..
Jetzt kann ich die Arbeiten an fertigen Vorbau durchführen. 3-fache Arbeit.

Fenster- und Türenlack

Für den Anstrich außen nehme ich keinen Buntlack mehr sondern Fenster- und Türenlack vom Markenhersteller.
Zunächst von Wilckens. Weiß. Leider nicht in anderen Farben zu kaufen.
Also, dachte ich, mische ich die Farbe selbst.
Im Netzt bestellte ich Farbpigmente zum Mischen. ABER…dadurch verdünne ich den eigentlichen Lack und verliere die guten Eigenschaften des Lackes.
Unser Fensterbauer Schoofs in Goch verkauft Fensterfarbe im gewünschten Farbton. Er mischt die Farbe selbst mit dem Basislack. Wird also nicht verdünnt mit weiteren Pigmenten. Grundsätzlich erhalte ich alle RAL-Farbtöne dort.
Schoofs hat vor 14 Jahren alle unsere Fenster durch Meranti-Fenster ersetzt. Diese sehen noch aus wie neu! Dieser Lack ist nicht billig, doch das Ergebnis macht sich mehr als bezahlt.

Da die Zaunsegmente eng am Pfosten anliegen, mit wenigen Millimetern Abstand zum Zaunpfosten, muss der H-Anker samt Pfostenschraube innerhalb des Maßes der Zaunpfosten abschließen.
Das habe ich erreicht, wie man gut sehen kann.
Man sieht auch, dass ich auch die H-Anker lackiert habe.
Nicht nur lackiert; zuerst habe ich die H-Anker peinlich gesäubert und dann „verzinkt“ mit Zink-Spray von Würth. Schweineteuer…kaufe ich dort nicht mehr. Andere Sprays sind auch gut. Auf den Zink-Inhalt der Dose kommt es an.
Nach dem „verzinken“ habe ich die H-Anker grundiert und auch zweimal mit der gleichen Farbe wie bei den Pfosten, lackiert.

Den H-Anker habe ich gleich an die Pfosten montiert um den Einbau zu vereinfachen.
Alter Pfosten raus, neuer Pfosten rein und gleich mit dem ausgerichteten Zaunfeld verschrauben. So steht er gerade und senkrecht.

neuen Gartenschuppen bauen – 2

neuen Gartenschuppen bauen – 2

Nagler

neuen Gartenschuppen bauen – 2

Der neue Druckluftnagler ist heute angekommen. Dieser ist von der Firma JWS. Kannte ich vorher auch nicht. Doch bei der Suche im Netz nach einem geeigneten Druckluftnagler war dieser der Preisgünstigste. Die Bewertung war auch gut und so habe ich diesen bestellt. Der Nagler bedient Nägel bis 100 mm Länge. Wie sich der große Preisunterschied zu bspw. Prebena erklären lässt, weiß ich nicht. Natürlich habe ich gleich auch passende Nägel mitbestellt. 100er.
Für den Nagler habe ich Euro 169,90 bezahlt und für 2000 Nägel 100mm lang Euro 44,90.
Gut, Schrauben wären sicher billiger gewesen, doch so habe ich das Vorbohren gespart und die Zeit für´s Schrauben.

Teststück

Auf den Test war ich gespannt. Der Nagler wiegt über 4 kg. Ungewohnt in der Hand. Also habe ich 2 Reststücke genommen und diese vernagelt. Absolut Spitze! Die Nägel waren etwas zu tief eingedrungen. Bedienungsanleitung lesen macht immer Sinn. Vorher.
Den Nagler kann man bequem in vielen wichtigen Konfigurationsteilen einstellen. Jetzt habe ich genau das Richtige.

Zusammenbau

Chaletbauer haben riesige Flächen um solche Rahmenteile zusammen zu setzen. Rechtwinklig. Diese Möglichkeit habe ich nicht. Auf dem Rasen vielleicht, doch das ist keine gerade Fläche. So habe ich improvisieren müssen und habe den Zusammenbau auf meinem gebauten Werktisch verwirklicht. Nicht bequem, aber effektiv. Und ja, die Teile hatte ich gut zugeschnitten dank der Unterstützung von Sketchup.

Eingang

Die Eingangsseite mit der Tür und dem Fenster ist etwas knifflig aufgrund des fehlenden Platzes für den Zusammenbau. Die Ständer für die Tür und die Unterseite des Fensters habe ich bereits gedoppelt. Zusammengeschraubt am Rand, da ja die Teile noch eingebaut werden müssen und so der Sitz der Schrauben nicht stört.
Das Plaster muss noch gerichtet werden und so warte ich noch auf die Pflasterer. Ich kann und will diese Arbeiten nicht machen. Der Boden muss eben und waagerecht sein.

Schuppen

Das ist das letzte Bild vom alten Schuppen. Da bin ich nicht traurig, denn so gut er von aussen aussieht, so schlecht ist er innen gebaut. Volliger Murks. Hat aber über Jahre gehalten.
Selbst die Türen aus 3-Schicht-Platten waren noch gut in Schuss.

Stellplatz

Bis auf diesen Rest habe ich den Schuppen bereits entfernt. Der hintere Teil ist noch durch Bretter abgesperrt. Unser Hund ist neugierig und könnte sonst abhauen…
Auch das alte Holz ist bereits entsorgt. Selbst die Profilbretter aus Lärche, denn Platz für ein „Holzlager“ habe ich nicht.

Probe 2

Am letzten Samstag waren die Pflasterer da und haben den Boden geebnet. Die Steine (Platten) sind zusammengewürfelt, doch dies ist kein Fehler. Diese Platten wird niemand sehen können. Wichtig ist nur die Stabilität und Ebene. Innerhalb 3 Stunden waren die hinteren hohen Koniferen entfernt und der Boden vorbereitet.

mit OSB3-Platten

Die Unterkonstruktion ist mit Schlagschrauben in den Platten befestigt und die OSB3-Platten sind verlegt.
Die Beschaffung war eine kleine Odysee, denn die Holzpreise sind mittlerweile unberechenbar. Zunächst habe ich die Platten beim Holzhändler bestellt; in der Annahme den alten Preis zu bekommen. Aber nein! Eine 18er Platte, 244 x 122 sollte stolze Euro 57,90 kosten! Im Netz habe ich für weniger als die Hälfte Platten in den Niederlanden kaufen können.
Quadratmeter-Preis beim Holzhändler = Euro 18,50 und in den Niederlanden Euro 8,67 !!

Vorderteil

Natürlich habe ich gleich getestet ob die Rahmenkonstruktion passt.
Ja, ich bin zufrieden.
Nachdem ich den leicht überstehenden Rand der OSB3-Platten mit der Tauchsäge auf Schiene abgetrennt hatte, baute ich die Rahmenteile gleich auf den Boden. Mittels Druckluftnagler.

Schuppen

Der Einbau der Tür war gar nicht so einfach. Eiche hat ein hohes Gewicht. Allein hätte ich das nicht geschafft.
Das Schliessen der Tür ist schon ein großer Moment, denn die Tür „flutscht“ sich toll ins Schloss.

Schuppen

Die Rahmenkonstruktion habe ich mit 9mm OSB 3 verkleidet.

Schuppen

Die Aussenpanele braucht Luft und deshalb müssen Latten in einem Abstand von 40 cm angebracht werden. Dies sind gehobelte Dachlatten.

Schuppen

Nun ging es an die Innenverkleidung. Alle Wände sind mit Mineralwolle 60 mm von innen isoliert. Die Innenwände sind aus 10mm starken Verlegeplatten mit Nut und Feder.

Schuppen

Steckdosen sind „Unterputz“, so auch die Verteilerdose.

Auch die Decke habe ich bereits eingezogen. Hier habe ich 80mm Mineralwolle als Isolierung gewählt, da die Deckenträger 90 mm hoch sind. Die LED-Lampen sind einfach nur gut. Einschalten und das Licht ist da. Keine Starter nötig.

Schuppen

Die Wände habe ich alle lackiert mit Wilckens-Lack. Damit habe ich bisher die besten Erfahrungen machen können.

Schuppen

Nun kommt noch der Boden rein. Laminat von Terhürne.

Schuppen

Die heutige „Klick“-Technik erleichtert das Verlegen ungemein.

Schuppen
Schuppen
Schuppen
Schuppen
Schuppen

Der Rahmen für das Fenster ist aus Lärche. Genau aus den alten Profilbrettern, die am alten Schuppen waren. Aufgetrennt, gehobelt und abgerundet bilden sie ein gutes Bild.

Garage für den Rasenroboter

Garage für den Rasenroboter

Garage Rasenroboter

Garage für den Rasenroboter

Eine Originalgarage aus Kunststoff ohne Seitenschutz kostet schon über Euro 200,00.
Bei diesem Projekt geht es aber weniger um Geld sondern mehr um den Schutz des Rasenroboters und auch den Anblick der Garage. Unterm Strich kostet die selbstgebaute Garage sicher mehr.
Was soll die Garage können?

  • abnehmbares Dach
  • Nässeschutz (Rasenbewässerung)
  • selbstschliessendes Tor aus Acrylglas
  • Beleuchtung innen und außen

Das Haus selbst ist aus einer Fichte-Dreischichtplatte gebaut. Kein Holz für den Außenbereich, doch fachgerecht lackiert hält die Garage einige Jahre.
Das Acrylglas ist 5mm dick und gegossen, nicht gewalzt.

Garage Rasenroboter

Die Garage besteht aus folgenden Komponenten:



  • Rahmen aus Fichte-Dreischichtplatte 22mm
  • Dach aus Fichte-Dreischichtplatte 22mm
  • Tor aus Acrylglas 5mm
  • Gestänge und Lager aus Merantileisten
  • verstellbare Edelstahlfüße
  • Aluminium-Rundstab 8mm Durchmesser als Welle für das Tor
  • Unterlegescheiben Lager
  • Blei und Flachstahl für den Gewichtsausgleich Tor
  • LAD-Beleuchtung mit 6 Leuchten und Solarpad mit Dämmerungsschaltung
Garage Rasenroboter

Seitenwände

Starten wir mit den einfach herzustellenden Teilen, wie die Seitenwände mit Fräsungen und Bohrungen für die Leuchten.
Hierbei müssen die Schlitze gefräst und die Bohrungen für die Beleuchtung gesetzt werden.
Für die Schlitze habe ich die Oberfräse mit Frässchablone benutzt. Das ist recht einfach, wie auch die 30er Bohrungen mit einem guten Forstnerbohrer.
Gleichzeitig habe ich noch an der jeweiligen Innenseite (die Wände sind spiegelgleich) die Nuten für die Zuleitungen für die Lampen gefräst.
Die Kanten der Seitenwände sind auf der Tischsäge auf Gehrung geschnitten.

Garage Rasenroboter

Lamello P-14

Die Verbindungen der Seitenwände mit der Frond-und Hinterwand kann man auf verschiedene Arten herstellen.
Hier habe ich mich für das einfache Lamello P-14 entschieden. Eine „schraubbare“ und lösbare Lamello-Verbindung. Allerdings braucht man hier zweckmäßigerweise die Lamello Zeta P2.

Einfache verleimte Lamelloverbindung funktioniert natürlich auch. Genau wie eine Verschraubung.

Garage Rasenroboter

Rückwand bzw. Vorderwand

Dies beiden sind gleich im groben zuschnit nach Plan.

Auch die Gehrungen für die Verbindung zu den Seitenwänden.

Garage Rasenroboter

Auschnitt Vorderwand

Nach Bauplan wird der Ausschnitt für das Tor genau Rechtwinklig mit der Tauchsäge ausgeschnitten. Hier empfehle ich keine Stückelung der Ober- und Unterseite um Material bzw. Kosten zu sparen. Gleich aus der Platte ist besser.

Garage Rasenroboter

Fräsungen Vorderwand

Das Tor liegt innen eng an der Vorderwand an. Gleichzeitig hat aber das Tor Gewichte aus Flachstahl verschraubt und auch noch die Auslagegewichte in den Rundstäben, die auch mit einer Schraube am Tor befestigt sind.
Die Bohrungen nehmen im geschlossenen Zustand des Tores die Schraubenköpfe auf.
Wie auch die gefrästen Nuten der noch auszutarierenden Gewichte aus Flachstahl.
Die schmale Nut ist wieder für die Zuleitungen der Beleuchtung.

Garage Rasenroboter

Tor aus Acrylglas

Grundsätzlich ist es egal ob man ein Tor aus Sperrholz oder Acrylglas baut. Ich finde Acrylglas schöner und es ist besser in der Halbarkeit.

Acrylglas kann man bequem online bestellen. Es gibt gegossenes und gezogenes Acrylglas. Ich habe gegossenes genommen, da dieses Acrylglas besser in der Verarbeitung ist. Schließlich muss ich fräsen und bohren.

Hie sind die Bohrungen und Fräsungen an den gleichen Stellen wie in der Vorderwand, nur kleiner in der Breite und Durchmesser.
Die Schutzfolie des Acrylglases soltte man solange wie möglich auf der Oberfläche belassen um das Acrylglas nicht zu zerkratzen.

Garage Rasenroboter

Lager für das Tor und Zuhaltung

Für den Drehpunkt des Tores brauchen wir 2 Lager. Diese werden auch aus dem gleichen Acrylglas geschnitten und am Drehpung auf das Tor geklebt.
Als Welle dient die 8mm-Alustange.
Für Acrylglas gibt es speziellen Kleber und den kann ich nur empfehlen.
Nach Zuschnitt der Wellenlager werden diese auf die Alustange geschoben und mit Stange zentriert auf das Tor geklebt. So kann nichst mehr verkanten.

Die Befestigungsösen für die Zuhaltung in Form einer dünnen Schnur (hier kann man Angelschnur oder auch Maurerschnur nehmen) sind in der Höhe der noch einzubauenden Zugfedern am äußeren Rand des Tores zu verkleben.

Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter

erster Test des Tores

Nachdem die Fräsungen und Bohrungen durchgefürt wurden und die Wellenlager rechts und links für die Welle gängig gemacht wurden, sollte sich nun das Tor einfach schwenken lassen. Die Wellenlager an den Seiten dienen gleichzeitig als zusätzliche Verbinder von Seiten- und Front, wie auch als Aufnahme für die Edelstahlfüße.

Garage Rasenroboter

das Gestänge

Das Gestänge habe ich aus Meranti gebaut. Meranti ist relativ einfach zu bearbeiten und sehr stabil auch im kleineren Querschnitt.
Sobald der Roboter einfährt, bewegt er durch seinen eigenen Antrieb das Gestänge und schiebt es nach hinten. Die mit dem Gestänge verbundenen Schnüre ziehen das Tor dann zu. Für die Kompensation der Kräfte und auch Längen sind zwischen Gestänge und Schnur Zugfedern zwischengespannt.
Die äußeren Bohrungen nehmen die Gewindestangen für die Schnursteuerung auf, wobei die Bohrungen im Innenbereich variabel für die Gewindestangen für den Antrieb durch den Rasenroboter aufnehmen.
Die oberen querbohrungen dienen zur Aufnahme der Welle aus 8mm Alustab.
Zum Schutz vor Beschädigungen am Rasenroboter werden die Spitzen der mittleren Gewindestangen mit einem Kunststoffband umwickelt. Ich habe KIP-Band benutzt.

Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter

Beleuchtung

Nein, es braucht keine Beleuchtung. Sieht aber schön aus.
Im Netz konnte ich 6 LED-Einbauleuchten mit Solarpanel erwerben. Mit Dämmerungsschalter.
Die Leuchten haben einen Durchmesser von 30mm und so passen diese exakt in die Bohrungen. Für die Zuleitungen sind bereit Nuten in den Wänden eingefräst.
2 Leuchten jeweils für die Seitenwände, eine innen hinten und eine direkt über dem Tor.
Für die Innen leuchte und auch für die Leuchte über dem Tor müssen Halterungen hergestellt werden.

Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter

Hier habe ich den Rahmen zusammengebaut und die Beleuchtung getestet. Der Rahmen ist mit Lamello P-14 verbunden und lässt sich schnell lösen.
Die Front- und Heckleuchten sind verschraubt.

Garage Rasenroboter

Stangen für den Gewichtsausgleich

Diese Rundhölzer sind an der Spitze mit Blei ummantelt und am Ende mit einer Einschlagmuffe für die Sechkantschraube versehen. Die Stangen werden seitlich am Tor verschraubt. Allerdings reichen die Gewichte dort allein nicht aus um ein „fast“ Gleichgewicht zu erzeugen und deshalb müssen am oberen Rand des Tores noch Flacheisen verschraubt werden.

Für die Muffen ist ein Vorbohren zwingend nötig.

Garage Rasenroboter
Garage Rasenroboter

Auch der Abstand der hinteren Lager für die Steuerung ist variabel. So kann auch ein anderer Rasenroboter mit anderen Maße die Garage steuern.

Die seitlichen Lager sind nachvolgend beschrieben.

Garage Rasenroboter
Garage Rasenroboter
Garage Rasenroboter

Lackierung

Dreischichtplatten sind nicht gerade für den Außenbereich geeignet. Sie verziehen sich auch.

Deshalb muss bei der Vorbereitung für die letzte Lackierung besonders auf flächendeckende Grundierung geachtet werden. KEINE „3 in 1“-Lacke verwenden. Das ist nur Augenwischerei.
Zuerst eine solide Grundierung des Holzes mit einer guten Grundierung. Ich verwende Wilckens Wetterschutzgrundierung. Hier habe ich zweimal grundiert mit Zwischenschliff per Hand.
Dann die erste Schicht mit einer Fenster- und Türenfarbe, die auch im Außenbereich schützt. Hier habe ich 3 x lackiert und keine Pore ausgelassen.

Das Dach hat nur einen anderen Farbton; der Lack ist der gleiche.

Garage Rasenroboter

Fertigstellung

Die Garage ist fertig und funktioniert.

Nicht sofort, doch nach Einstellungen an den Drehpunkt der hinteren Steuerung und Längenanpassungen der Schnüre funktioniert alles.

ERSTE GARAGE OHNE BELEUCHTUNG

Gartenküche erweitern

Gartenküche erweitern

Gartenküche

Gartenküche erweitern

Nachdem ich die Unterschränke für den Grill fertiggestellt habe, werde ich auch den linken Teil der Gartenküche erneuern. Der alte Schrank ist zu schmal und es soll auch eine Kochmöglichkeit geben.

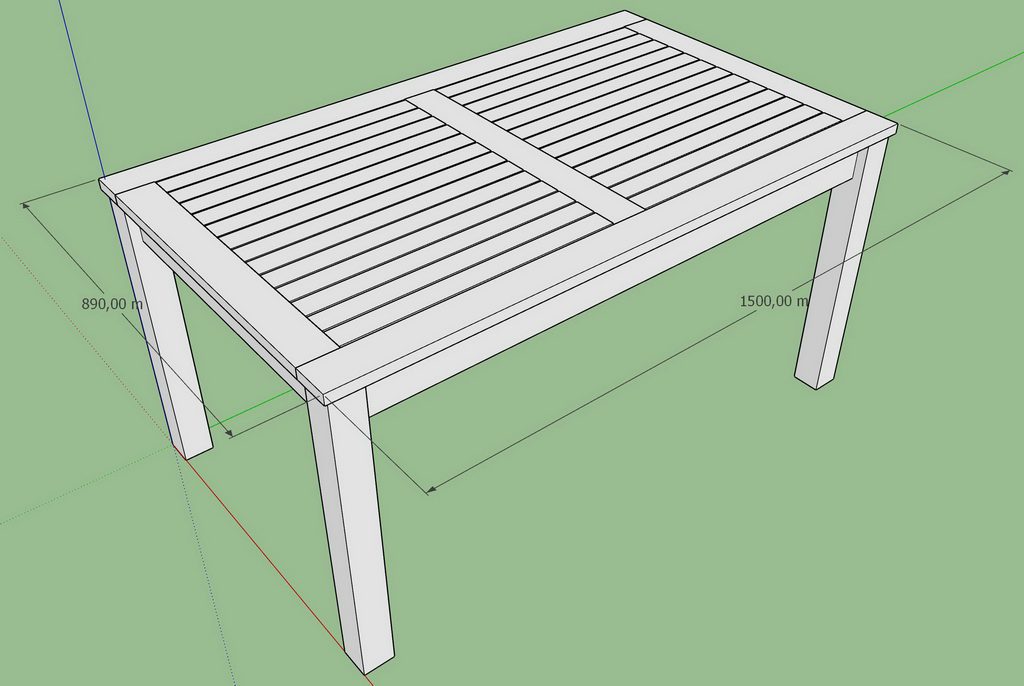

Im Moment entwerfe ich noch in Sketchup. Das ist eine gute Konstruktionssoftware, aber nicht die beste. Deshalb habe ich mich für TrunCAD entschieden, das speziell für den Möbelbau entwickelt wurde. Zugegeben, es ist etwas schwer zu verstehen, aber ich möchte die Vorteile der Software nutzen.

Gartenküche

Podest / Sockel

Hierfür habe ich Multiplex, 18 mm gewählt. Diese Platte gibt den 3 Schränken genügend Halt und bleibt formstabil. Auch diese Platte habe ich mit einer ABS-Kante versehen und lackiert. Die Köpfe der Schlossschrauben sind versenkt, damit die Schränke darauf gestellt werden können. Die Rollen sind mit 6mm. Selbstsichernde Muttern. Stufen: ABS-Kante, geschliffen, lackiert, ABS-Kante mit Klinge abgezogen.

Gartenküche

ABS-Kante

Ja, das Kanten ist schon zeitaufwendig. Mit Schubladen und Boden dauert es fast einen Tag. Einen halben Tag macht es Spaß, aber dann nicht mehr. Und dann noch in der Hitze. ABS-Kanten hat mein Holzhändler noch ausreichend auf Lager. Ansonsten kann man auch direkt bei Döllken bestellen.

Gartenküche

Nuten auf der Tischkreissäge

Beim letzten Schrank war ich zu faul das Sägeblatt zu wechseln und habe deshalb Ausrisse an den Teilen gehabt. Diesmal habe ich das Spezialsägeblatt für beschichtete Platten in die Bosch GTS 10 XC eingebaut und hatte als Ergebnis ausrissfreie Nuten. Dabei denke ich noch immer an die Erika 85 Tischkreissäge. Diese hatte ich auch auf Empfehlung eines Tischlermeisters hin gekauft um die Kappsäge zu „sparen“. Völliger Unsinn!! Die Säge ist das Geld nicht wert. Euro 3.500,00 ohne Schiebeschlitten.

Gartenküche

Sägeblattwechsel

Der Wechsel der Sägeblätter in der Bosch GTS 10 XC ist sehr einfach. Wenn ich da an die Erika 85 denke… Da muss man unter den Tisch.

Gartenküche
Gartenküche

Schubladenböden und Rückwände

Ich habe mich bewusst für 5 mm starke Böden/Rückwände entschieden. Der Schrank wird beansprucht werden und ich möchte trotzdem Stabilität erreichen. Außerdem sind dickere Rückwände etwas teurer als dünnere. Das Sägeblatt von AGEFA ist 3,2 mm dick, also dicker als „normale“ Sägeblätter. Dafür läuft es rund und im Vergleich zu den anderen sehr leise.
Wie auf dem Frästisch mit dem 4 mm Nutfräser muss ich 2 Durchgänge machen. Immer erst an einem Probestück testen!

Gartenküche

Schubladen

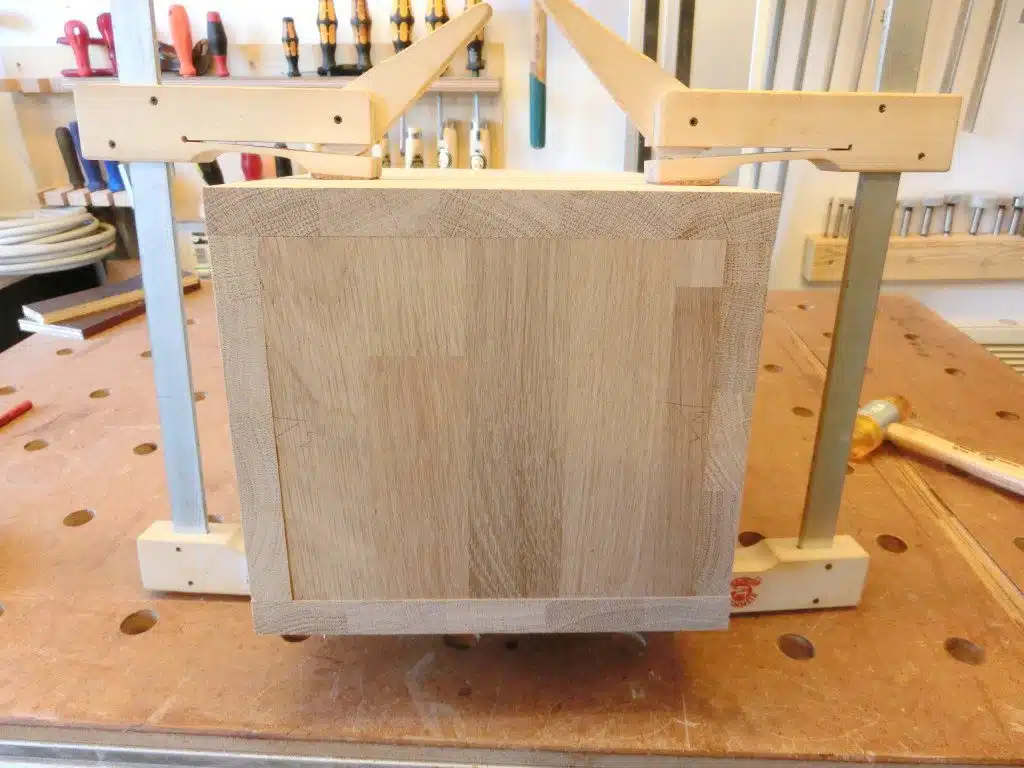

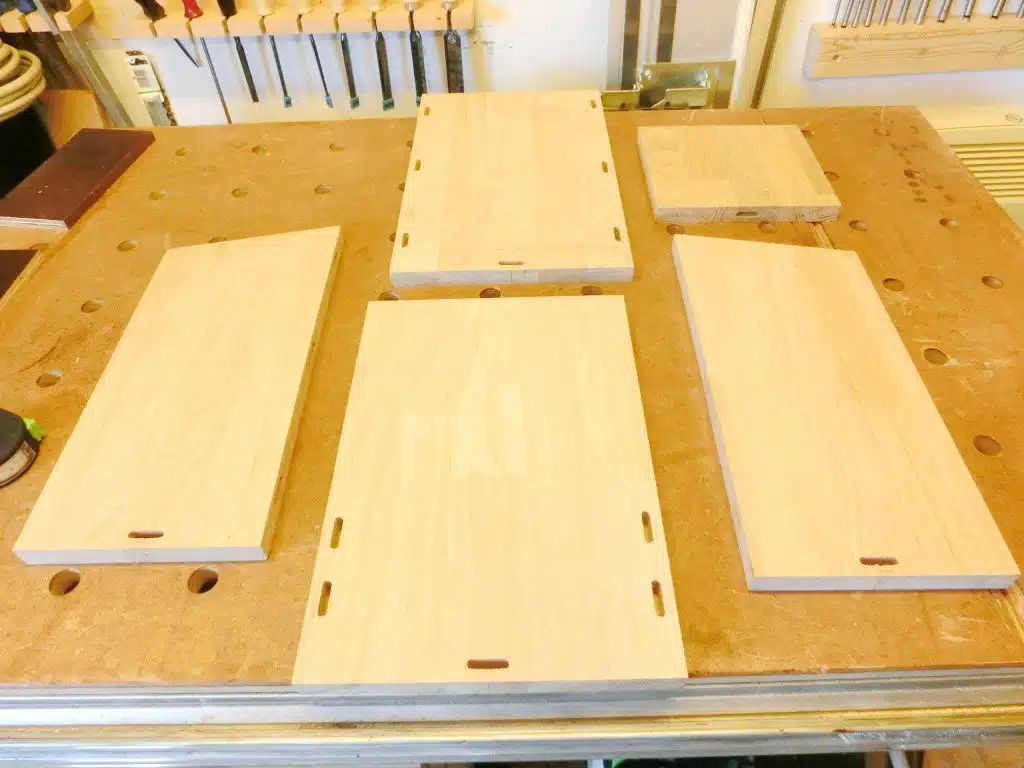

Ich baue die Schubladen mit Einlegeböden. Das spart Zeit und Arbeit. Die Schubladenteile sind aus VP und einseitig mit einer ABS-Kante versehen. Die sichtbaren Seiten natürlich. Die Teile werden mit Lamellos verbunden, 2 an jeder Ecke. Einer hätte vielleicht gereicht, aber ich habe 2 verwendet. Die Holzteile sind geschliffen, aber unbehandelt. So soll es sein. Die Kanten sind nach dem Schleifen noch einmal mit der Ziehklinge abgerundet.

Gartenküche

Schränke verleimen

Die zugeschnittenen und bekanteten Teile passen alle zusammen. Die Verbindungen sind Lamellos. Hier hätte ich vielleicht die Mafell DDF 40 verwenden können, aber im Gegensatz zur Lamello Zeta P2 halte ich nicht viel von der DDF 40. Mit 1.022,00 Euro viel zu teuer und qualitativ weit von der Festool DF 500 und der Lamello Zeta 2 entfernt.
Das Verleimen war einfach. Solange man genügend Zwingen zur Verfügung hat.

Gartenküche

Rohbau

Die Schränke sind jetzt im Rohbau fertig. Der Schrank für das Gaskochfeld von Bosch ist perfekt zugeschnitten. Das Gaskochfeld selbst habe ich schon angepasst und es funktioniert. Das Gaskochfeld ist jetzt nicht das Beste, aber hoffentlich ausreichend für unsere Bedürfnisse. Die Gasflasche, 11 kg, wird genügend Platz unter dem Gaskochfeld haben. Inklusive der notwendigen Entlüftung.

Gartenküche

Stromanschluss

Das Gaskochfeld braucht einen Stromanschluss. Außerdem möchte ich eine Doppelsteckdose in Höhe der Arbeitsplatte anbringen. So erinnerte ich mich an den Außenanschluss meiner alten Gartenbar, den ich noch aufgehoben hatte. Den habe ich eingebaut und innen mit einer Doppelsteckdose verbunden. Natürlich mit einem Kabelkanal gesichert.

Gartenküche

Schubladenbau

Die Rollenauszüge sind da und ich habe sie gleich eingebaut.

Das Prinzip der Rollenauszüge ist alt, aber diese sind die besten unter den Auszügen. Einfach und effizient. Der Einbau ist kinderleicht und ohne Schablone oder Werkzeug möglich. Für diese Rollenauszüge habe ich sage und schreibe 2,40 Euro pro Paar bezahlt! Baugleiche Rollenauszüge von Hettich kosten im günstigsten Fall Euro 11,00.

Gartenküche

Fertig verschraubt

Der Boden läuft sauber, die Schränke sind fertig und ich konnte sie zusammenschrauben. Steht bombenfest.
Die Griffe konnte ich sehr günstig bei ebay ersteigern. Edelstahlgriffe mit einem Lochdurchmesser von 160 mm.
Die Arbeitsplatte ist knapp 40 mm dick, dünner macht bei Einbaugeräten wie dem Gaskochfeld keinen Sinn.

Gartenküche

Die Arbeitsplatte

Die Arbeitsplatte ist eine normale Küchenarbeitsplatte mit einer Stärke von 38 mm und 2 cm länger als der gesamte Schrank. Sie sollte rechts und links mindestens 1 cm überstehen. Die Schnittkanten bekante ich mit grauem ABS. Danach schneide ich den Ausschnitt für die Gaskochmulde aus.
Die Arbeitsplatte habe ich im Baumarkt gekauft, da sie sofort verfügbar war. Beim Holzhändler hätte ich 10 Tage warten müssen. Aber die Platten aus dem Baumarkt sind die billigste Qualität! Und mit 38,00 Euro pro Meter nicht gerade billig. Ich werde nie wieder im Baumarkt kaufen.

Gartenküche

Ausschnitt für Gaskochfeld

Mit der Führungsschiene und der Tauchsäge ist das ein Kinderspiel. Wichtig ist für mich, die Führungsschiene zu klemmen. Wenn sie sich verzieht, würde ich mich sehr ärgern. Aber das war nicht der Fall. Die letzten Eckausschnitte habe ich mit dem FEIN Multifunktionswerkzeug geöffnet.

Gartenküche
Gartenküche

Fertigstellung

Das Gaskochfeld war schnell montiert. Die Schaumstoffdichtung mit den Klammern an der Unterseite des Feldes hält das Gaskochfeld sicher im Ausschnitt. Die Elektrik funktioniert und der Platz für die Gasflasche ist mehr als ausreichend. Auch das Öffnen und Schließen ist sehr komfortabel. Die Schubladen sind bereits gefüllt und laufen einwandfrei. Der Schrank lässt sich auf den Rollen gut bewegen und wird auch von den beiden gebremsten Rollen gut gehalten.
Jetzt kommt noch eine Rückwand an den Unterstand, um den Zaun vor der Hitze zu schützen. Sieht auch besser aus. Morgen hole ich die Dreischichtplatten beim Holzhändler ab…

Gartenküche erweitern
Gartentisch selber bauen

Gartentisch selber bauen

Gartentisch

Gartentisch selber bauen

Zuerst war es nur eine Sitzecke für 2 Personen. Dazu habe ich einen kleinen Tisch gebaut. Mittlerweile sitzen wir sehr oft dort und auch mit mehr als 2 Personen. Mit dem Grill im Rücken… macht es auch Sinn, einen großen Tisch zum Essen zu haben. Also habe ich einen gebaut. Ganz aus Meranti. Meranti ist neben Kambala mein Lieblingsmaterial. Es lässt sich sehr gut bearbeiten. Nicht umsonst nehmen Fensterbauer es auch.
Also ab zum Holzhändler und Meranti kaufen.

Gartentisch selber bauen

Beim Holzhändler wurde ich leider enttäuscht. Nach der Übernahme durch Bauen & Leben wurden einige Holzarten aus dem Sortiment genommen. So leider auch die Meranti-Kanteln, die ich gerne verarbeitet habe. Nur noch 5,90 Meter lange Kanteln. Tja, da musste ich mich durchbeißen ….
Auch die 27 x 190er Balkonbretter gab es nicht mehr. Nur noch 27 x 140er. Also viel Verschnitt. Aber das ist ja nur ein Hobby.
Ich mache immer den Sketchup-Plan. Ohne macht es keinen Sinn anzufangen, Skizzen auf Papier bringen auch nicht viel.

Gartentisch selber bauen

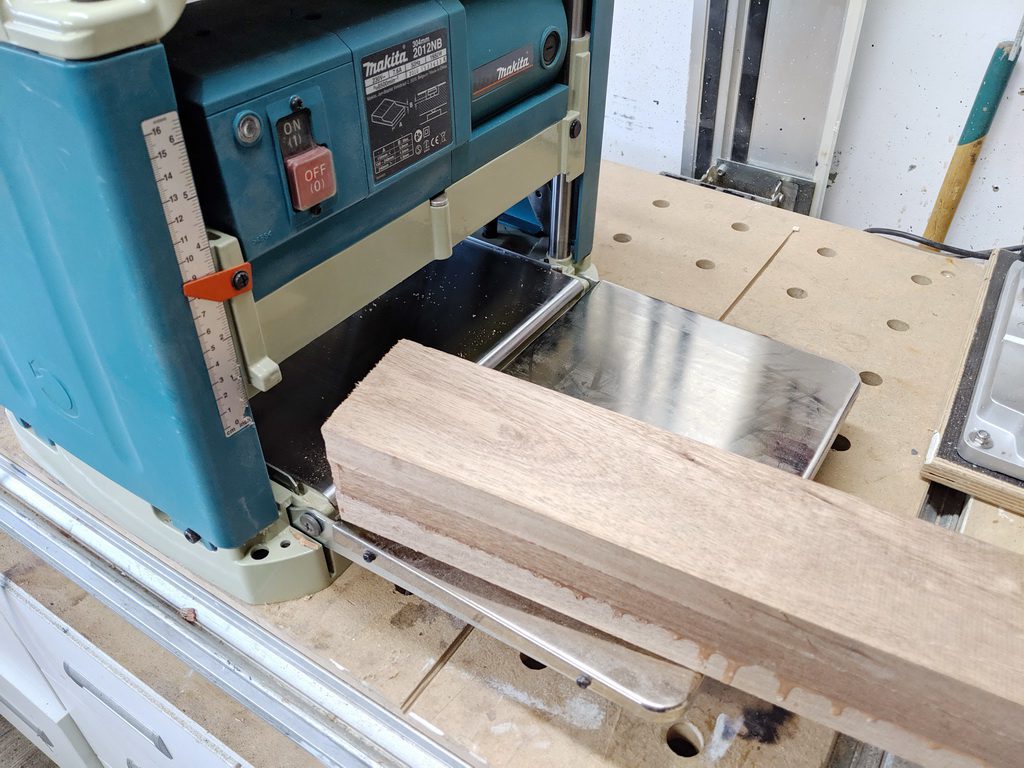

Zuerst baue ich den Rahmen mit den Tischbeinen. Die Kanteln möchte ich quadratisch haben, deshalb habe ich sie auf 71×71 mm gehobelt. Geschliffen werden die Tischbeine erst vor dem Lackieren. Gehobeltes Meranti nimmt den Lack schlecht an. Jedes Holz sollte vor dem Lackieren geschliffen werden. Die Tischbeine werden über Tischbeinzargen mit dem Rahmen verbunden. Dazu muss eine Gewindemuffe direkt senkrecht in eine der Kanten eingebohrt werden. Um mir die Arbeit zu erleichtern, habe ich mir einen Holzständer aus Fichtenholz gebaut. So kann ich jeweils ein Tischbein in der richtigen Position auf dem Bohrständer vorbohren.

Gartentisch selber bauen

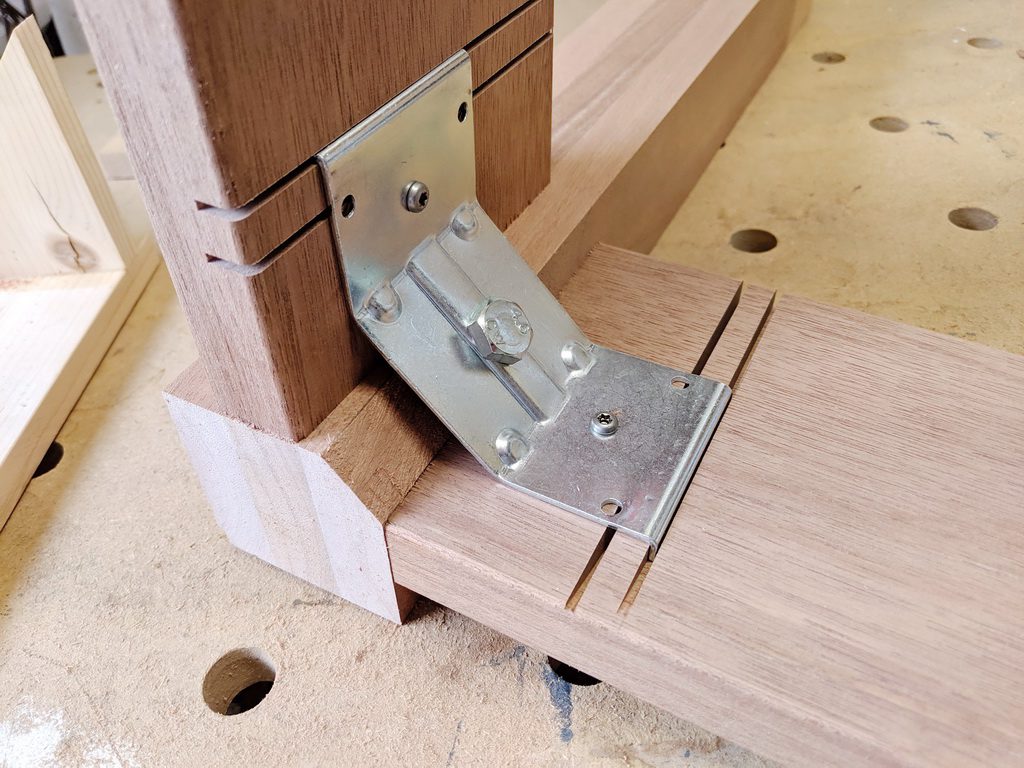

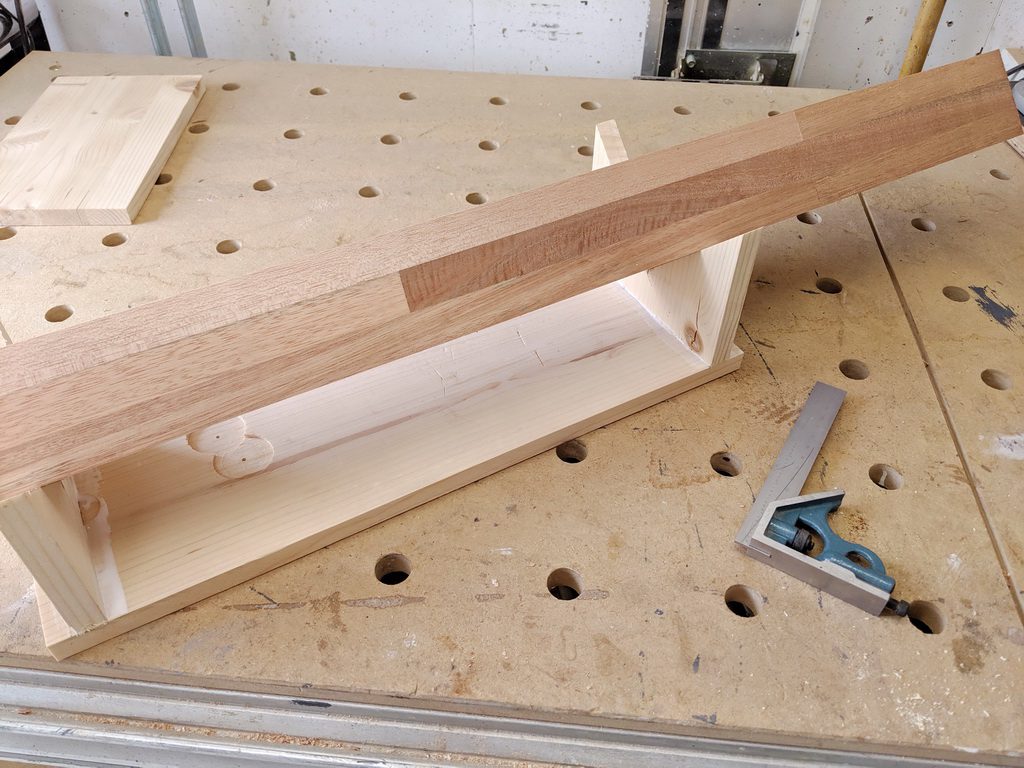

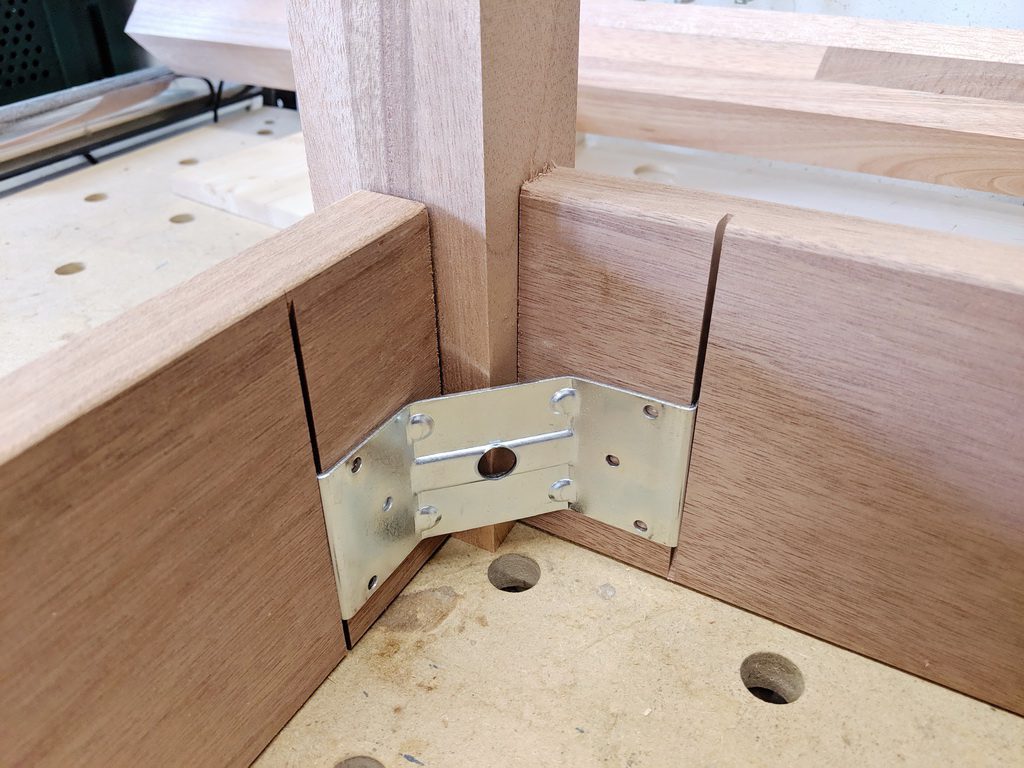

Mit Tischbein-Zargen habe ich noch nie gearbeitet und so habe ich zunächst eine Testkonstruktion gebaut mit abgeschnittenen Teilen. Sonst benutze ich immer Dübel, aber warum soll ich mir das Leben schwer machen. Der Zusammenbau mit den Zargen ist absolut einfach. Hätte ich nicht gedacht. Das Leimen des Rahmens mit Dübeln entfällt; so auch das Anlegen von langen Zwingen. Das schnell gebaute Gestell leistet seine Dienste sehr gut. Die Gewindemuffe war schnell gesetzt und die Zargen in den geschittenen Nuten sitzt fest.

Gartentisch selber bauen
Gartentisch selber bauen
Gartentisch selber bauen

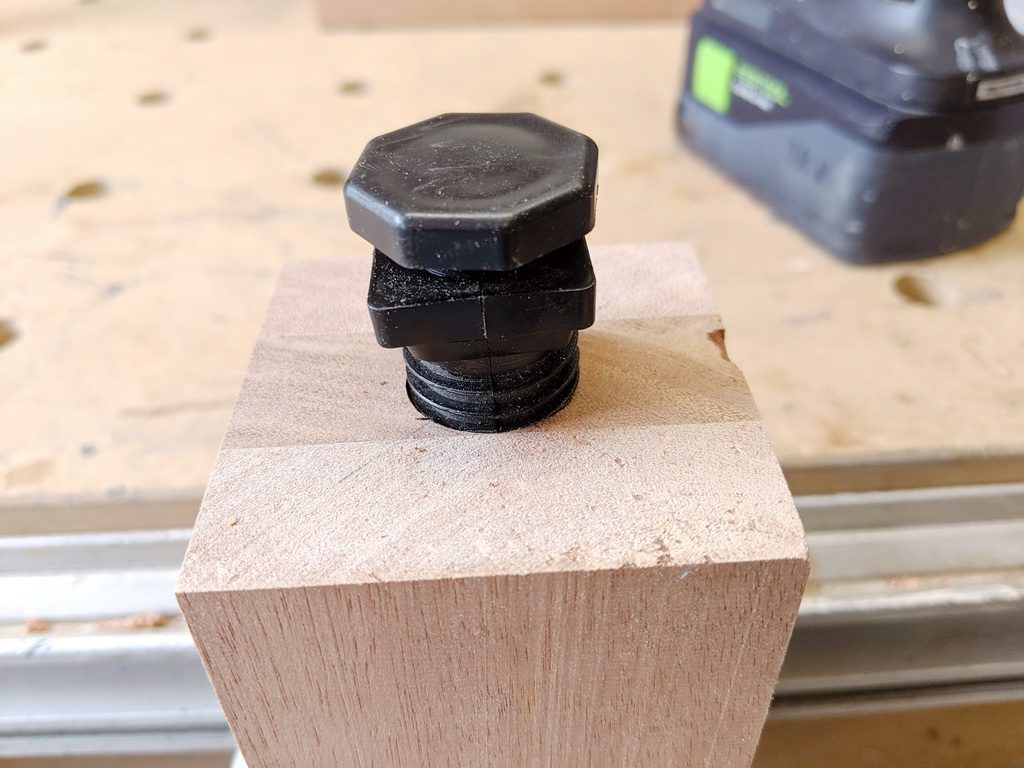

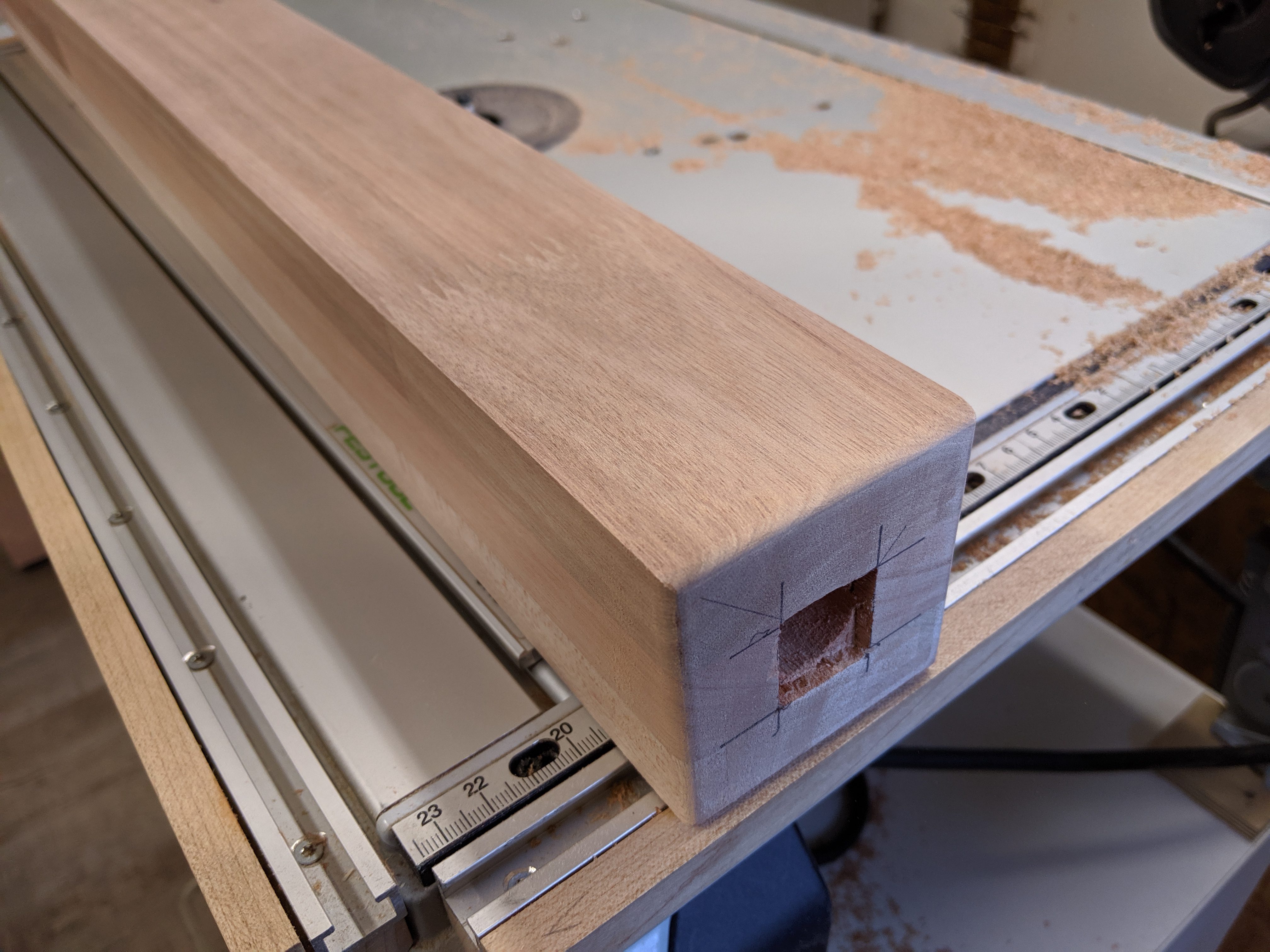

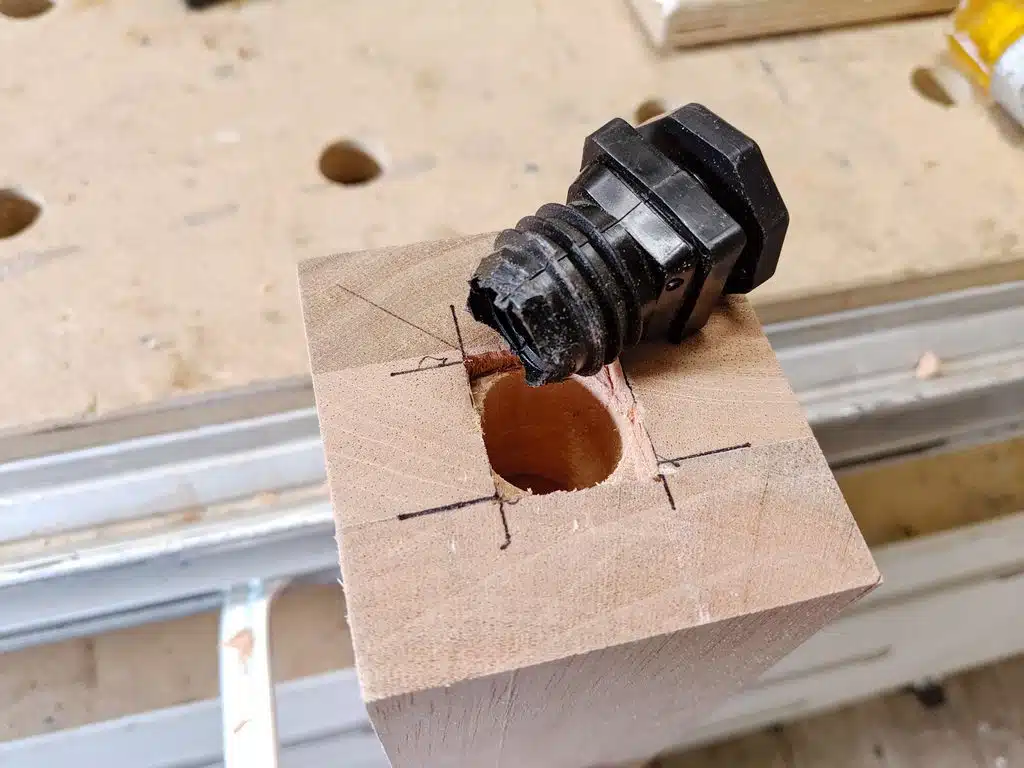

Der Tisch muss höhenverstellbar sein. Dazu habe ich vom Holzhändler 4 Tischbeinversteller bekommen, die eigentlich für ein Vierkantrohr gedacht sind. Ich kann sie aber aufbohren. Die Bohrung muss einen Durchmesser von 22 mm haben. Nach einigem Suchen habe ich einen alten Forstnerbohrer mit diesem Durchmesser gefunden. Wirklich billig. Aber ich werfe nichts weg. Die Löcher im Tischfuß waren mit diesem Teil nicht so einfach zu bohren. 2 mal habe ich mit der Diamantkarte nachgeschliffen. Aber jetzt werfe ich den Bohrer weg.

Gartentisch selber bauen

Die oberen 4 Ecken der Kunststoffteile habe ich abgeschnitten, damit der Kopf in die Bohrung passt. Na ja, die Stützen sind ja nicht für einen Tisch gedacht, sondern für ein Vierkantrohr. Improvisieren macht Spaß.

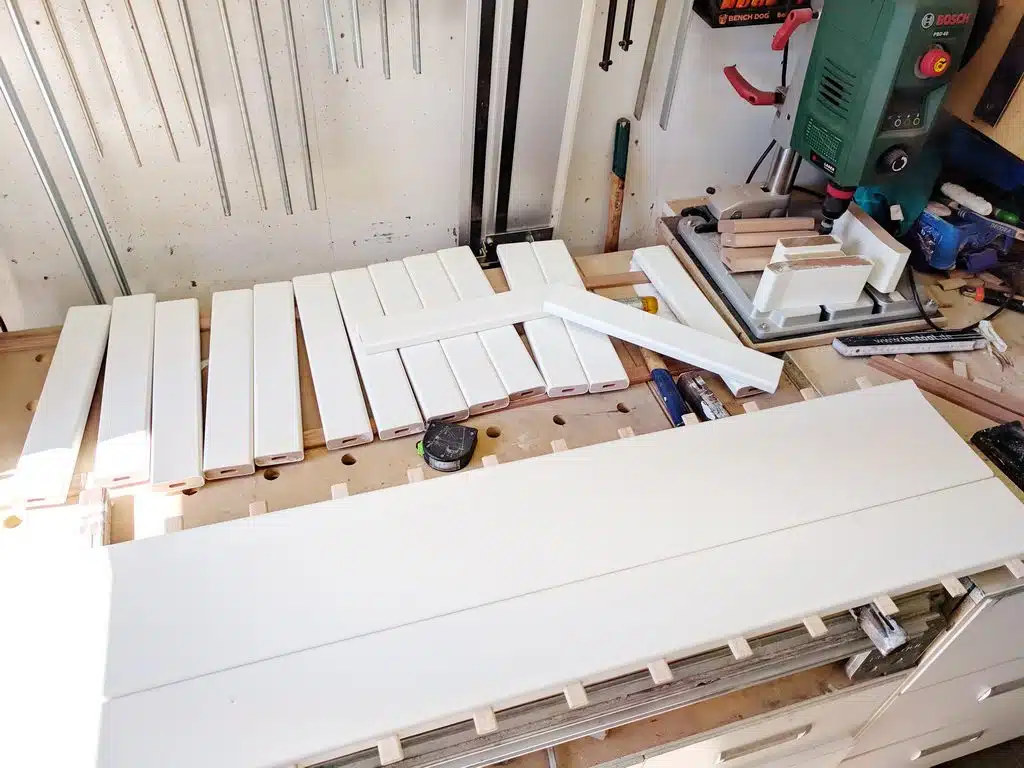

Nachdem ich alle Teile geschliffen hatte, habe ich die Kanten auf dem Frästisch abgerundet und dann geschliffen. 120, 150, 180, 220. Das Lackieren der Teile nimmt die meiste Zeit in Anspruch. 3 Schichten sind das Minimum!

Tischbein

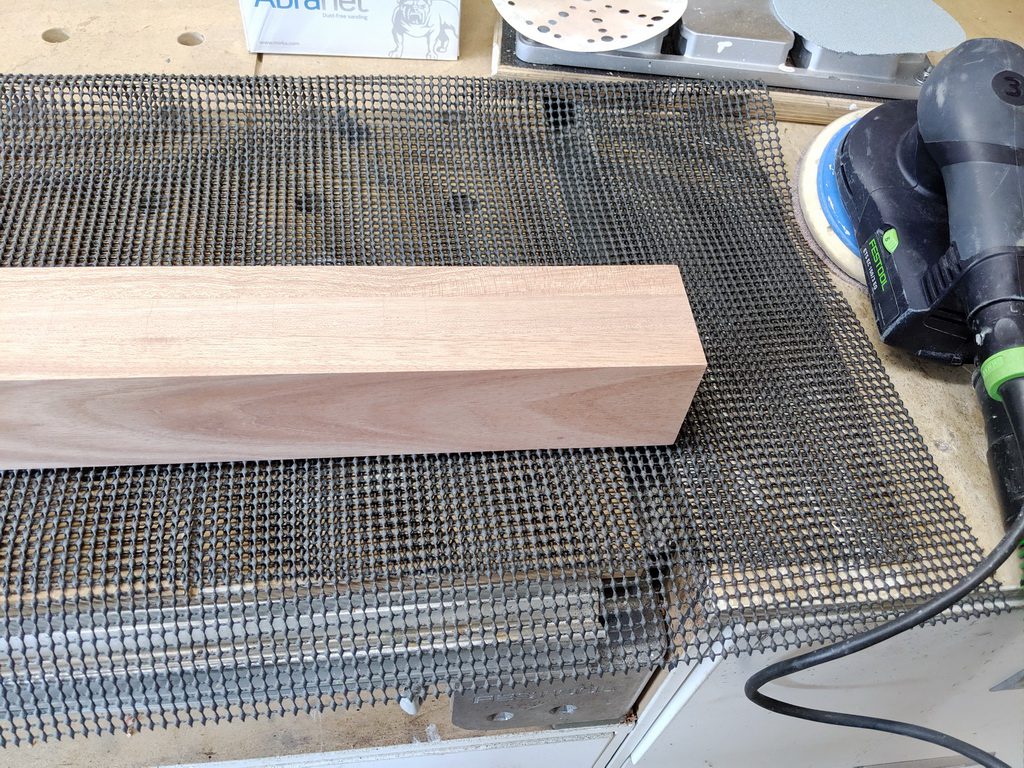

Tischbeine schleifen
Lackieren
Gartentisch

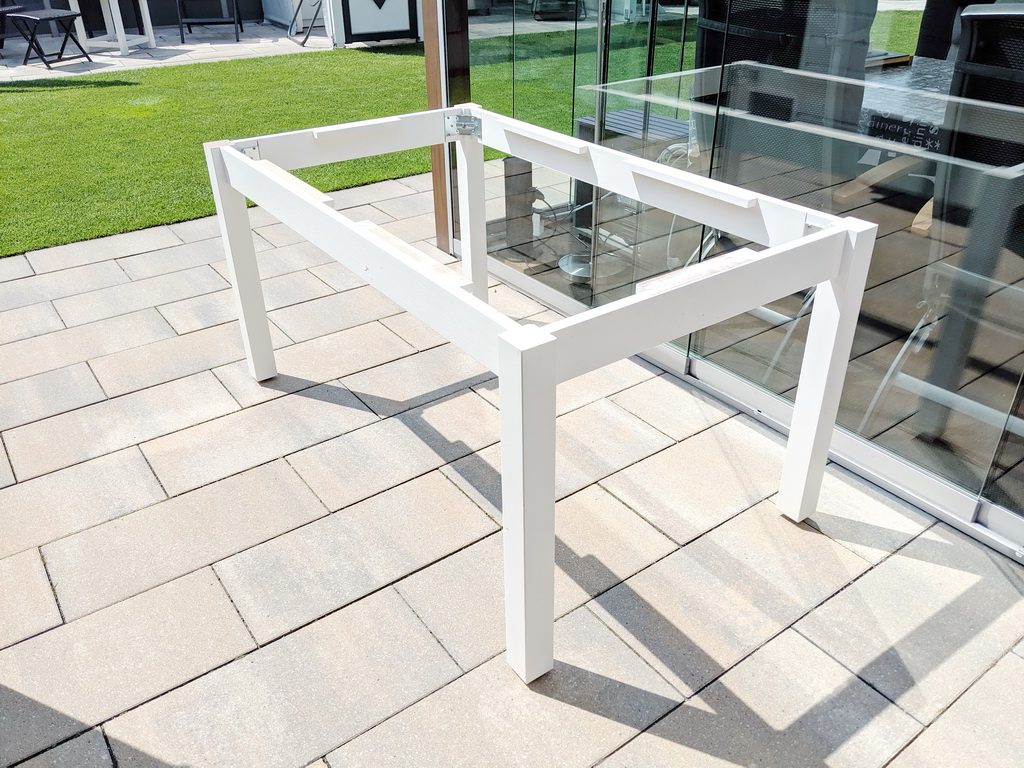

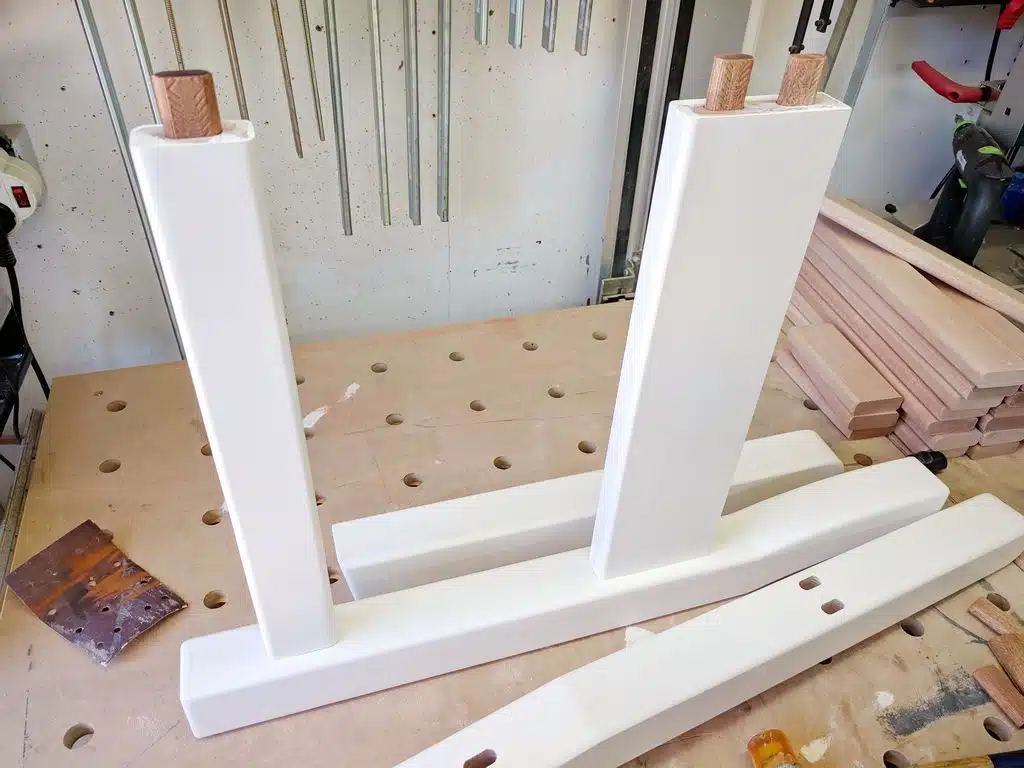

Das Grundgestell war schnell zusammen gebaut. Die Tischbein-Zargen sind Klasse. Wenig Fummelarbeit wegen der Gewindemuffen.

Tischplatte

Tischplatte

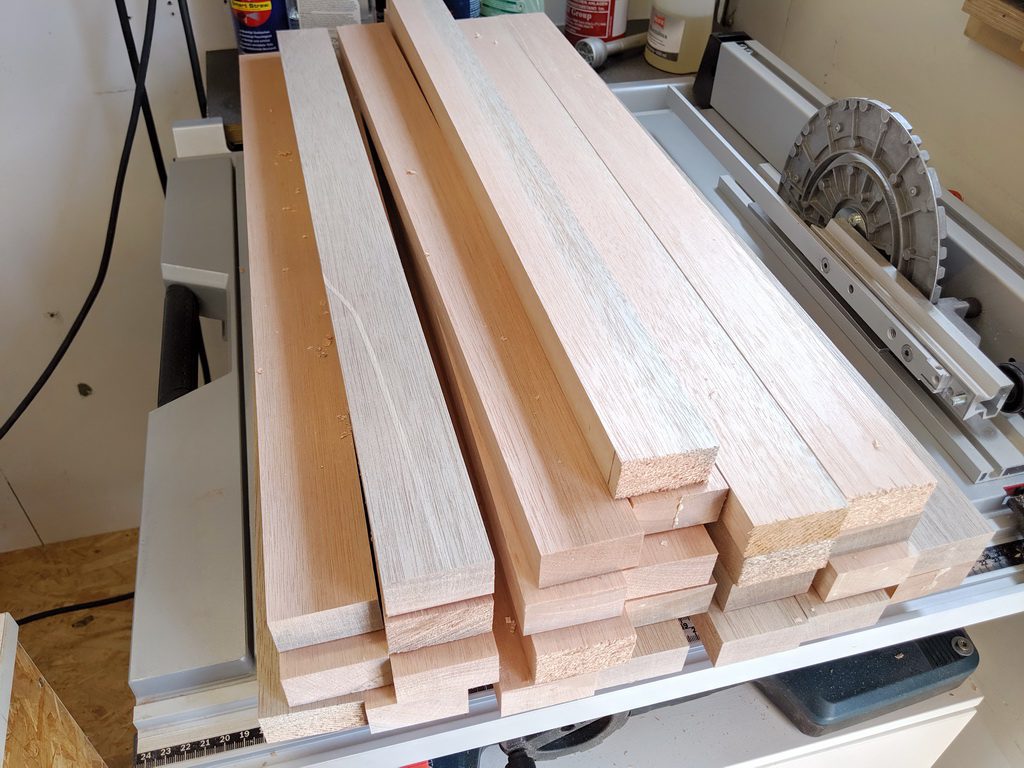

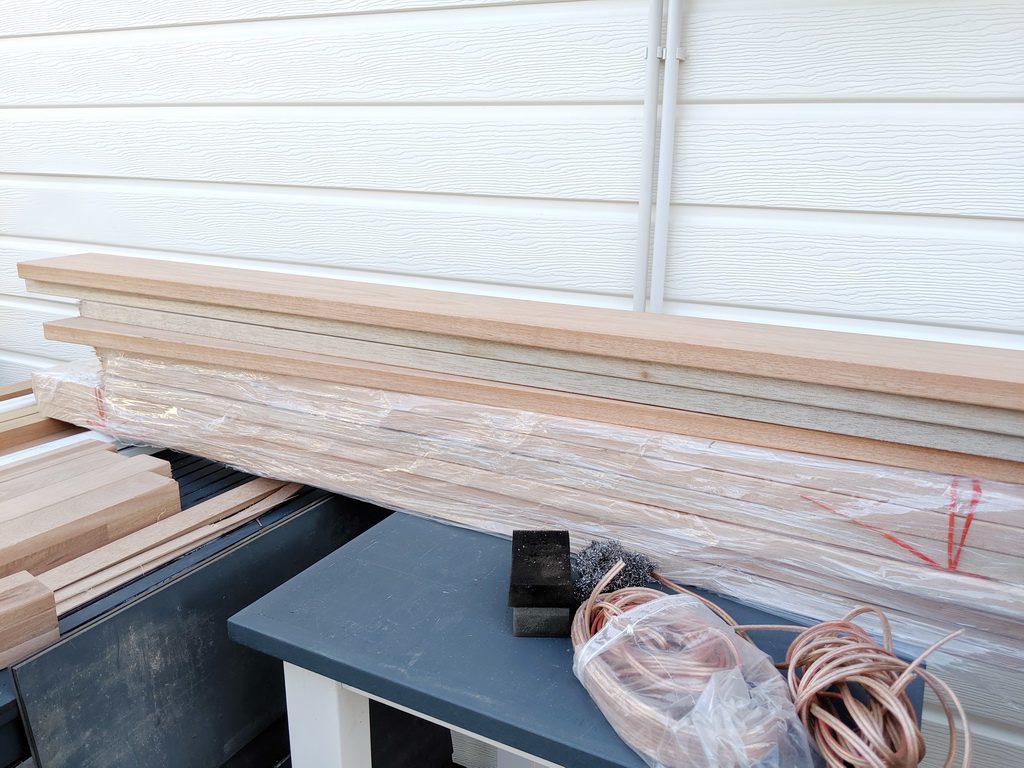

Dies ist das Holz für die Tischplatte. 140er Meranti Balkonbreter. Die Tischplatte besteht aus einem Rahmen mit Mittelsteg und 26 Sprossen. Alle Teile habe ich zunächst auf der Bosch GTS 10 XC Tischsäge gesägt mit 2-3mm Hobelzuschlag. Auf dem Holbel habe ich die Teile auf gleiche Stärke gebracht.

Holz im Aussenbereich

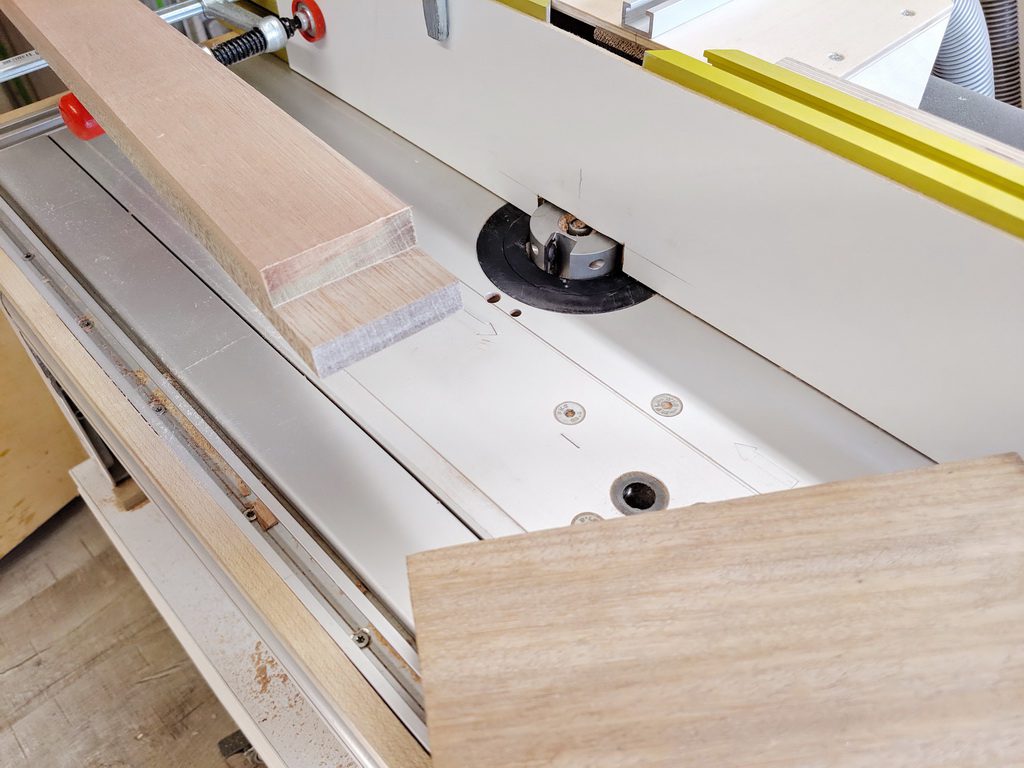

Falzfräser

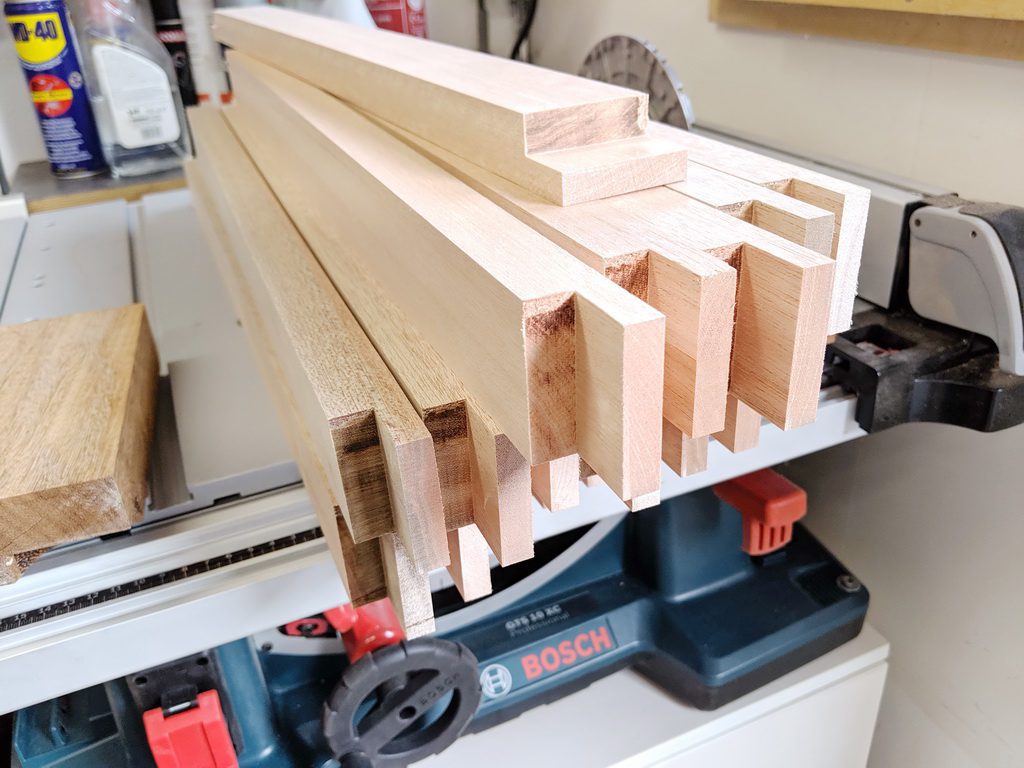

Sprossen

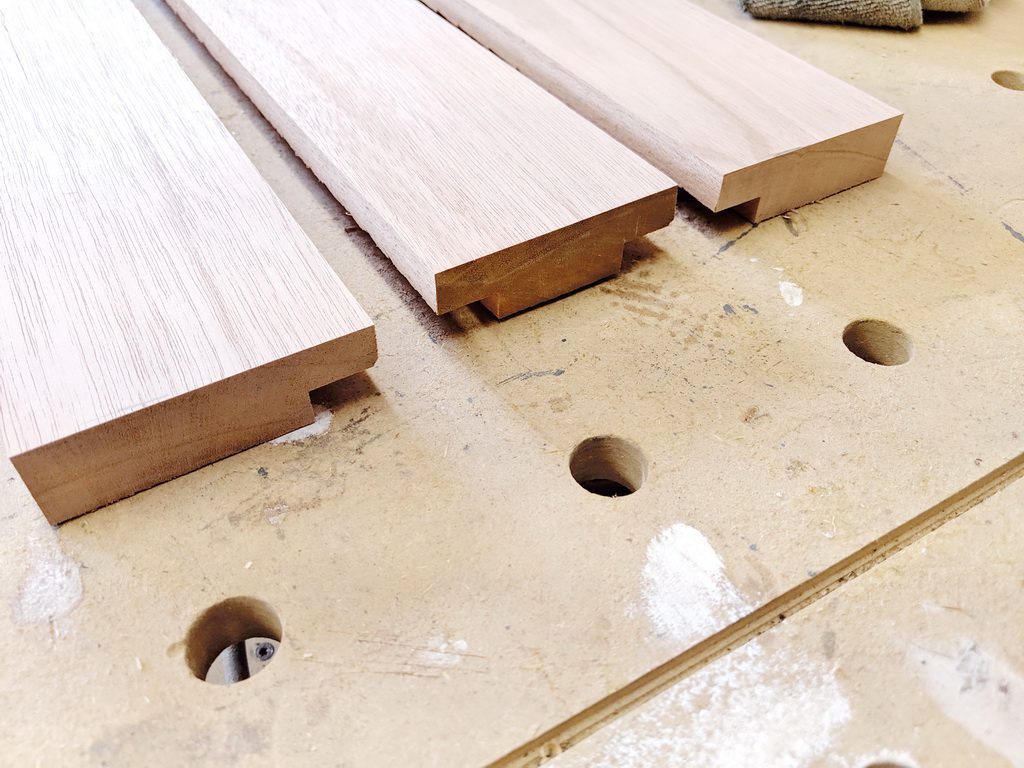

Kopfteile

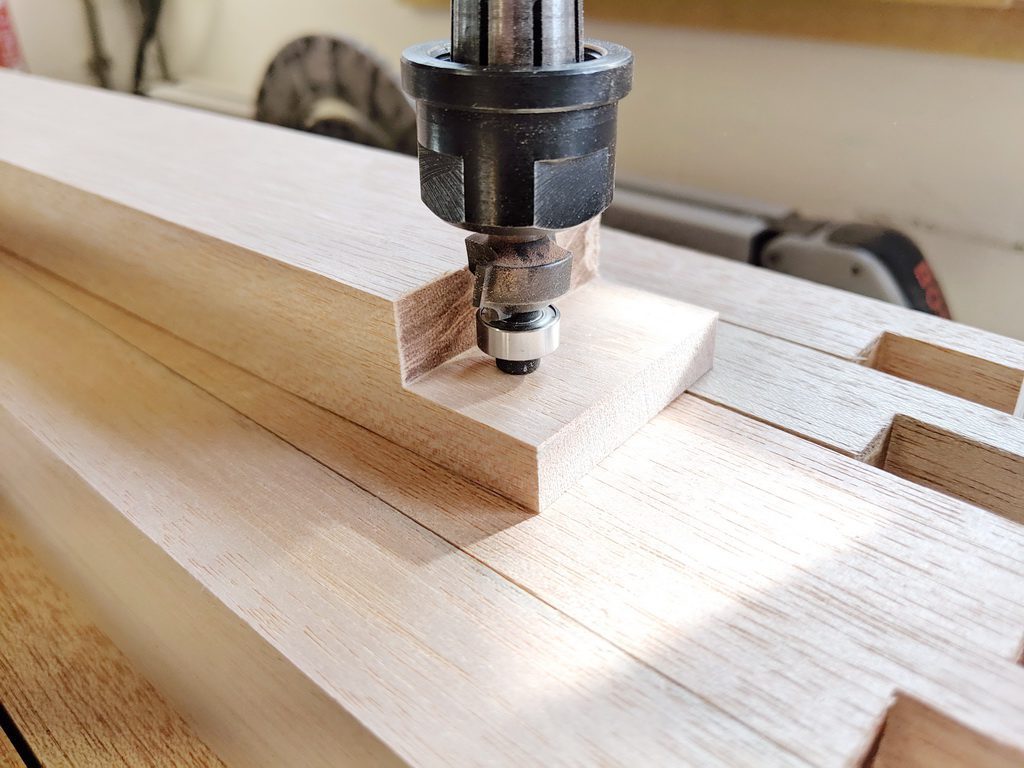

Abrundfräser
Sprossen
lackieren

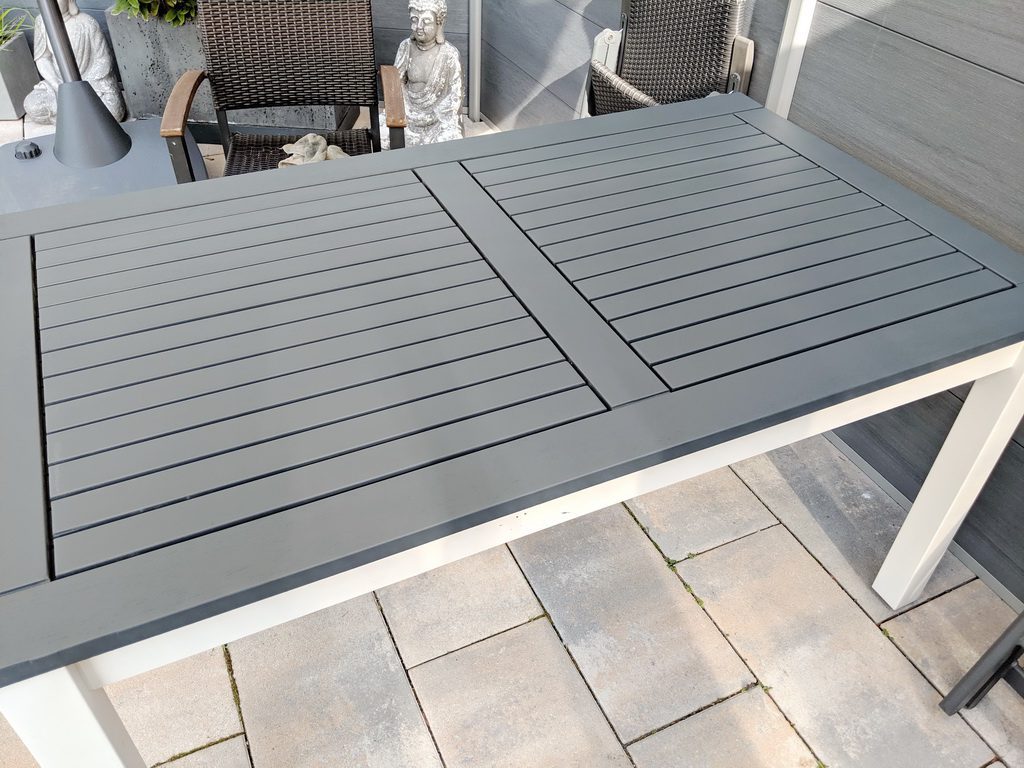

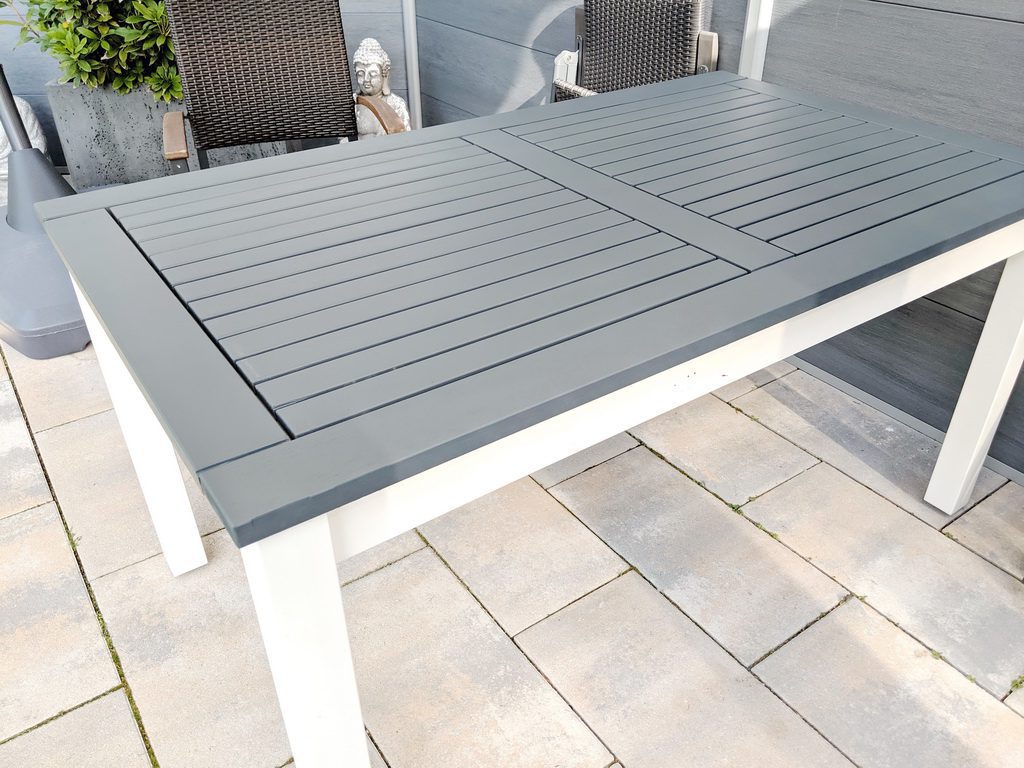

fertiger Gartentisch

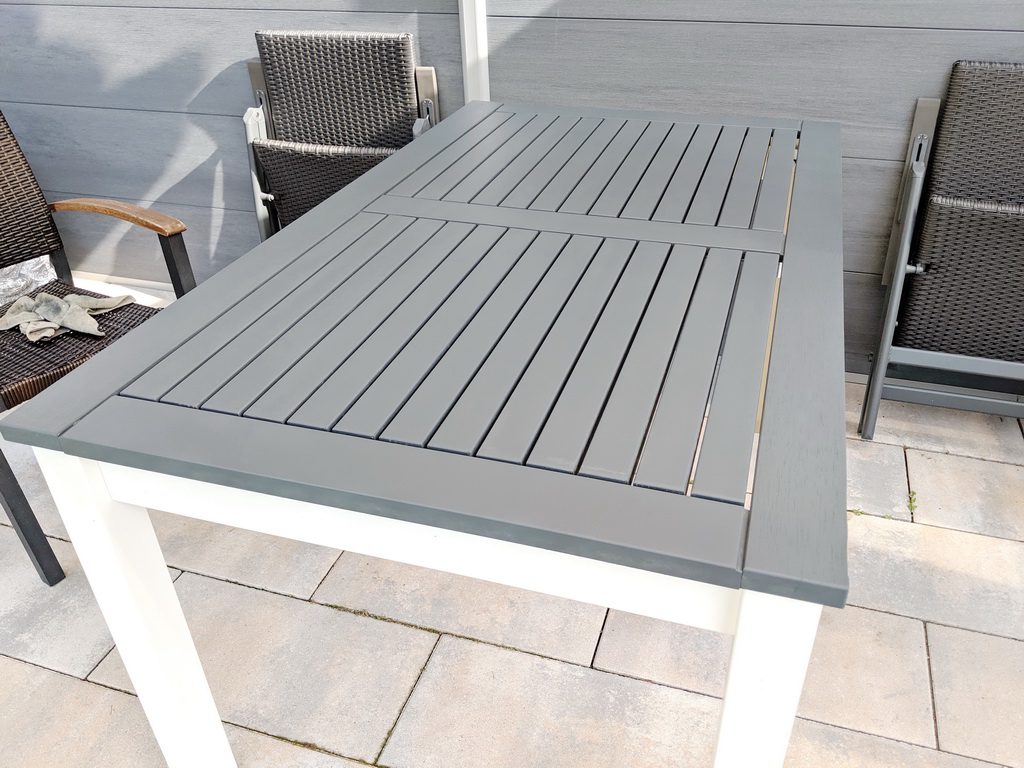

fertiger Gartentisch
Steckdosensäule für den Außenbereich selber bauen

Steckdosensäule für den Außenbereich selber bauen

Steckdosensäule fertig

Steckdosensäule für den Außenbereich selber bauen

Auf dem Parkplatz steht ein Steckdosenwürfel. Auf dem Boden. Inzwischen wuchern die Büsche und es wird immer schwieriger, an den Würfel heranzukommen. Wir werden auch nicht jünger. Also habe ich den Steckdosenständer gebaut. Der Balken ist aus Leimholz und kesseldruckimprägniert, 1,6 Meter lang. Die Abdeckung ist aus Kambala, 45 mm dick.
Die Steckdosen sind von GIRA, Schutzkontaktsteckdose mit Klappdeckel und Dichtung, IP44. Ich habe mich für Einbausteckdosen entschieden, weil sie in der Säule besser aussehen.

Steckdosensäule

Ablängen des Balkens auf der KAPEX 120

Den Balken habe ich auf der neuen Kappsäge abgelängt. Zum einen hatte der Balken am oberen Ende eine Rundung und zum anderen habe ich so eine Schablone für das Einpassen des Balkens in den Deckel. Der Balken hat einen Querschnitt von 11 x 11 cm und es wäre schwierig gewesen, ihn auf der Erika 85 Ec abzulängen. Auf der KAPEX kein Problem. Kein Montieren und Ausrichten der MFA, kein Einstellen der Sägeblatthöhe, kein Drehen des Balkens wegen zu geringer Schnitttiefe. Die Schnittqualität ist hervorragend. Nun, da ist ja noch das neue Sägeblatt. Die neue KAPEX hat an beiden Seiten Auszüge, um das Werkstück besser einspannen zu können. Hilft aber nicht viel.

Steckdosensäule

Fräsen des Deckels

Der Deckel soll das Stirnholz des Trägers schützen. Das kann er aber nur, wenn er über dem Balken liegt. Also fräse ich den Balken ein. Da ich nur wenig Material entfernen muss, habe ich mich für die DeWalt-Fräse entschieden. Die Festool OF 1010 hätte es auch problemlos gekonnt, aber der Absaugschlauch wäre an die Spannzangen gestoßen. Sehr ärgerlich beim Fräsen enger Schablonen. Zum Fräsen von gleichmäßigen Vierecken verwende ich immer die Frässchablone von Festool. Sie lässt sich schnell und genau einstellen und ist beim Fräsen sehr komfortabel.

Steckdosensäule

Verbindung Deckel mit Träger

Der Einschnitt ist nur 10 mm tief. Dies ist für den konstruktiven Holzschutz des Hirnholzes ausreichend. Der Deckel wird nicht genagelt, geschraubt oder geklebt. Er wird nur schwimmend auf eine Silikonschicht gepresst. Warum das? Nun, so habe ich keine äußeren Beschädigungen durch Schrauben oder Nägel. Holzleim würde nicht sicher halten und Montagekleber quillt immer auf! Silikon härtet aus und hält die Teile ohne Verzug sicher zusammen. So sind auch die Hohlraumdosen in den Bohrungen fixiert.
Die Fräsung habe ich mit einem 10er Spiralbohrer gemacht. Damit muss man vorsichtig umgehen.

Steckdosensäule

Kanten abrunden

Die Kanten des Deckels können auf dem Frästisch leicht abgerundet werden. Die Hirnholzseiten wegen der Ausrisse immer zuerst. Den Deckel konnte ich noch auf der Kappsäge zuschneiden, da ich zwar schon die neue Bosch GTS 10 XC habe, aber der Tisch dafür noch fehlt. Den habe ich parallel angefangen zu bauen.
In den Frästisch habe ich einen 1/4″ Abrundfräser aus den USA eingespannt. 1/2″ Schaftdurchmesser. Die Fräser aus den USA sind einfach klasse und das Beste: BILLIG!

Lochbohrer

Hohlraumdosen

Der nächste Schritt war das Bohren der Löcher für die Hohlraumdosen. Dieser Bohrer ist schon sehr gut. Allerdings musste ich in 2 Durchgängen bohren, da ich nach dem ersten Bohren den Kern mit dem Meißel entfernen musste. Sonst hätte ich nicht tief genug bohren können. Fräsen macht hier keinen Sinn. Zumal ich eine passende Schablone bauen und auch einen Tieflochfräser verwenden müsste. Der Boden der Bohrungen muss nicht eben sein. Die Kabeldurchführungen habe ich mit einem 12er Holzbohrer an den entsprechenden Stellen angebracht.

Kabel-Nuten

Kabelanschlüsse

Die Kabel für die Steckdosen werden in Nuten auf der Rückseite der Säule geführt. Ich verwende Erdungskabel mit einem Durchmesser von 11 mm, 3 x 1,5, um auf der sicheren Seite zu sein. Die Nuten habe ich hier mit der Festool OF 1010 und dem Spiralfräser gemacht, da der Längsanschlag der DeWalt einfach zu schlecht ist.
Gleich nach dem Bohren der Löcher, dem Einbringen der Nuten und dem Schleifen des kompletten Balkens habe ich den Balken gleich lackiert. Natürlich wieder 4 mal mit Zwischenschliff mit dem Schleifklotz. Das Lackieren ist neben dem konstruktiven und chemischen Holzschutz der physikalische Holzschutz. Lack hält Wasser vom Holz fern. Je besser der Anstrich, desto besser der Holzschutz.

Durchlass

Verkleben

Die Hohlwanddosen sind passgenau, winklig ausgerichtet, mit Silikon eingegossen und die Kabel konfektioniert und verlegt. Die Kabel selbst habe ich mit Unika MBNEW-AZ MitreBond Aresol Aktivator und Schnellkleber in der Nut befestigt. Das funktioniert sehr gut.
Nein, ich werde die Kabel nicht lackieren. Auch nicht die Verteilerdosen. Die Teile sieht man nach der Montage nicht mehr.
Die Kabelenden mache ich selbst. Das Werkzeug dafür habe ich.

Verkabelung

Anschlussdosen

2 Steckdosen? Ja, so kann ich die Verkabelung/Verbindung einfacher durchführen. In der oberen Dose verbinde ich die beiden Kabel der Steckdosen und ein kurzes Kabel zur nächsten Dose. Dazu benutze ich die Wago 221-413 Anschlussklemmen. Mann, was war das für eine Fummelei mit den „alten“ Anschlussklemmen. Die sind zwar nicht ganz billig, aber die Arbeitserleichterung ist erheblich. Außerdem lassen sich diese Klemmen ganz einfach wieder lösen, indem man den entsprechenden Hebel umlegt. Anschließend biege ich die Klemmen so nach oben, dass kein Wassertropfen in die Klemme eindringen kann.

Wagos nach oben

In der unteren Dose kommen 2 Kabel an. Eine Zuleitung und eine Ableitung zu einer Wegeleuchte vorne. Diese Verteilerdosen sehen „billig“ aus, sind aber von Kopp. Allerdings traue ich der Dichtigkeit der Kabeldurchführungen nicht, wenn diese von oben in die Dose kommen. Deshalb habe ich am Rand noch etwas Silikon zur Abdichtung aufgetragen.

Rückseite
Gira IP44

Qualitätsanspruch

Im Außenbereich baue ich nichts Billiges ein. Schon gar nicht bei Elektroinstallationen. Deshalb habe ich mich für Steckdosen von GIRA entschieden. Diese haben speziell für den Außenbereich noch ein Dichtungsset im Lieferumfang. Die Installation der Steckdosen war etwas fummelig, da ich die Kabel etwas kurz gehalten habe. Aber mit Geduld geht alles.
Das Schöne an diesen Steckdosen ist auch, dass man den Schutzdeckel aufklappen kann, ohne dass er durch Federkraft wieder zurückspringt. Die Klappe bleibt stehen.

Steckdose

Früher musste man die Kabel in die Steckdose schrauben. Das fand ich viel besser, denn wenn man heute die Steckdose herausnehmen will, sitzen die Kabel sehr fest in den Steckern. Dafür geht die Installation schneller.
Vor ein paar Jahren waren die Markenprodukte sehr teuer und auch ich habe nach den Billigangeboten gegriffen. Damit bin ich oft auf die Nase gefallen. Heute sind die Online-Shops so attraktiv, dass ich nicht mehr auf No-Name-Produkte zurückgreife. Da kauft man immer zweimal!

Steckdosensäule hinten

Fertigstellung

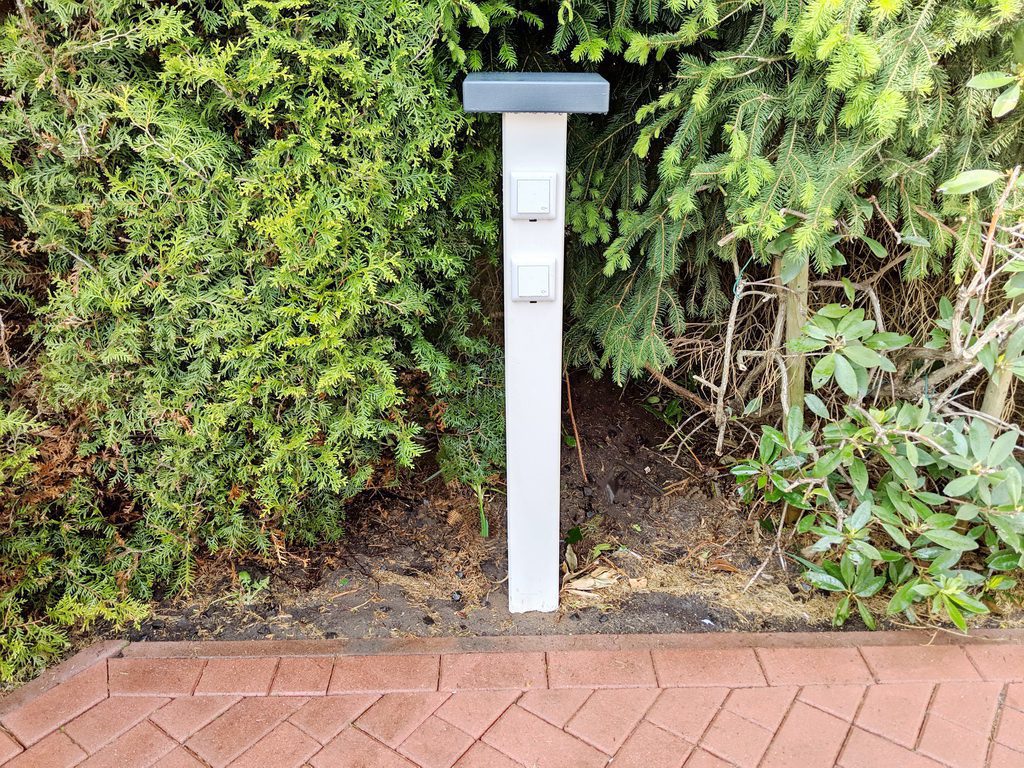

Die Steckdosensäule ist fertig.
Am liebsten hätte ich sie schon gegen den Würfel ausgetauscht, aber es hat den ganzen Tag geregnet. Also habe ich mit dem Unterschrank für die Bosch-Tischsäge angefangen.
Die Steckdosensäule werde ich in Schnellzement gießen. 50 cm Tiefe sollten reichen. Da fault das Holz! Wahrscheinlich, aber das ist ein 11er Balken. Bis der durch ist, brauche ich dort keine Steckdosen mehr!

Steckdosensäule fertig
